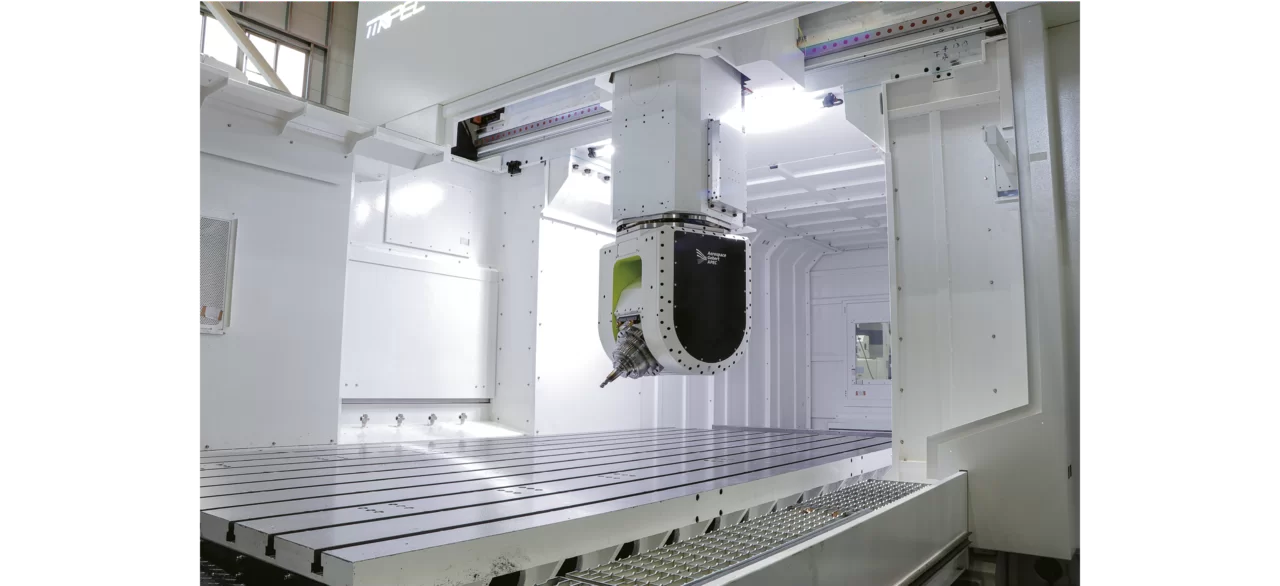

MT/ MTH

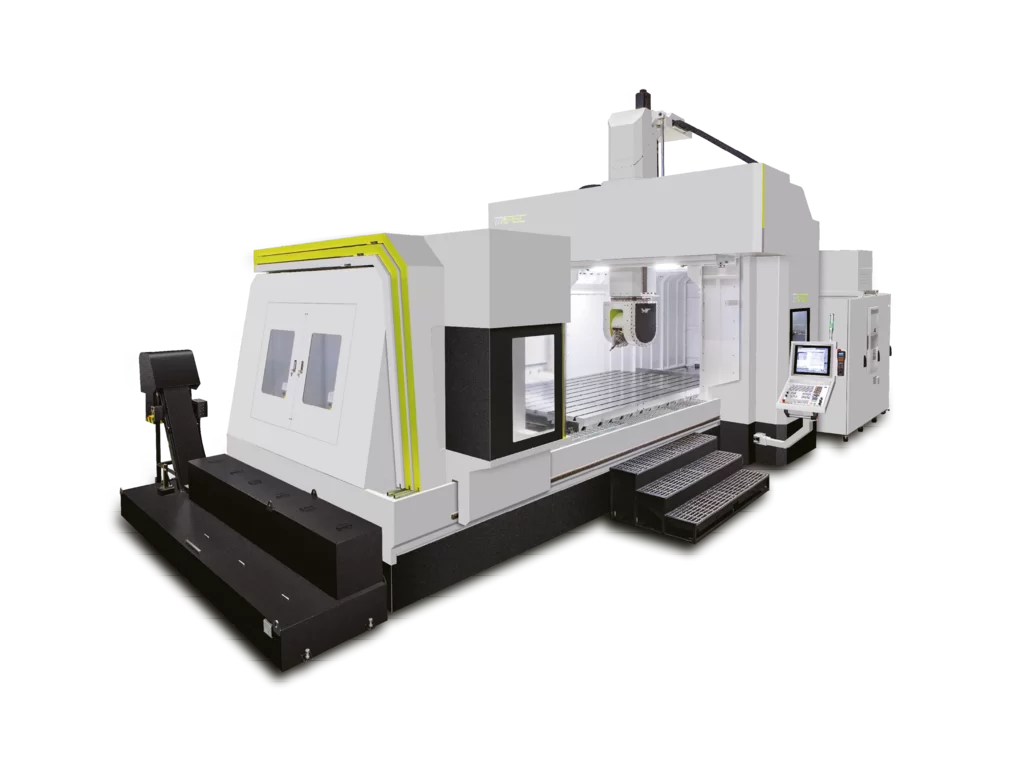

5-Achs-Portalbearbeitungszentrum

Die MT- und MTH-Serie ist für die 5-Achs-Bearbeitung großer und komplexer Strukturbauteile konzipiert. Während die MT-Modelle auf hohe Dynamik und produktive Aluminiumbearbeitung ausgelegt sind, bietet die MTH-Serie die erforderliche Steifigkeit und Zerspanungsleistung für Stahl, Titan und hochwarmfeste Werkstoffe. Unterschiedliche Baugrößen, Spindelkonfigurationen und Schwenkköpfe ermöglichen eine anwendungsspezifische Auslegung für anspruchsvolle Aerospace-Komponenten.

Kernvorteile:

Breites Anwendungsspektrum von der Hochgeschwindigkeits- bis zur Schwerzerspanung

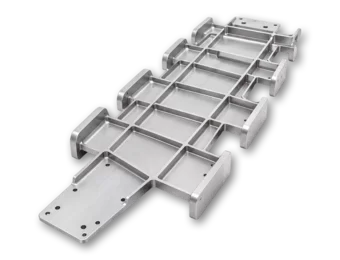

Großzügiger Arbeitsbereich für große und komplexe Strukturbauteile
Hohe Tischbelastungen für großformatige und schwere Werkstücke

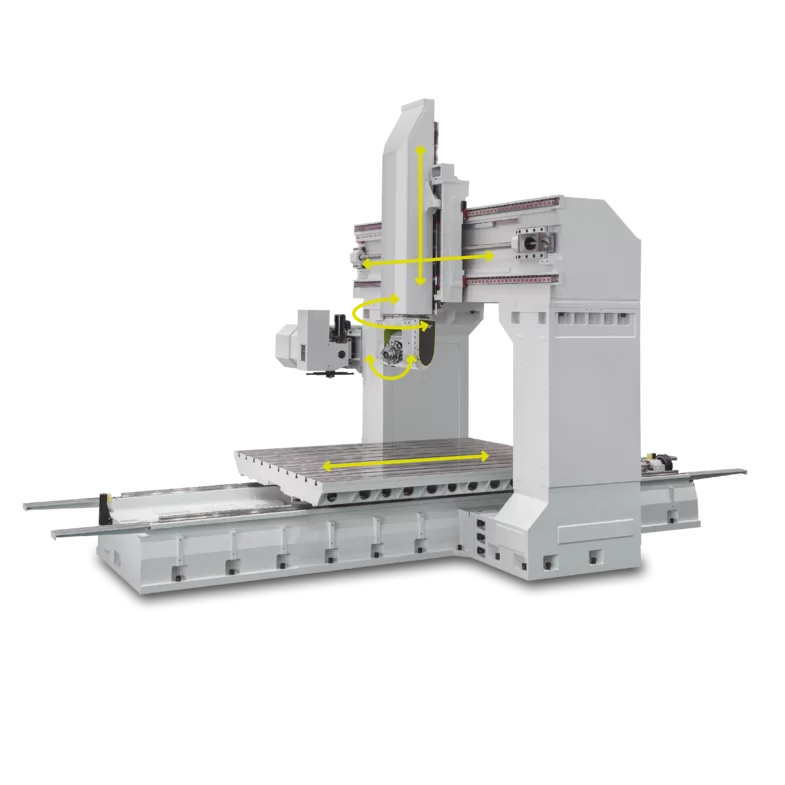

Dynamische und präzise 5-Achs-Bearbeitung komplexer Geometrien
Anwendungsspezifische Spindel- und Schwenkkopfkonfigurationen
Hohe Achsgenauigkeit durch optische Messsysteme auf allen fünf Achsen
Präzisionsgeschabte Kontaktflächen unterstützen eine hohe geometrische Genauigkeit der Maschinenstruktur.

Anfrage senden

Technische Details:

*Optionen verfügbar

Maschinenmodell	MT1520/30	MT2432/42	MTH2432/42/62	MTH2842/62
Anzahl Achsen	5
X/Y/Z Verfahrweg [mm]*	2000 (3000)/2000/850	3200 (4200)/3000/1000	3200 (4200, 6200)/3000/1000	4200 (6200)/3500/1000
X/Y/Z Vorschub [m/min]	30/30/30	20/20/20
Max. Tischbelastung [kg]	3000/5000	14000		16000
Tischgröße [mm]	2100 (3100) x 1200	3000 (4000) x 2060	3000 (4000, 6000) x 2060	4000 (6000) x 2500

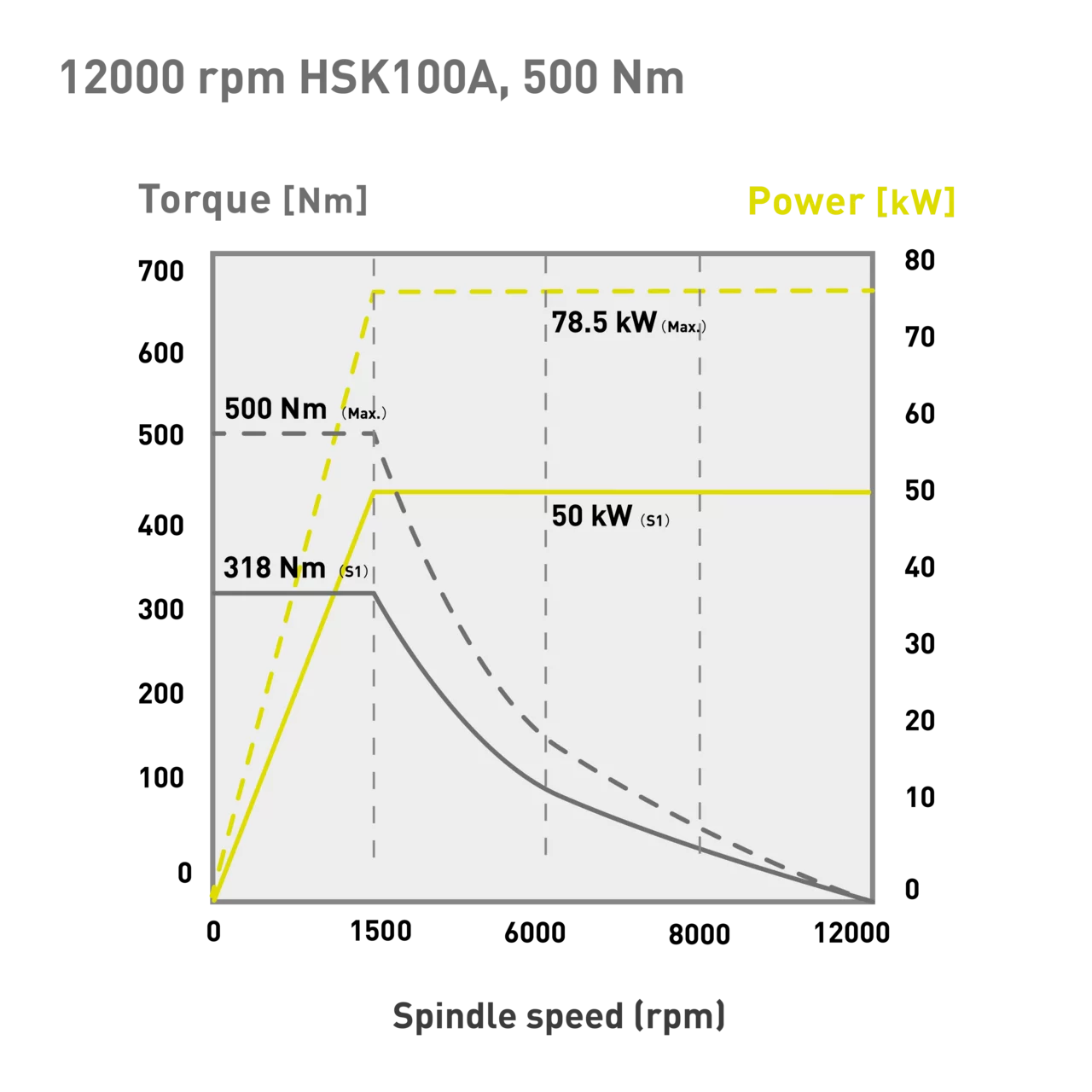

Spindel (Motorspindel)*	24.000 U/min, 60/75 kW, 48/60 Nm	24.000 U/min, 35/42 kW, 55/67 Nm	12.000 U/min, 50/78,5 kW, 318/500 Nm
Werkzeugaufnahme*	HSK63A		HSK100A
Werkzeugkapazität*	32
Steuerung*	Siemens One
