THA-Serie

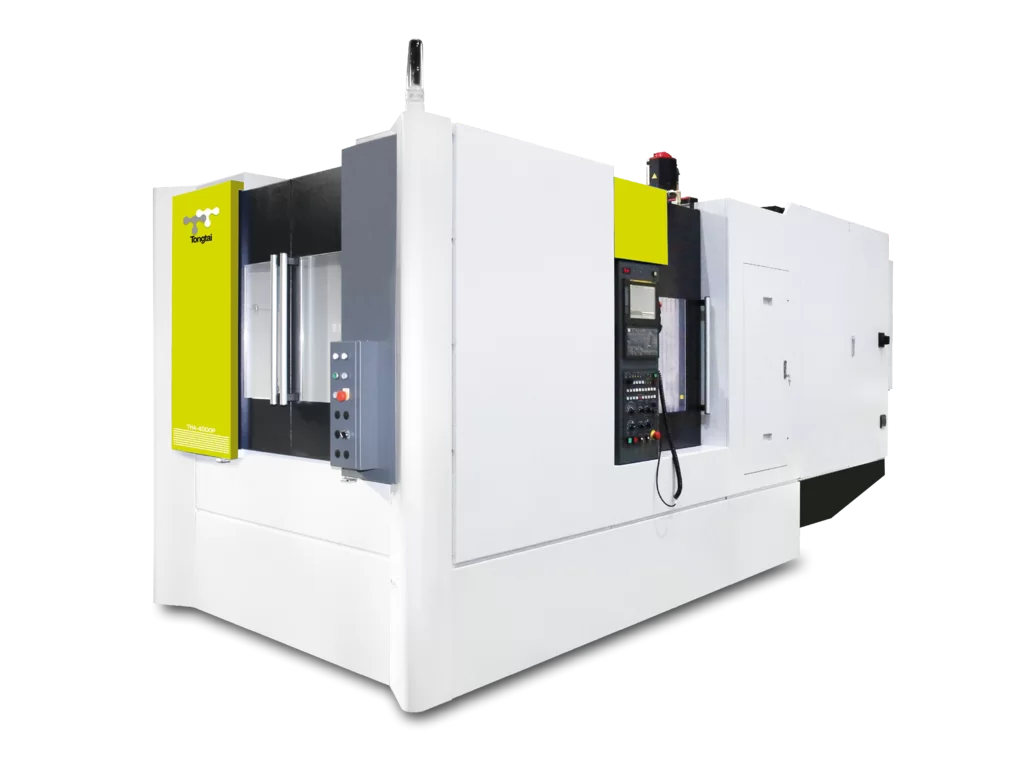

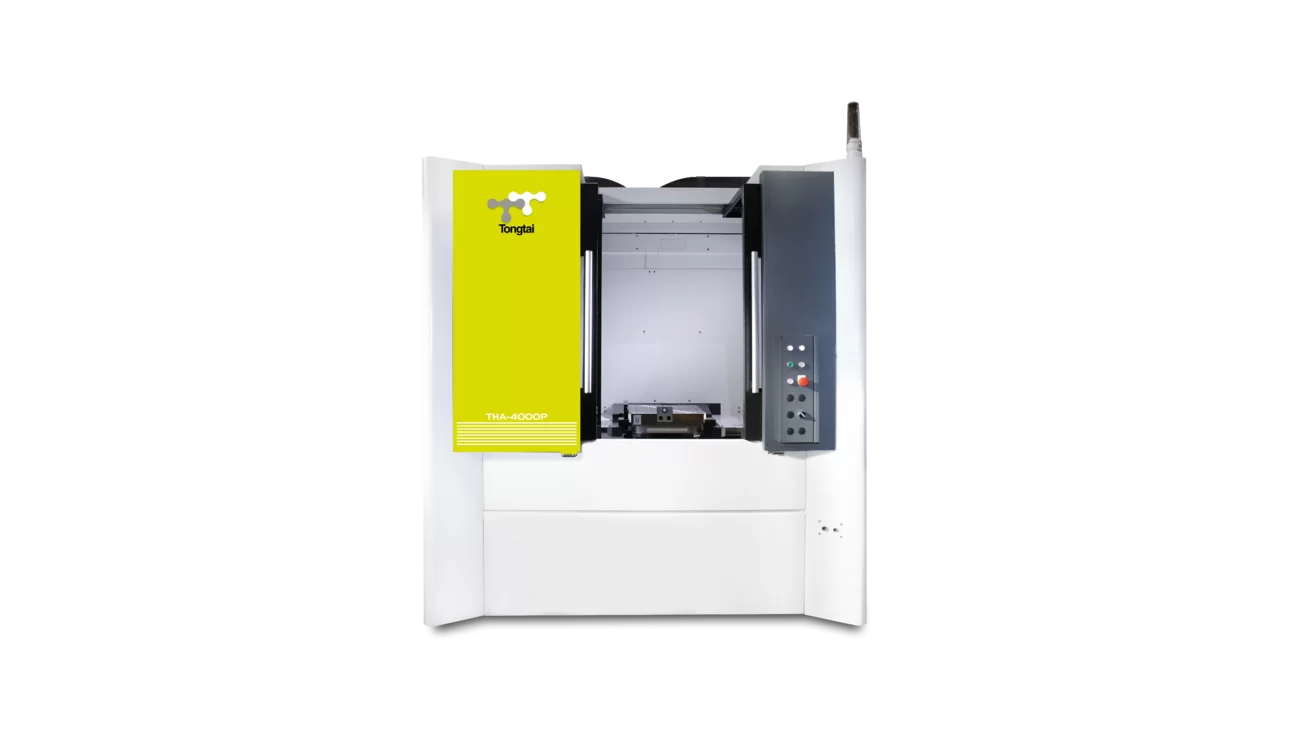

Horizontales 4-Achs Bearbeitungszentrum
Die THA-Serie ist für die wirtschaftliche Serienbearbeitung von Aluminium-, Guss und Stahlbauteilen ausgelegt. Eine hochsteife und thermisch stabile Maschinenstruktur, Verfahrgeschwindigkeiten bis 60 m/min sowie unterschiedliche Spindelkonfigurationen ermöglichen die Anpassung an verschiedene Zerspanungsaufgaben. Ein optionaler Palettenwechsler und umfangreiche Werkzeugmagazine unterstützen zudem den Einsatz in automatisierten Fertigungslinien.
Kernvorteile:

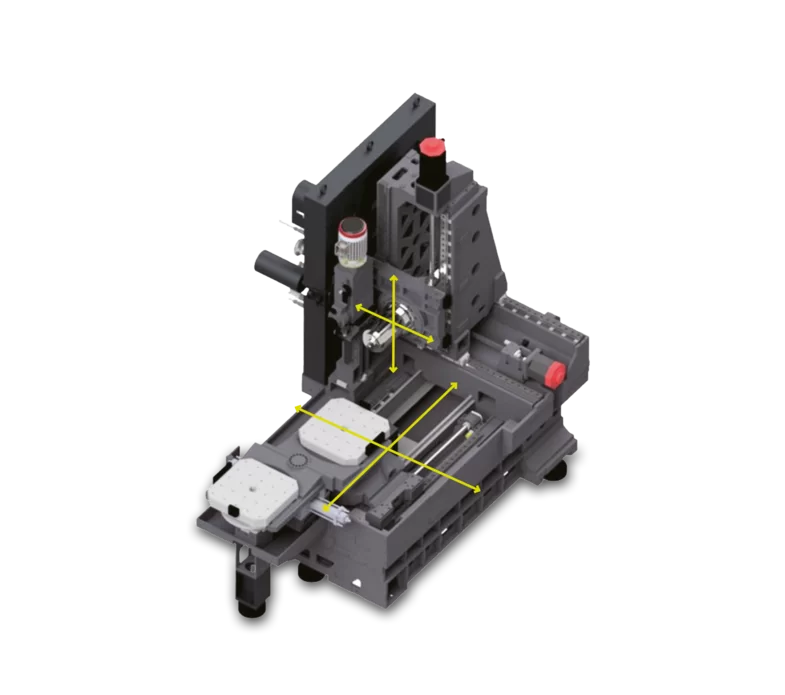

Kompakte und hochsteife Maschinenstruktur für stabile Bearbeitungsprozesse
Dynamische Linearachsen für kurze Positionier- und Nebenzeiten
Leistungsfähige Spindelkonfigurationen für anspruchsvolle Zerspanungsaufgaben in Aluminium, Stahl und Guss
Optionaler Palettenwechsler und Werkzeugwechsler mit bis zu 240 Werkzeugplätzen, ideal für hochproduktive Serienfertigung
Präziser B-Achs-Rundtisch für die Mehrseitenbearbeitung in einer Aufspannung
Großer Arbeitsbereich bei kompakter Maschinenbauweise
Technische Details:
| Maschinenmodell | THA-4000(p) | THA-5000(p) | THA-5000(P)/50 |
|---|---|---|---|
| Anzahl Achsen | 4 | ||
| X/Y/Z Verfahrweg [mm] | 610/610/610 | 730/730/830 | |
| X/Y/Z Vorschub [m/min] | 60/60/60 | ||
| Max. Tischbelastung [kg] | 400 | 500 | |
| Maximale Bauteilgröße [mm] | ø630/800 | ø800/1000 | |
| Spindel* | 15.000 U/min; 37/26/15 kW; max. 249 Nm (S6 25%) Direktantriebsspindel | 10.000 U/min; 45/30/25 kW; max. 305/512 Nm (S6 25%) Motorspindel | |
| Werkzeugaufnahme* | BBT40 | BBT50 | |
| Werkzeugkapazität* | 40 | 60 | |
| Steuerungen* | Fanuc 0i-MF | ||
Typische Bauteile

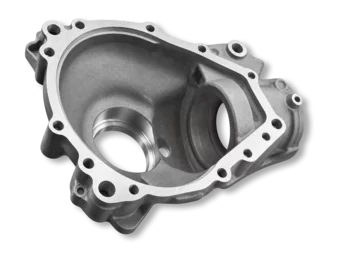

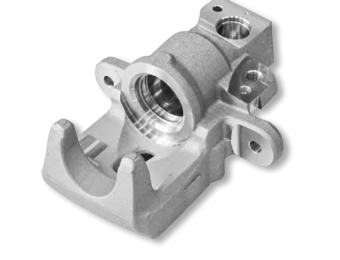

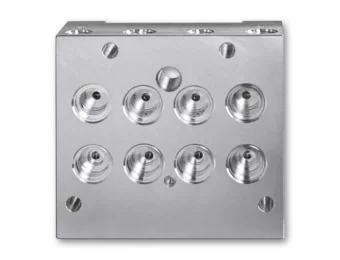

Aluminiumbauteile und Gusselemente wie Differenzialgehäuse, Bremssättel, Ventilgehäuse – geeignet für Planfräsen, Bohren, Gewindeschneiden und Kombibearbeitung
Maximale Bauteilgröße

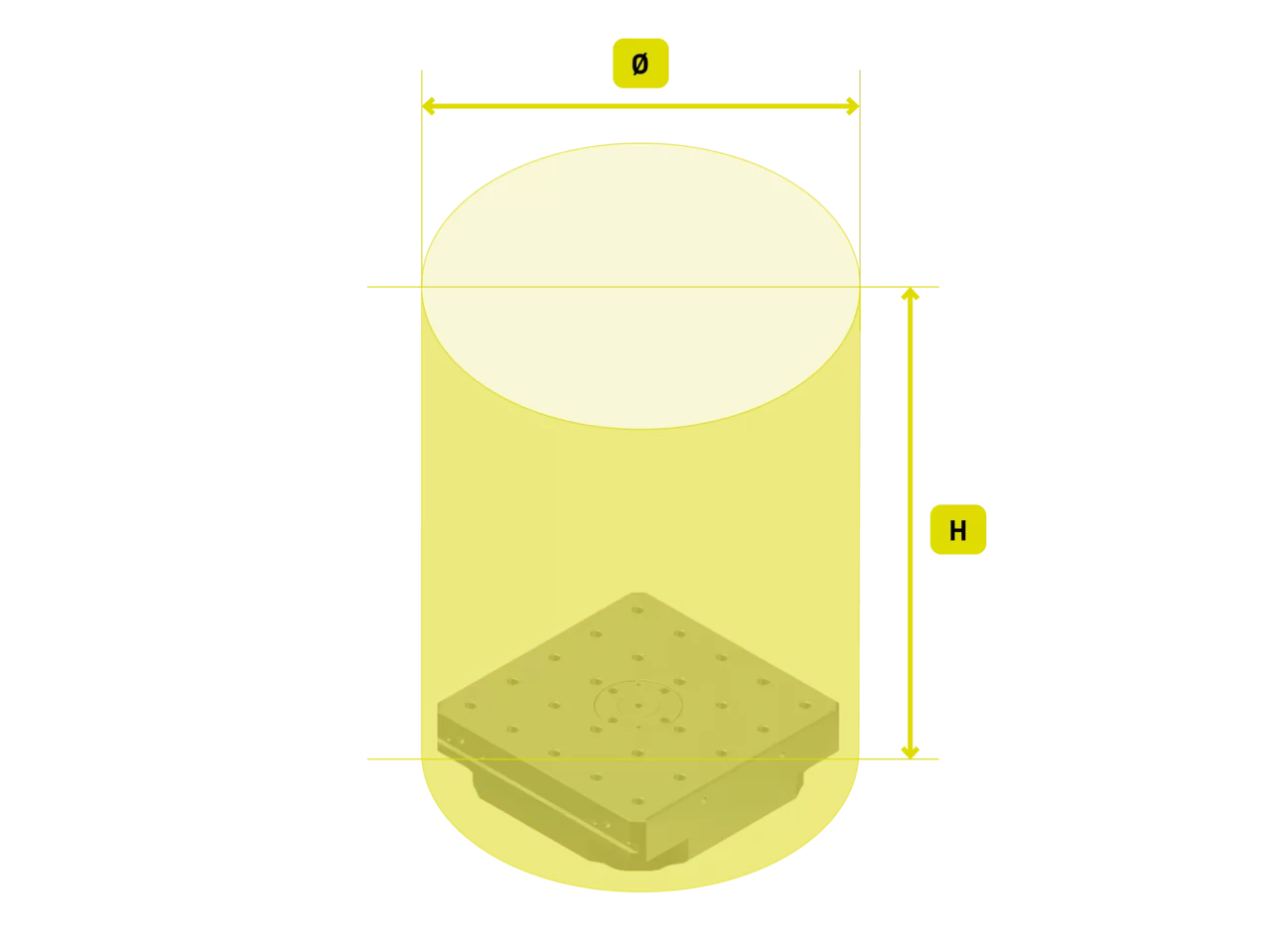

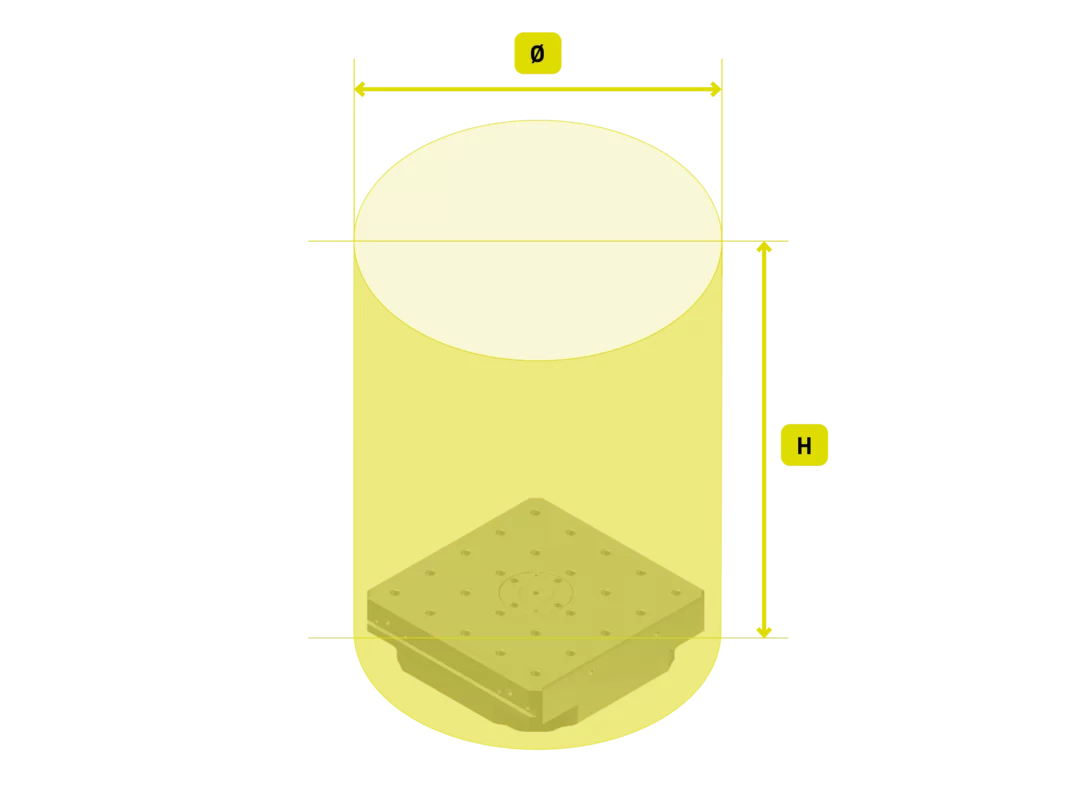

Je nach Maschinenausführung können Bauteile bis zu einer maximalen Größe von Ø 630 × 800 mm auf einem 400 × 400 mm großen Drehtisch beziehungsweise bis Ø 800 × 1.000 mm auf einem 500 × 500 mm großen Drehtisch bearbeitet werden.
Die THA im Einsatz: Maschinenvideo
Video zeigt das Vorgängermodell SH5000-P.
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.
Spindeldiagramme

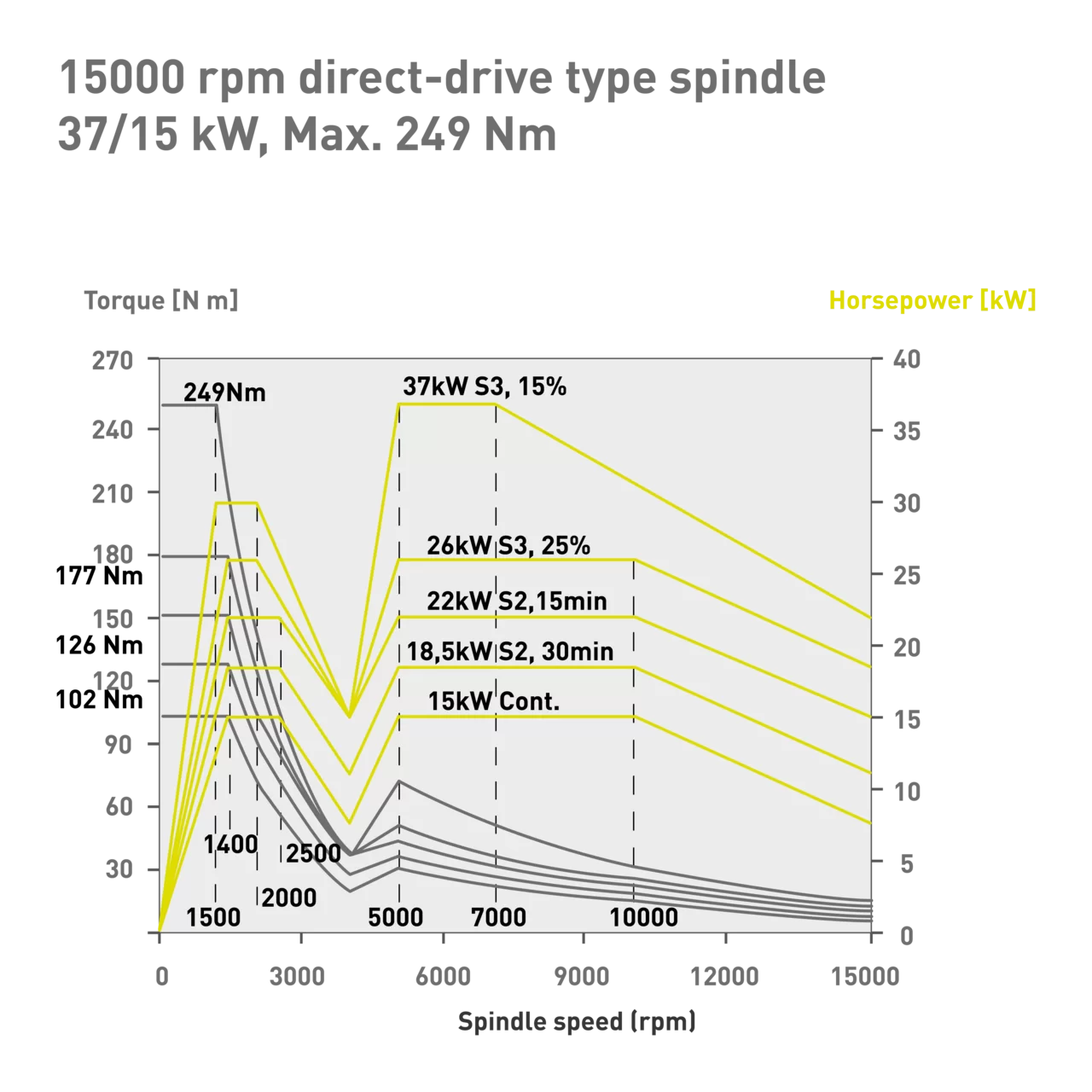

Direktantriebsspindel BBT40 Fanuc

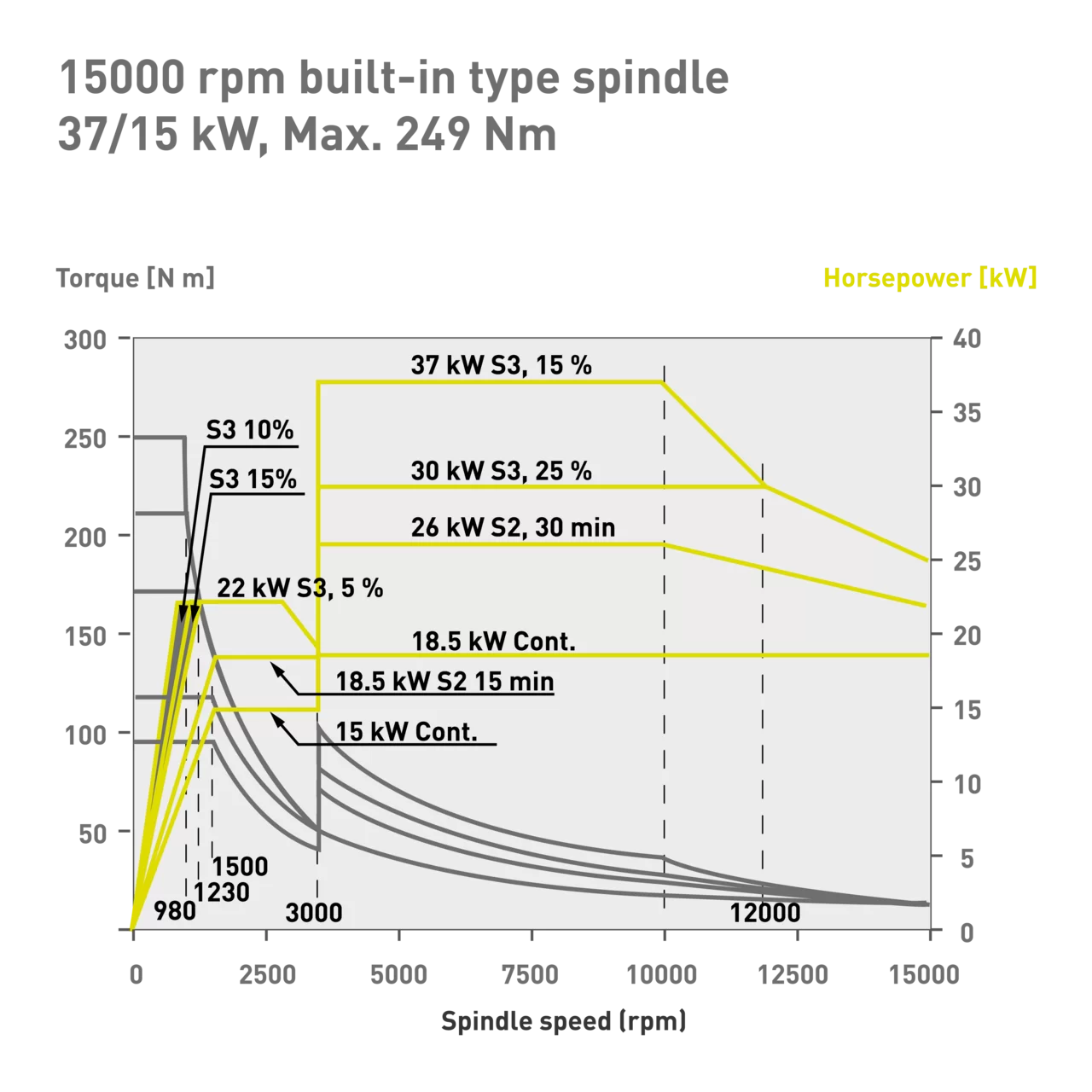

15.000 U/min; 37/26/15 kW; max. 249 Nm (S6 25%)
Motorspindel BBT40
15.000 U/min; 15/30 kW; 95/210 Nm (S6 25%)

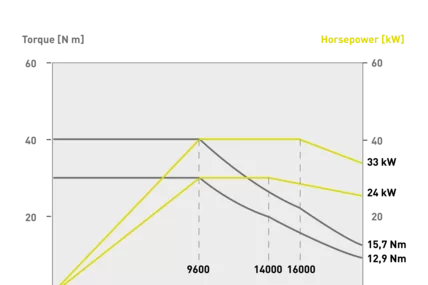

Motorspindel BBT40

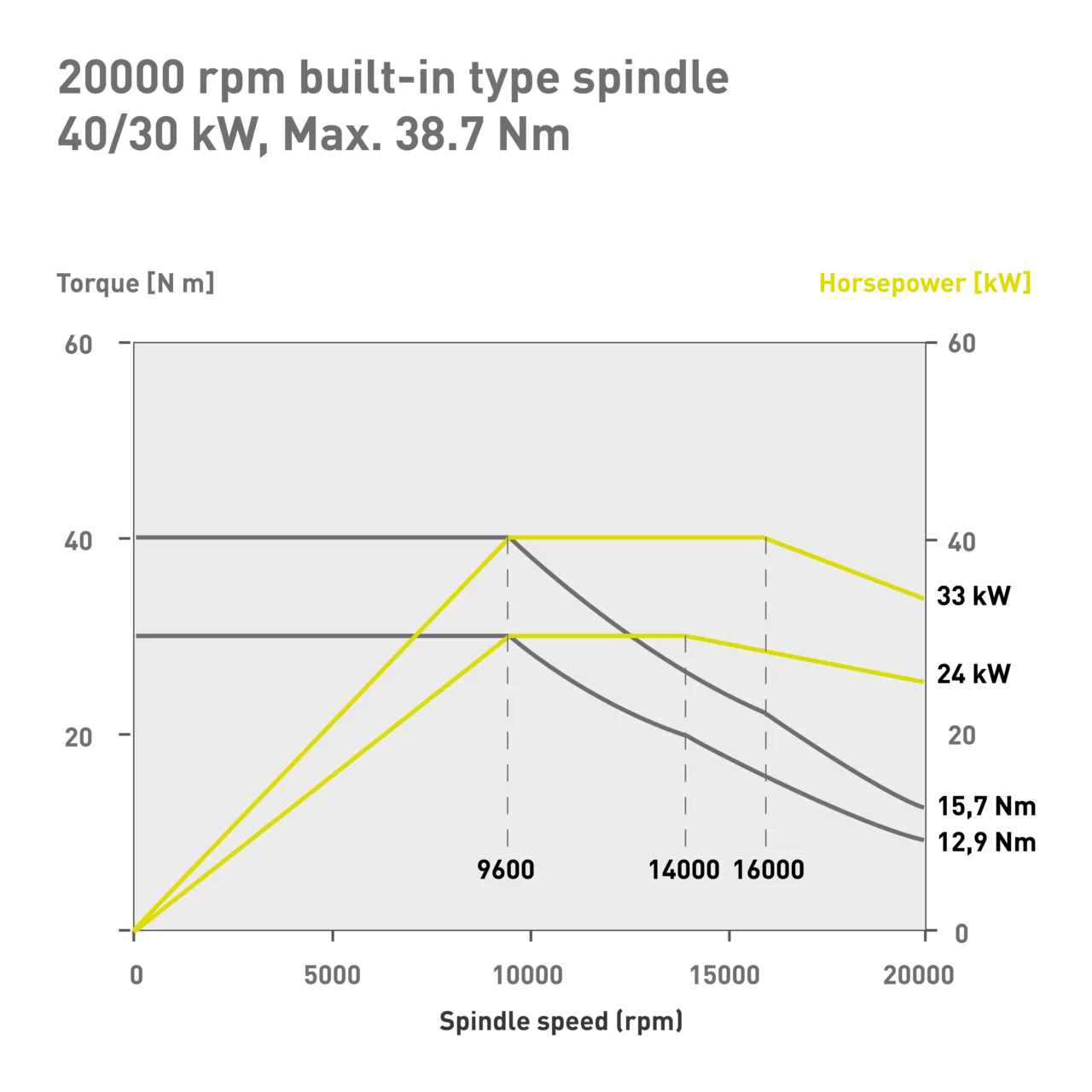

20.000 U/min; 30/40 kW; 29,1/38,7 Nm (S6 40%)
Zugänglichkeit und Beladung

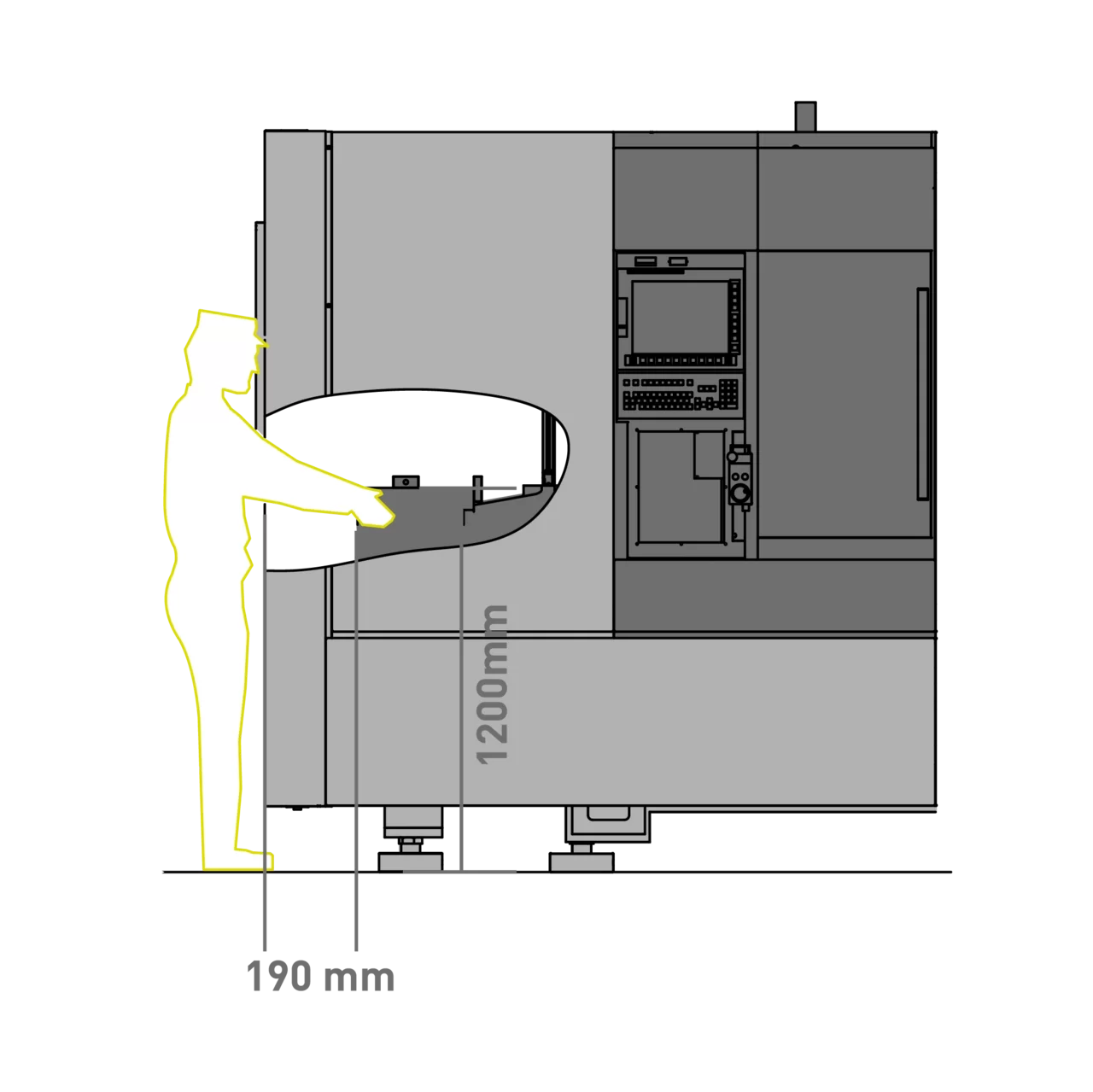

Die großzügige Türöffnung und die optimale Zugänglichkeit zum Maschinentisch ermöglichen ein komfortables Be- und Entladen sowie ein einfaches und effizientes Rüsten der Spannvorrichtungen.

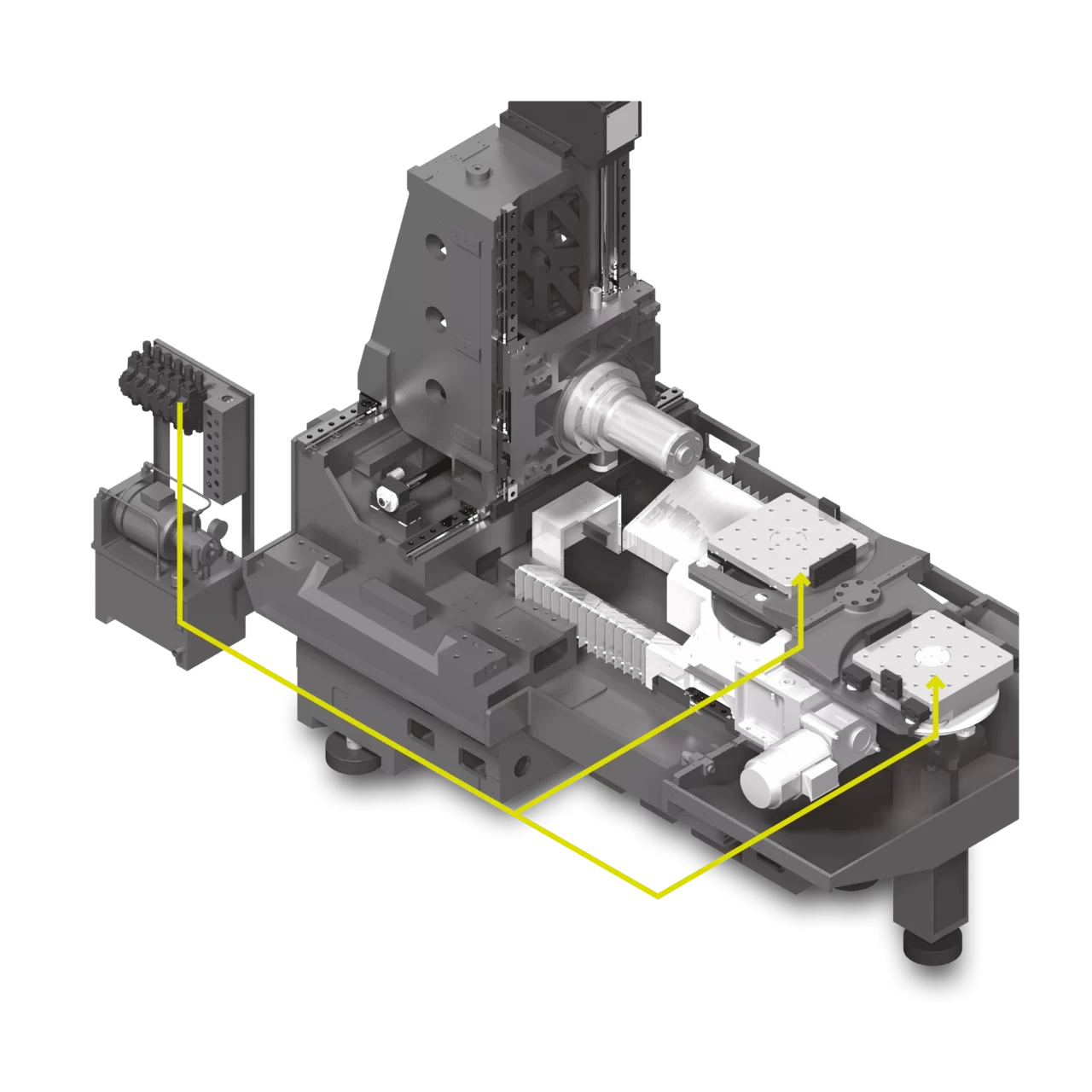

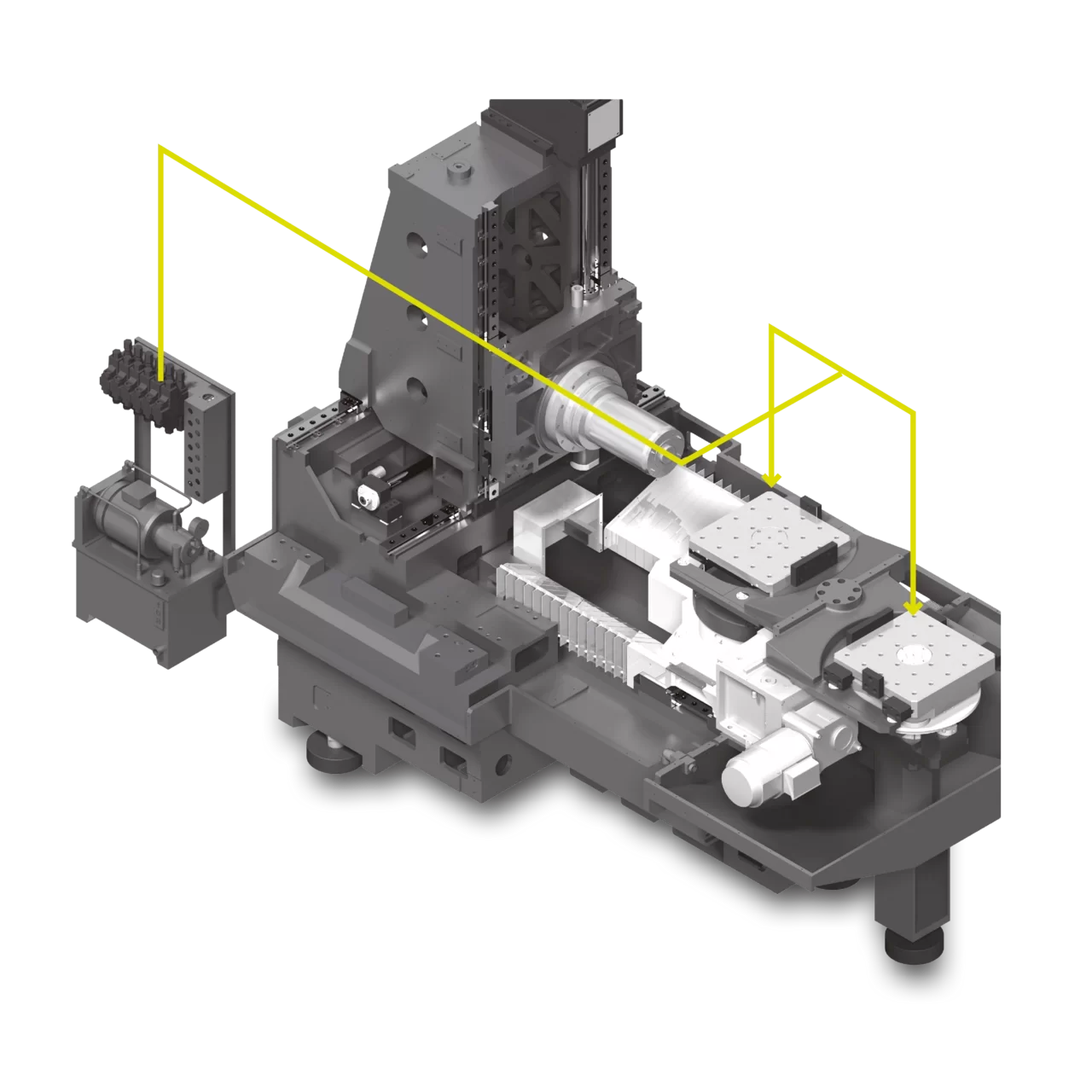

Flexible Hydraulik- und Pneumatikversorgung (optional)
Medienversorgung über den Schwenkarm
Hydraulische Versorgung unterhalb der Palette
Maschinenabmessungen
THA-4000(P)/THA-5000(P)/THA-5000(P)-50
