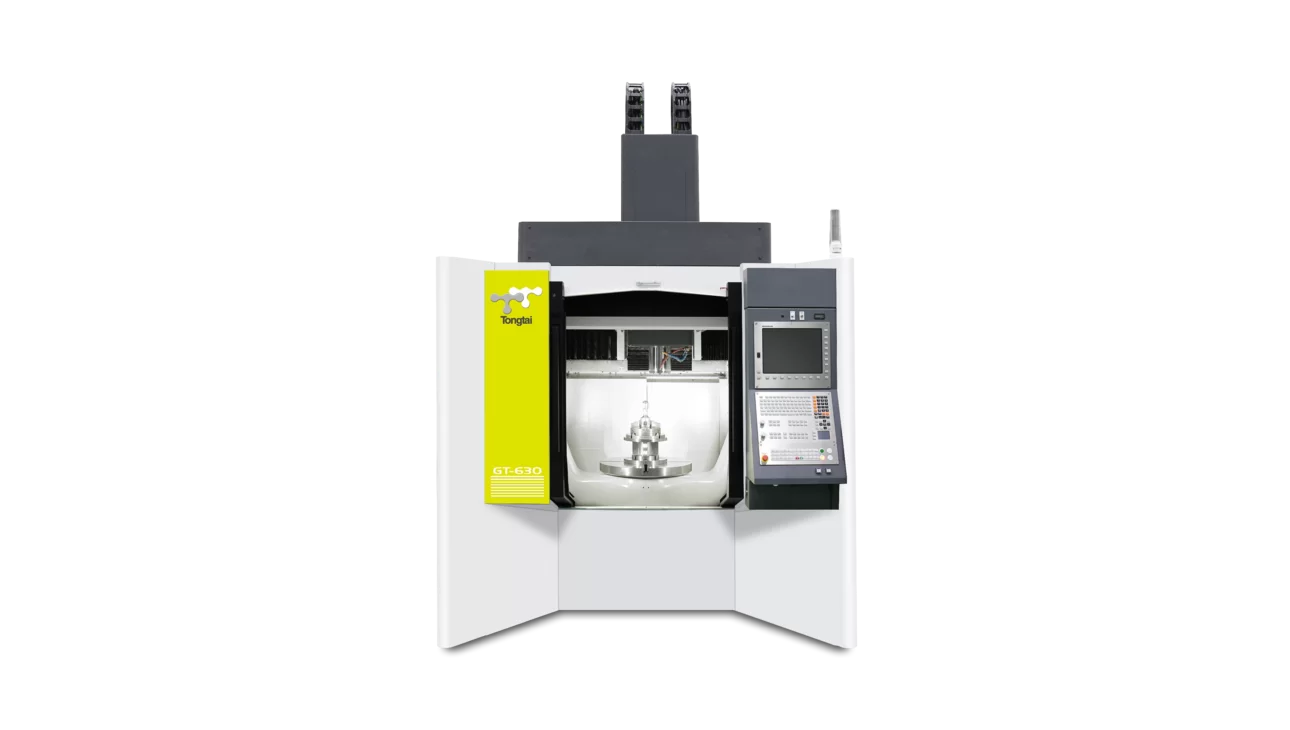

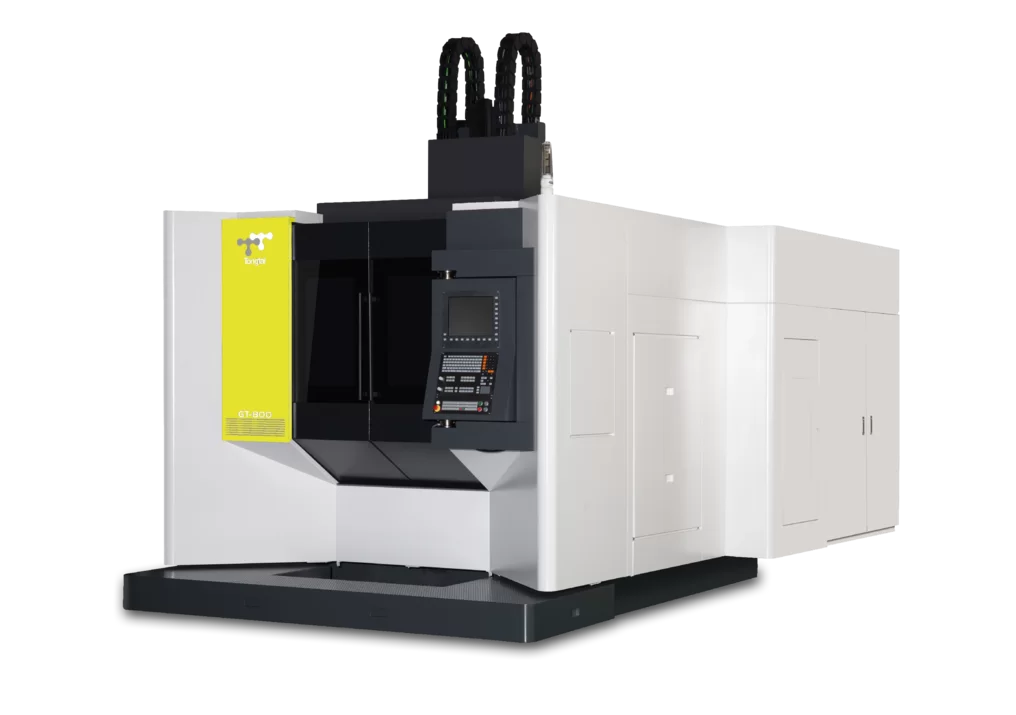

GT-Serie

Vertikales 5-Achs-Gantry-Bearbeitungszentrum

Die GT-Serie ist ein 5-Achs-Bearbeitungszentrum in Gantry-Bauweise, entwickelt für die Bearbeitung komplexer Werkstücke in der Luftfahrt-, Formenbau- und Automobilindustrie. Ihre spielfreien Schwenkachsen und der optimierte Kraftfluss zwischen Spindel und Achsen gewährleisten hohe Maßhaltigkeit, Oberflächengüte und Prozesssicherheit auch bei Hochgeschwindigkeitsbearbeitung.

Kernvorteile:

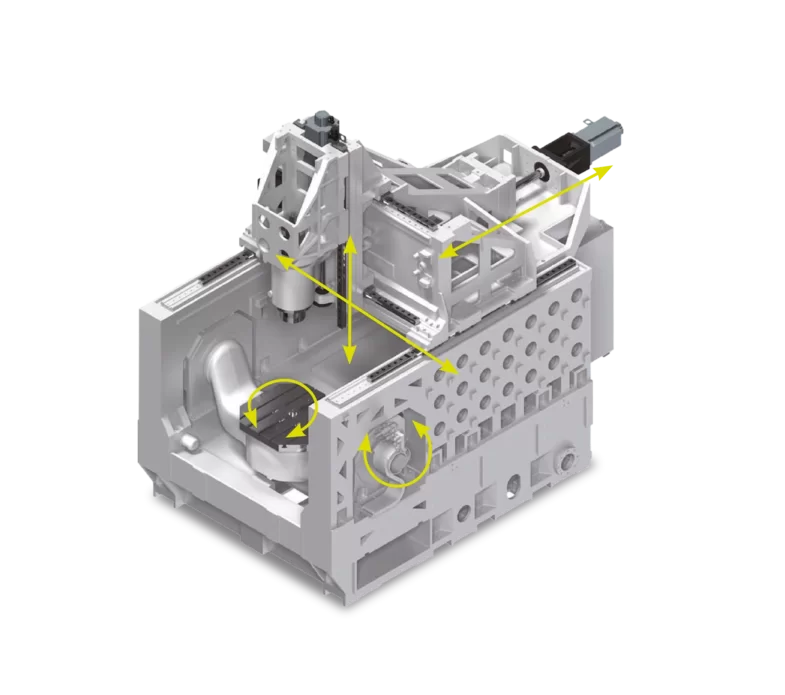

Gantry-Bauweise: Die Anordnung aller Linearachsenantriebe in Schwerpunktlage gewährleistet maximale Stabilität und Präzision, auch
bei hoher Dynamik.
Geschlossene Maschinenstruktur mit kurzem Kraftfluss zwischen Spindel und Achsen

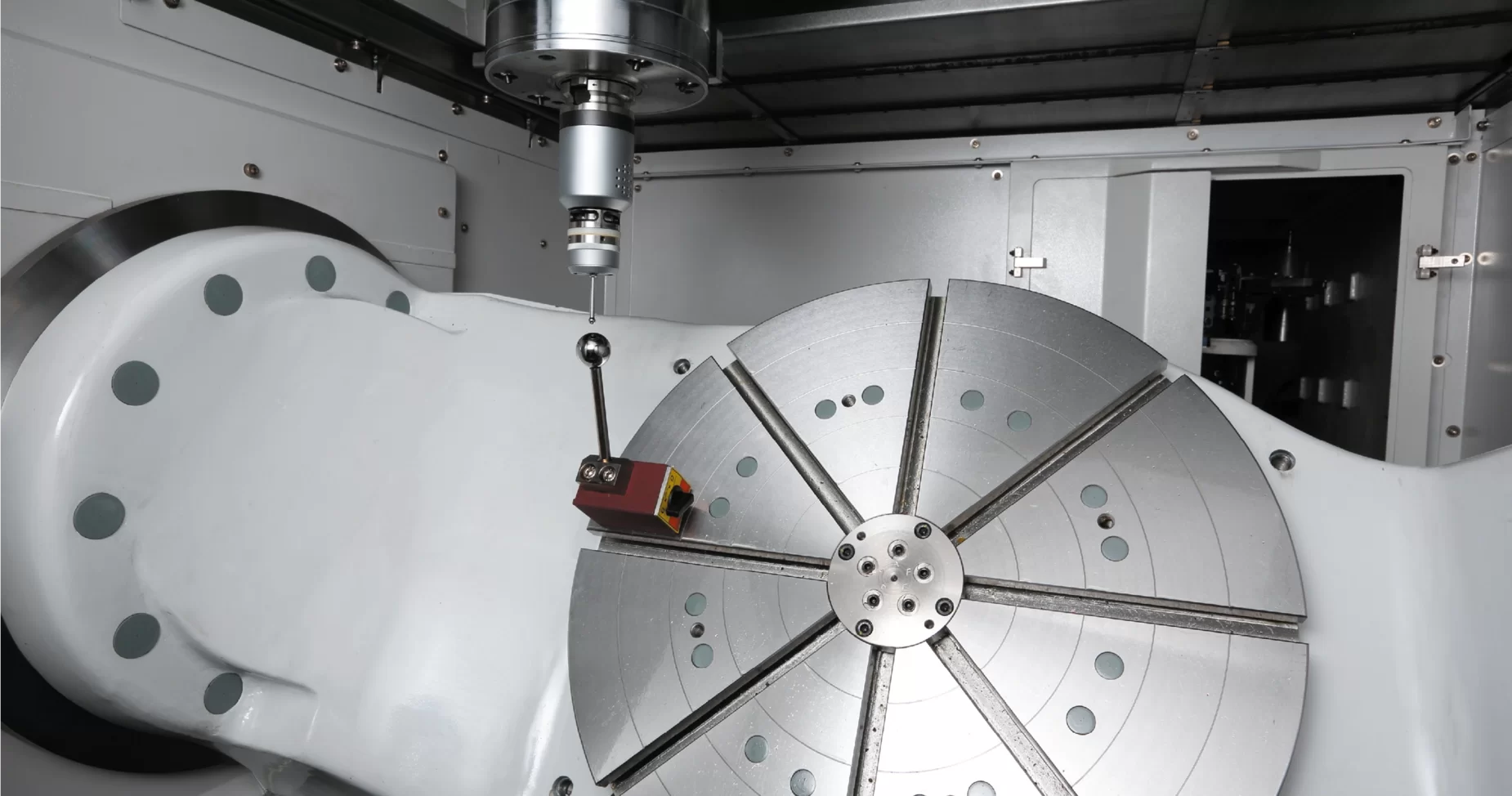

Wahlweise Direktantrieb oder spielfreie Getriebe auf A-/C-Achse für höchste Präzision und Drehmomentleistung
Kompakter Aufbau mit geringer Spindelauskragung für optimale Steifigkeit und thermische Stabilität
Zentraler Späneabfluss
Ergonomischer Zugang und große Türöffnung für komfortables Rüsten und Werkstückhandling

Anfrage senden

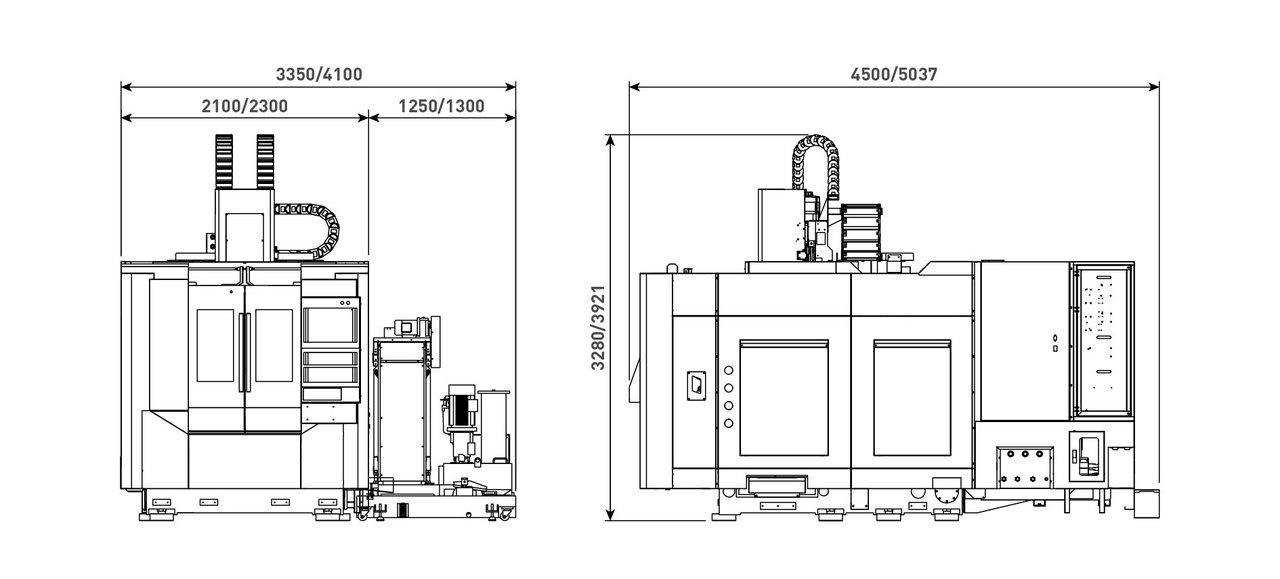

Technische Details:

*Optionen verfügbar

Maschinenmodell	GT-500	GT-630(f)
Anzahl Achsen	5
X/Y/Z Verfahrweg [mm]	610/610/510	760/820/560
X/Y/Z Vorschub [m/min]	48/48/48
Max. Tischbelastung [kg]	400	600
Maximale Bauteilgröße [mm]	ø600x400	ø800x500
Werkzeugaufnahme	BBT40
Werkzeugkapazität*	32(40)	32 (40; 64;80)
Steuerungen*	Siemens One

Download (PDF)

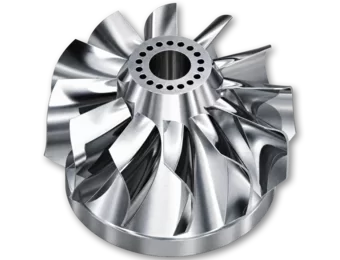

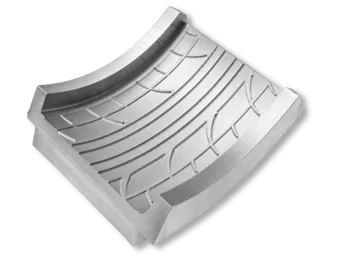

Typische Bauteile

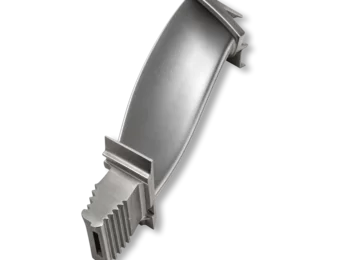

Die GT-Serie eignetsich für die Bearbeitung von Blisks, Schaufeln, Impeller, Triebwerksgehäusen, Formeinsätzen und Präzisionsteilen aus Aluminium, Stahl oder Titan. Ideal für simultanes 5-Achs-Fräsen, Hochgeschwindigkeits- und Schlichtbearbeitung

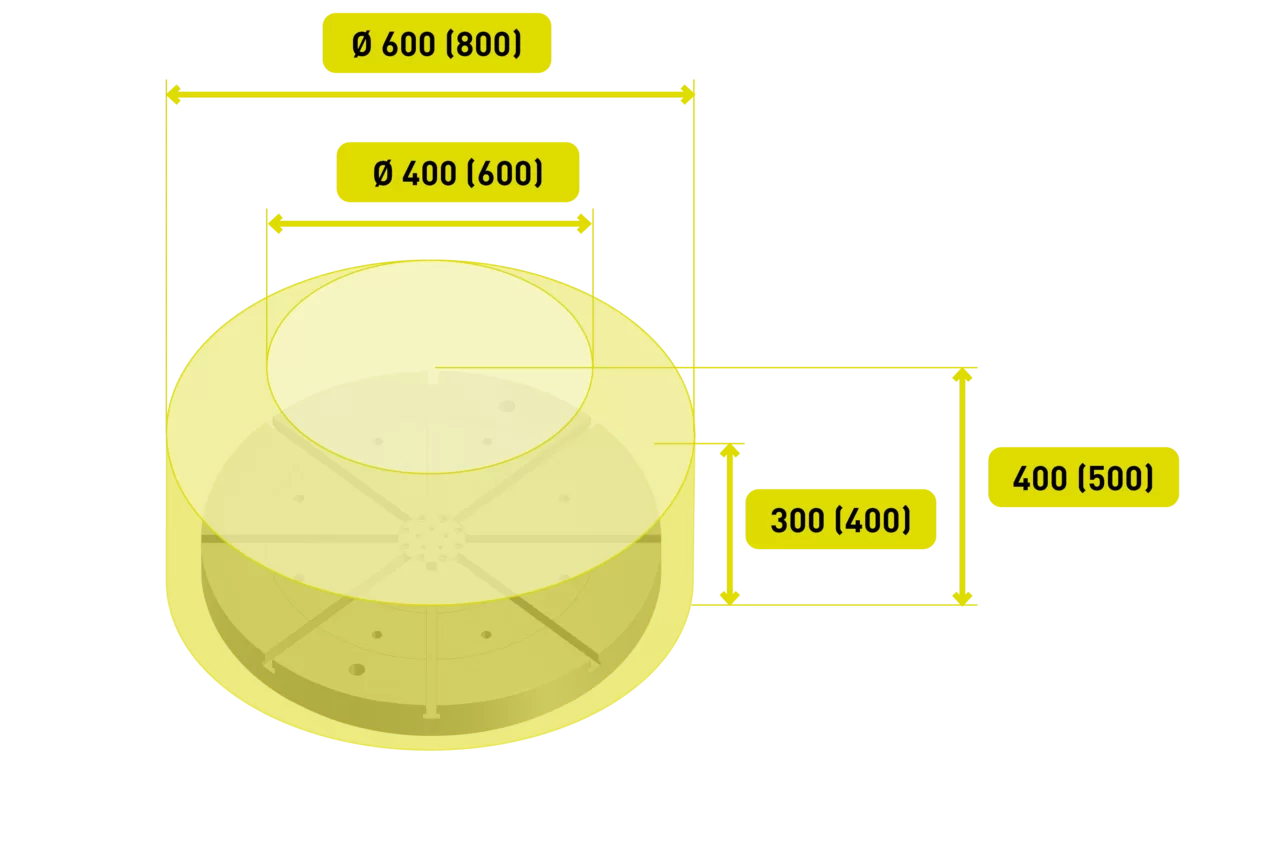

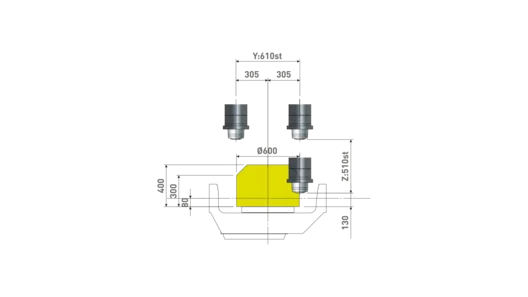

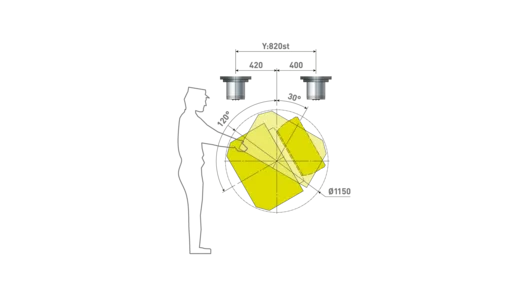

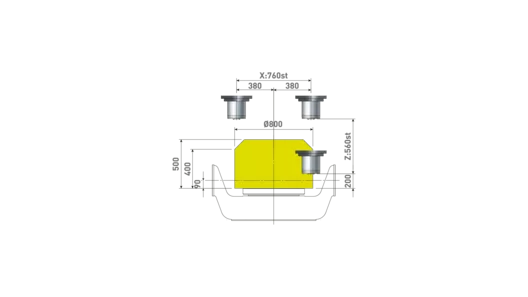

Maximale Bauteilgröße
GT500 (GT630F)

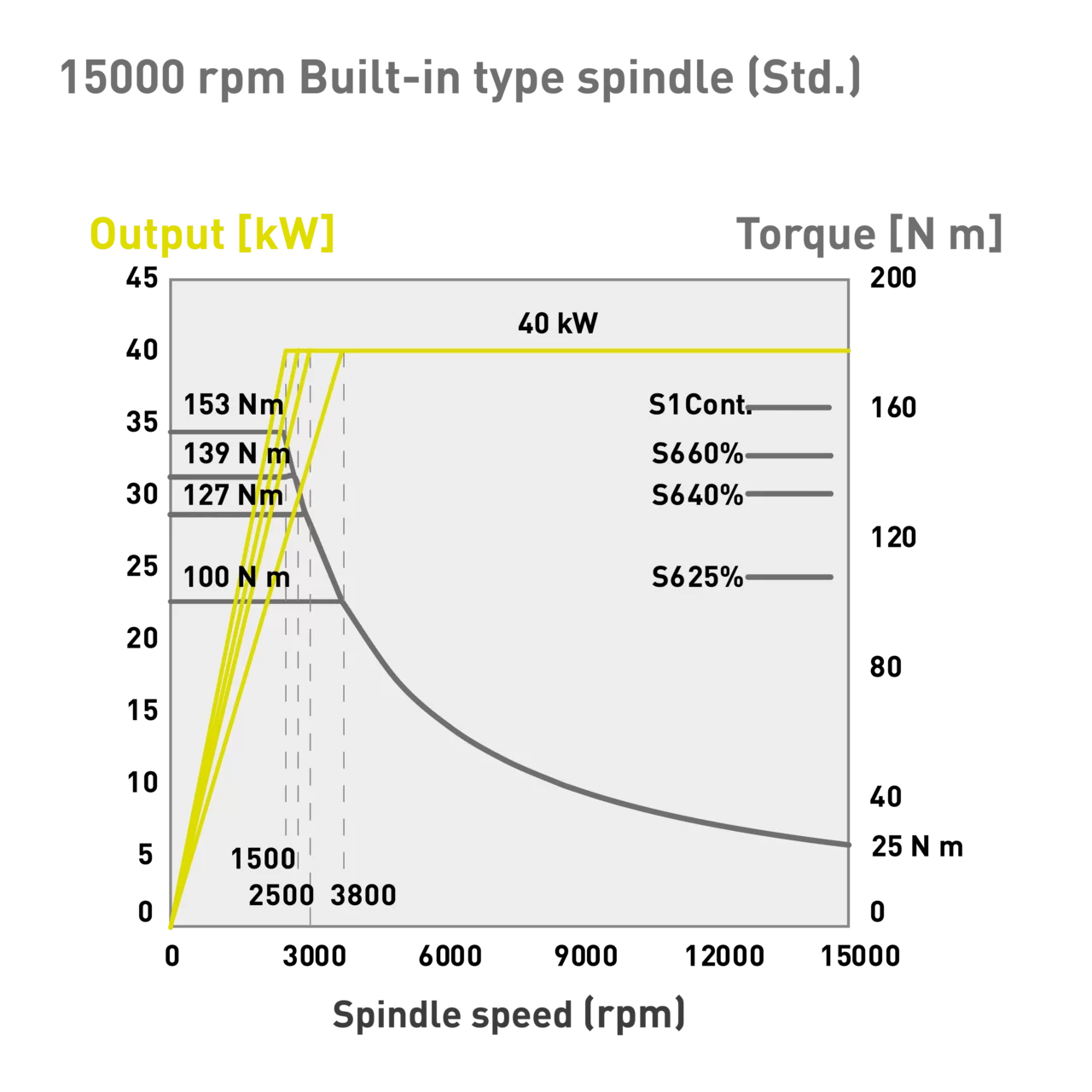

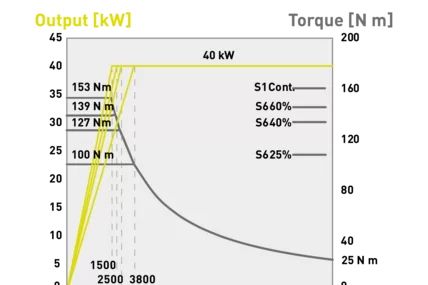

Motorspindeln BBT40

15.000 U/min, 40/40 kW, 100/139 Nm

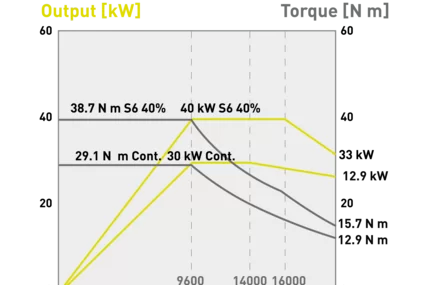

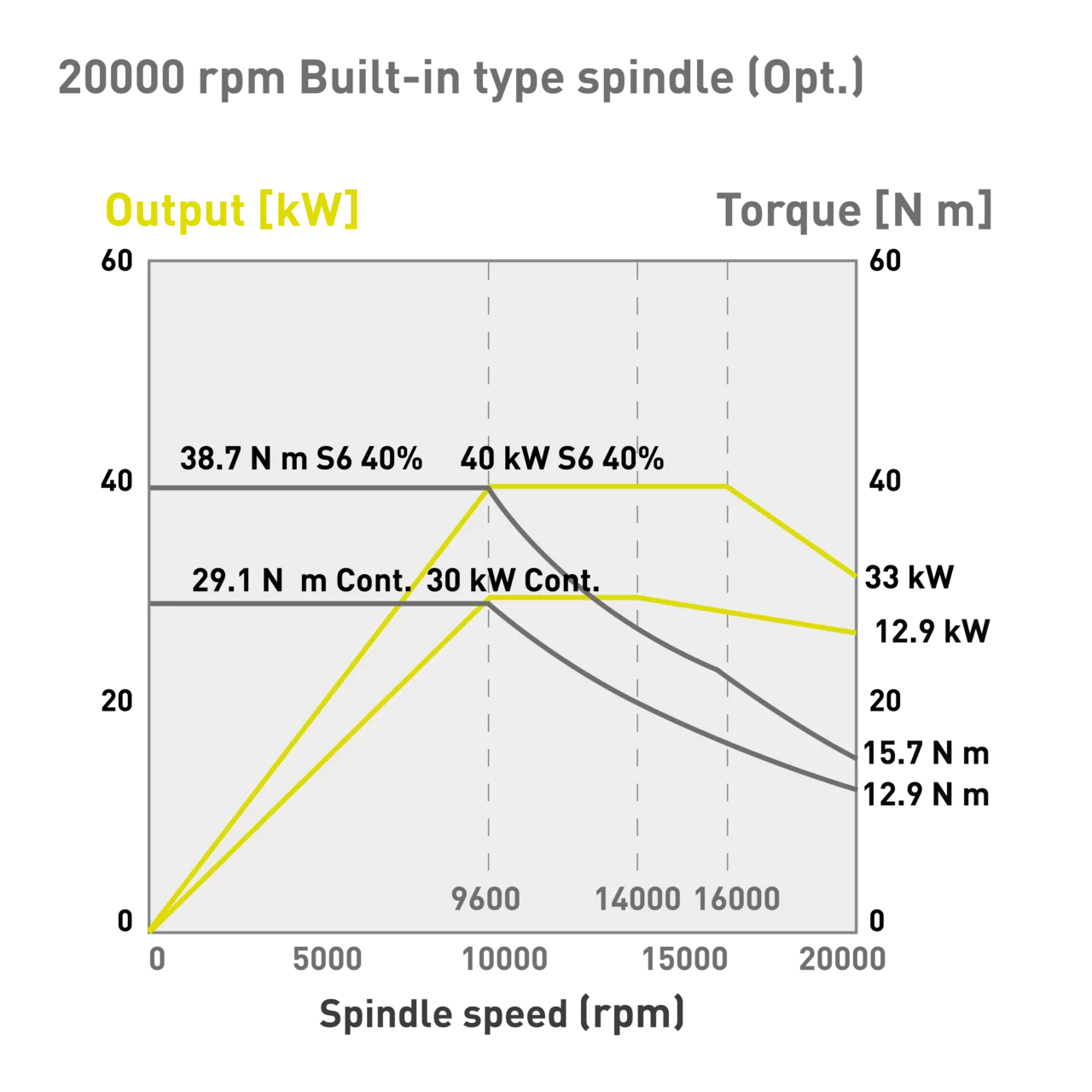

20.000 U/min, 30/40 kW, 29,1/38,7 Nm

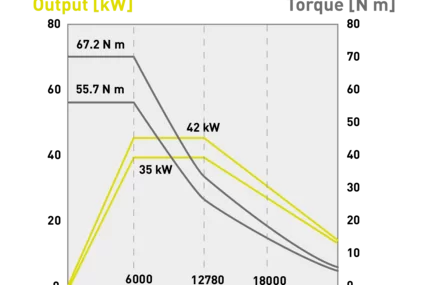

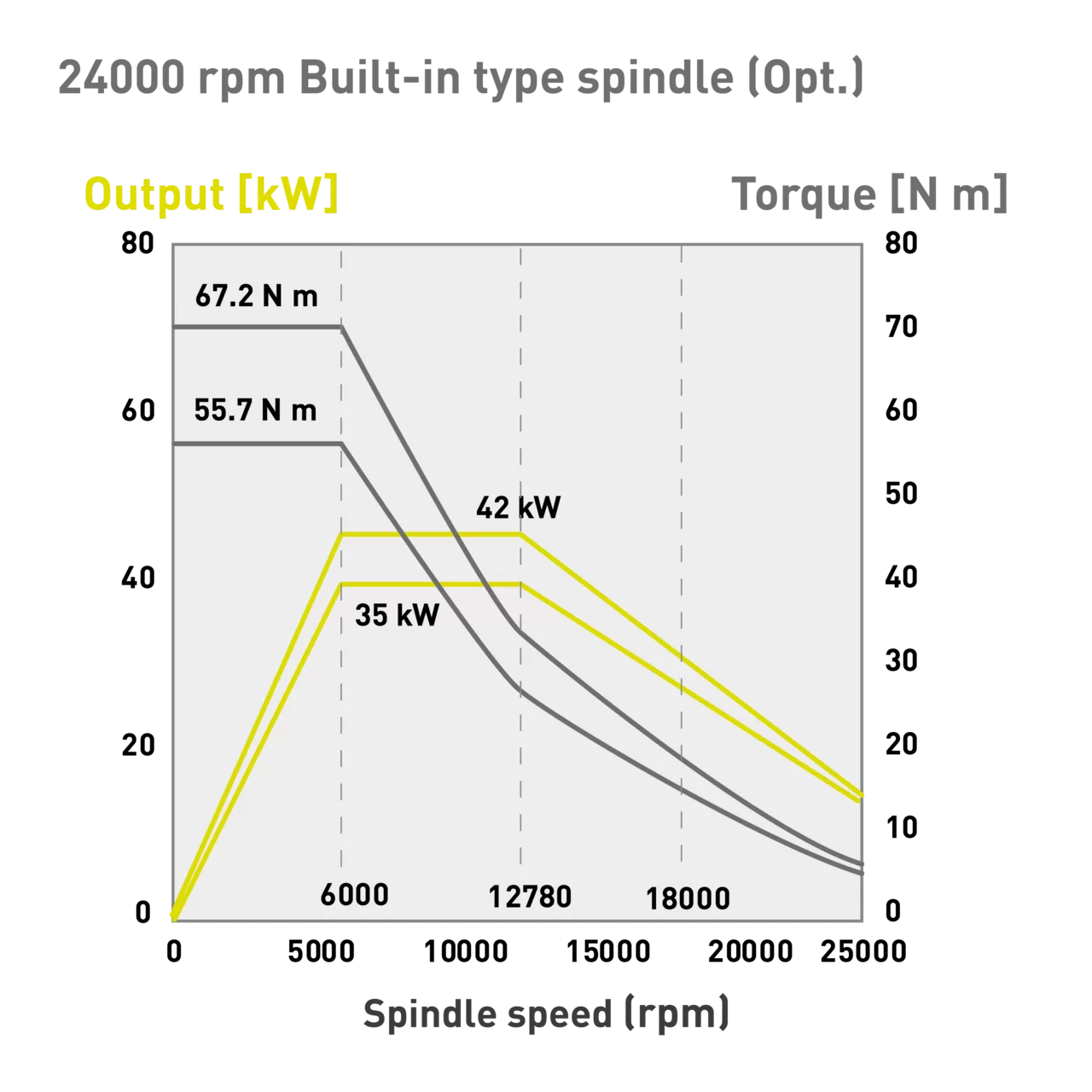

24.000 U/min, 35/42 kW, 55,7/67,2 Nm

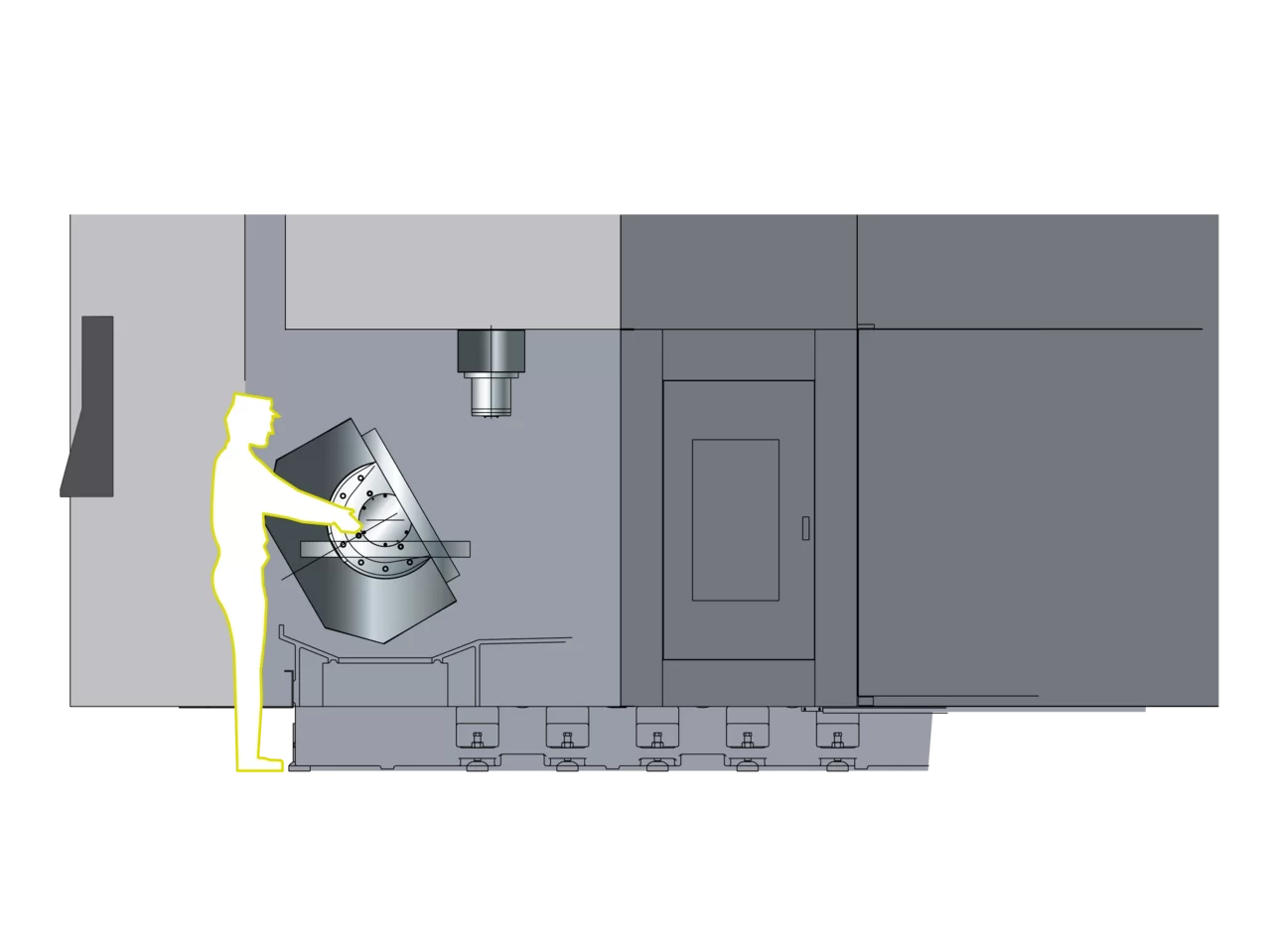

Zugänglichkeit & Beladung

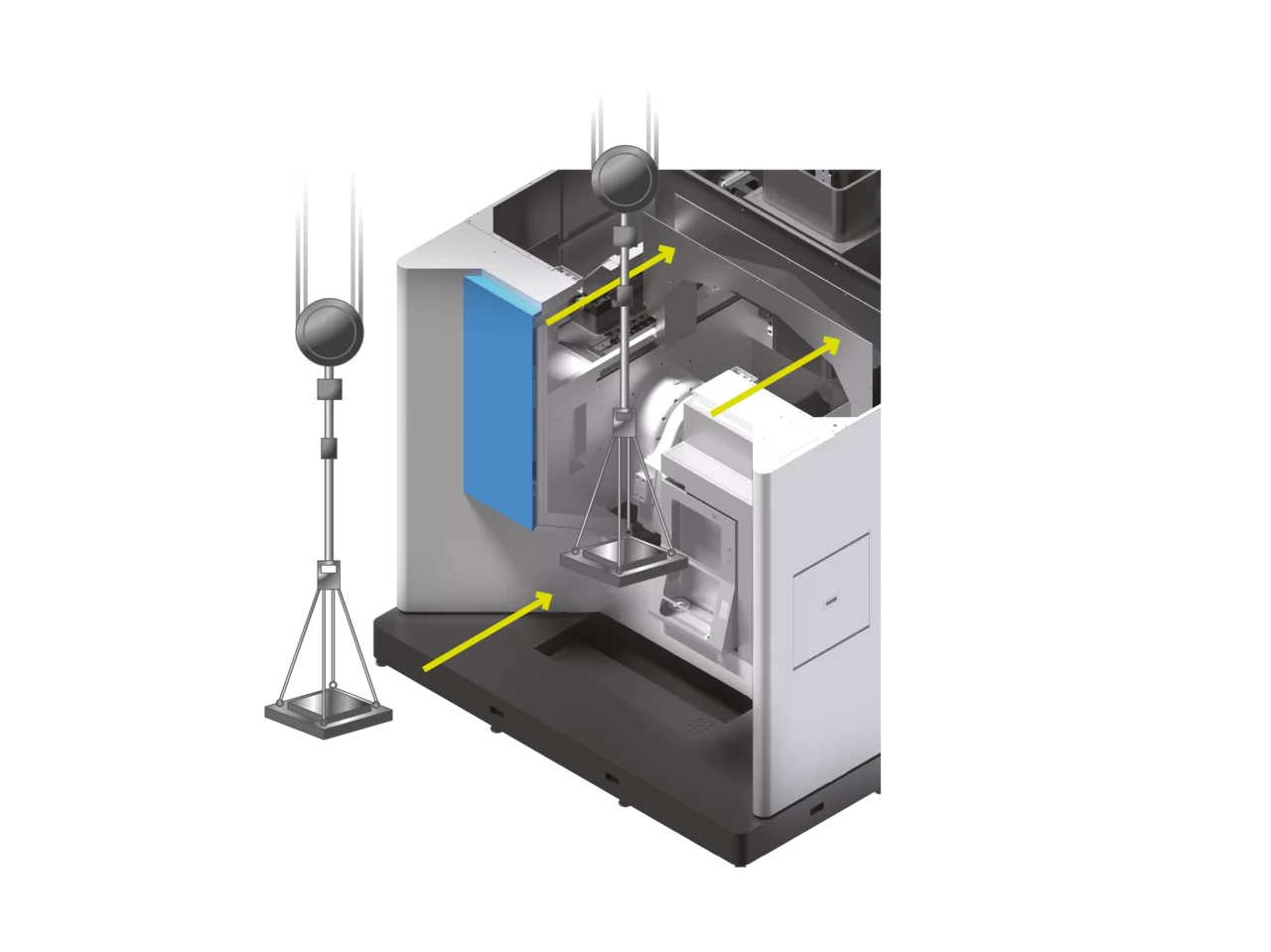

Die GT-Serie überzeugt durch ein ergonomisches Maschinenkonzept mit optimaler Zugänglichkeit zum Arbeitsraum. Großzügige Türöffnungen, kurze Greifwege und ein schwenkbares Bedienpanel erleichtern die Bedienung sowie das Be- und Entladen. Die gute Erreichbarkeit beim Werkzeugwechsel und die Möglichkeit zur Kranbeladung vereinfachen zudem das tägliche Arbeiten.
