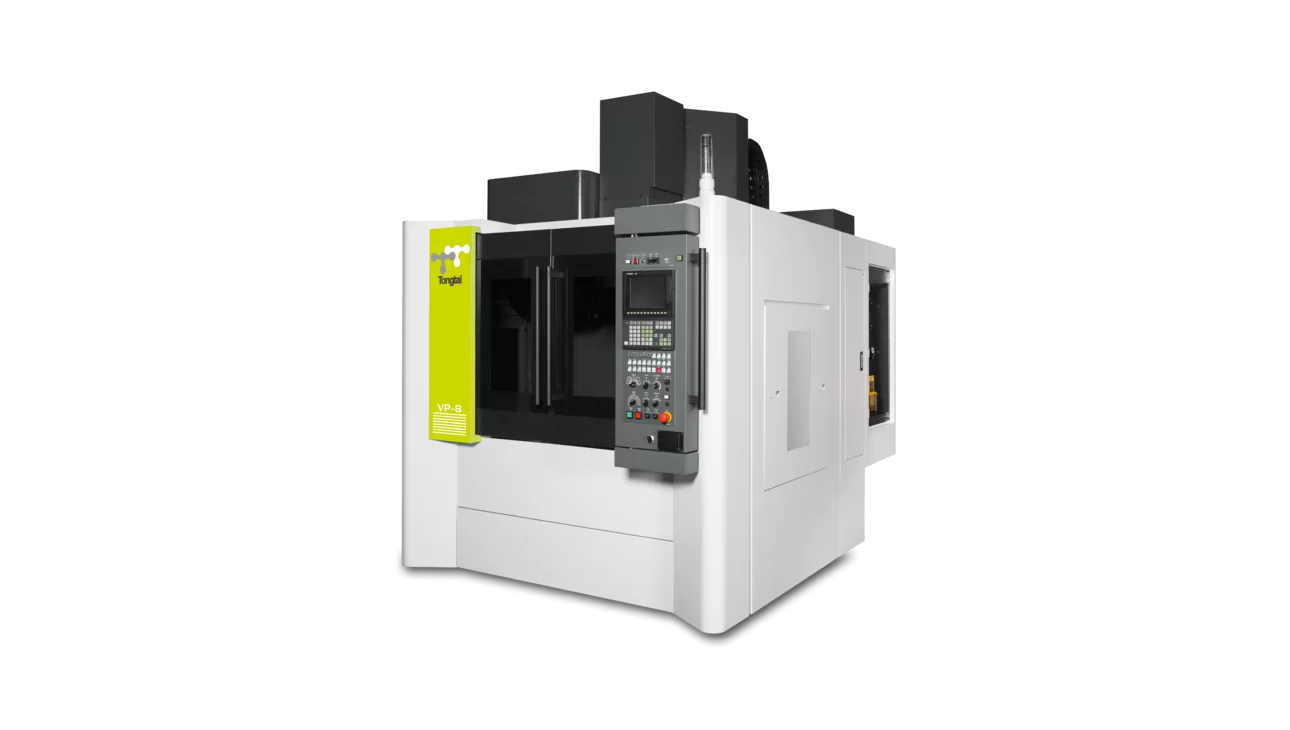

VP-Serie
Vertikales 3-Achs-Bearbeitungszentrum für die universelle Fertigung

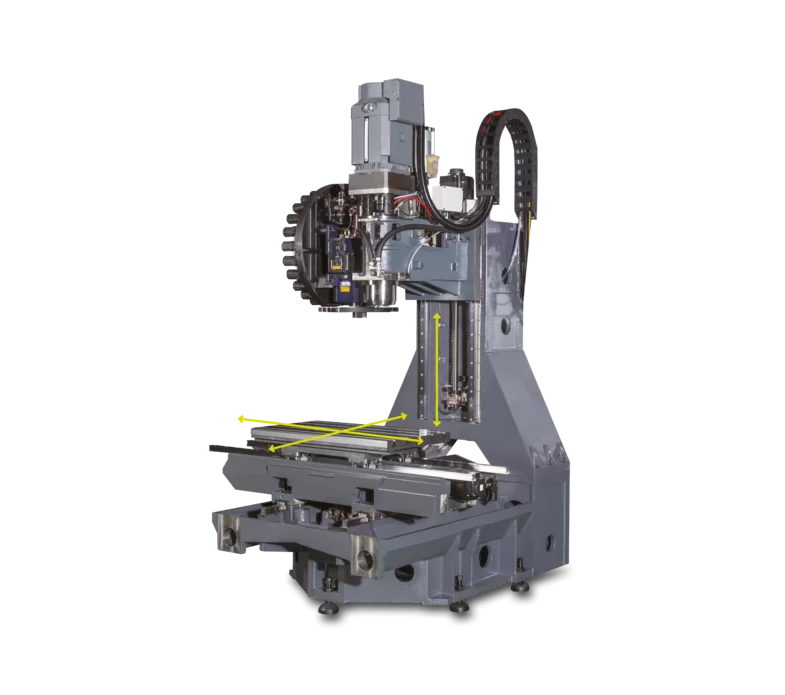

Die VP-Serie ist eine kompakte und leistungsfähige Baureihe vertikaler 3-Achs-Bearbeitungszentren für vielseitige Fräs-, Bohr- und Gewindebearbeitungen. Steife Maschinenstrukturen, dynamische Linearachsen und direkt angetriebene Spindeln verbinden kurze Nebenzeiten mit stabilen Bearbeitungsprozessen. Mit den Baugrößen VP-8, VP-10 und VP-12 deckt die Serie unterschiedliche Arbeitsräume und Werkstückgrößen für die flexible Fertigung ab.
Kernvorteile:
Universell einsetzbar für Fräs-, Bohr- und Gewindebearbeitungen
Hohe Bearbeitungsdynamik mit Verfahrgeschwindigkeiten bis 48 m/min
Stabile Bearbeitungsqualität auch bei wechselnden Zerspanungsbedingungen
Kurze Nebenzeiten durch schnellen automatischen Werkzeugwechsel
Drei Baugrößen für unterschiedliche Werkstück- und Arbeitsraumgrößen
Flexible Erweiterung durch unterschiedliche Spindelvarianten und optionale Dreh-/Schwenkachsen
Technische Details:
*Optionen verfügbar
| Maschinenmodell | VP-8 | VP-10 | VP-12 |
|---|---|---|---|
| Anzahl Achsen* | 3 | ||
| X/Y/Z Verfahrweg [mm] | 820/510/535 | 1020/510/600 | 1270/670/710 |
| X/Y/Z Vorschub [m/min] | 48/48/36 | 36/36/36 | 36/36/30 |
| Max. Tischbelastung [kg] | 500 | 1300 | |
| Tischgröße [mm] | 900x510 | 1070x510 | 1350x710 |
| Werkzeugaufnahme* | BBT-40 | ||
| Werkzeugkapazität* | 24 | ||
| Steuerungen* | Siemens 828d | ||

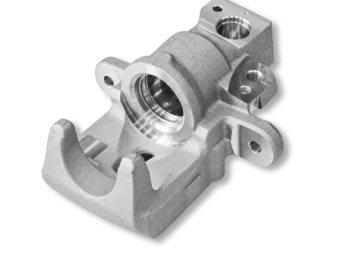

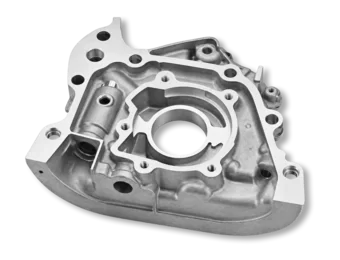

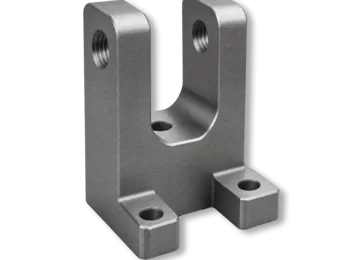

Typische Bauteile
Die VP-Serie ist ideal für Fräs-, Bohr- und Gewindeschneidprozesse von allgemeinen Industriebauteilen. Typische Einsatzfelder sind die Lohnfertigung von Kleinserien, Gehäuseteilen, Werkzeugkomponenten oder Automobilkleinteilen.
Die VTX im Einsatz: Maschinenvideo
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.
Direktantriebsspindeln Fanuc BBT40

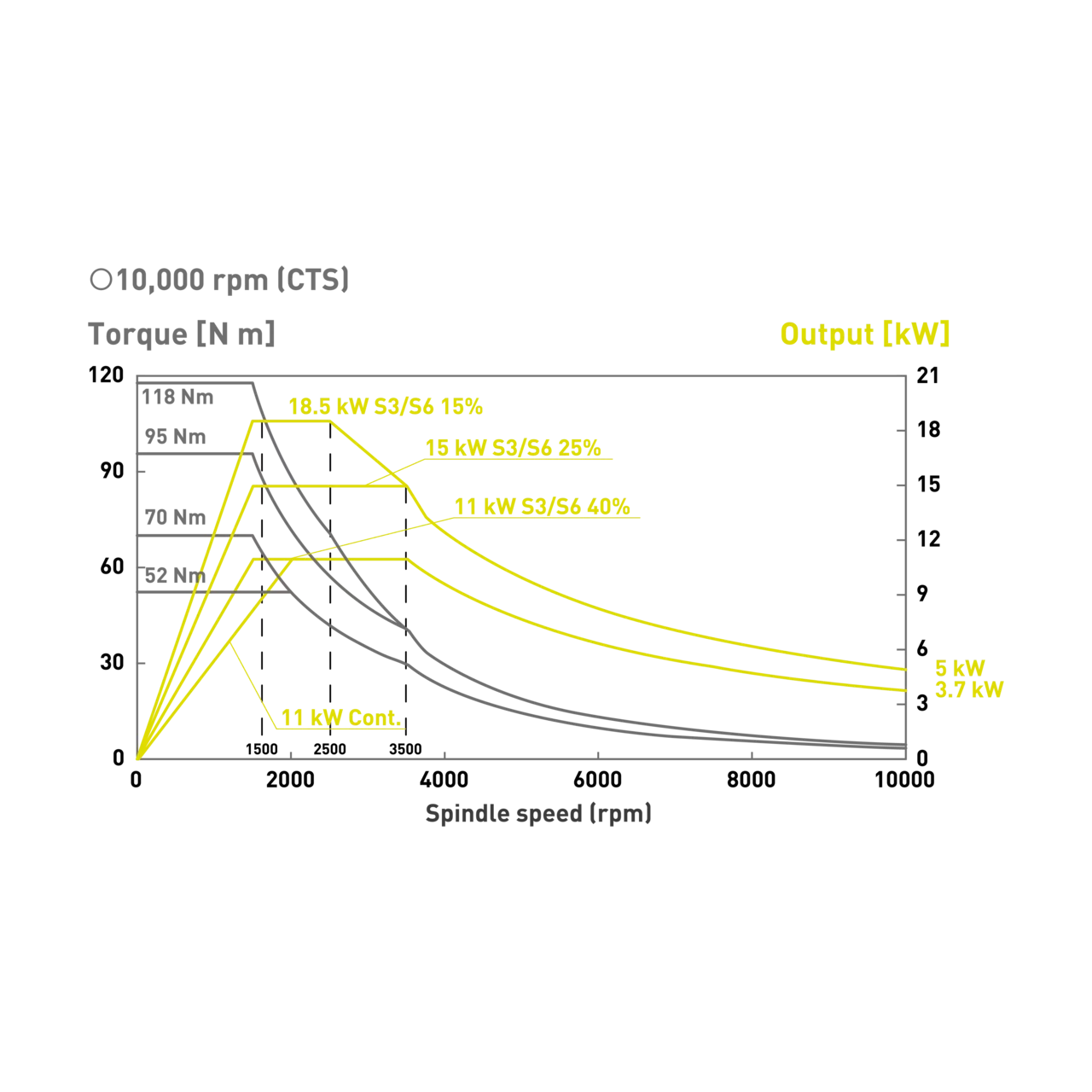

10.000 U/min, 11/18,5 kW, 52,5/118 Nm (S6 15%)

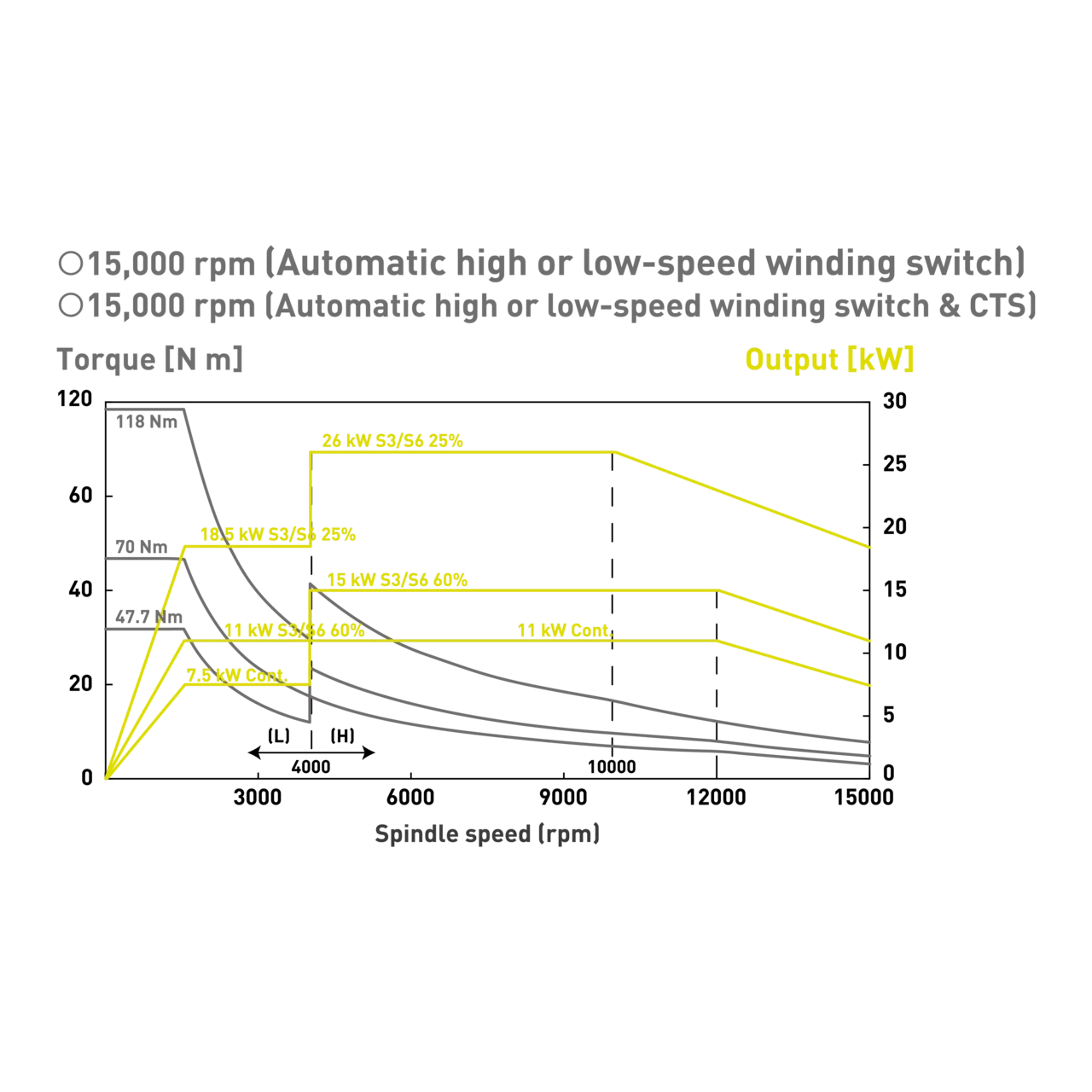

15.000 U/min, 11/18,5 kW, 52,5/118 Nm (S6 15%)
Maschinenabmessungen
VP-8/ VP-10/ VP-12
