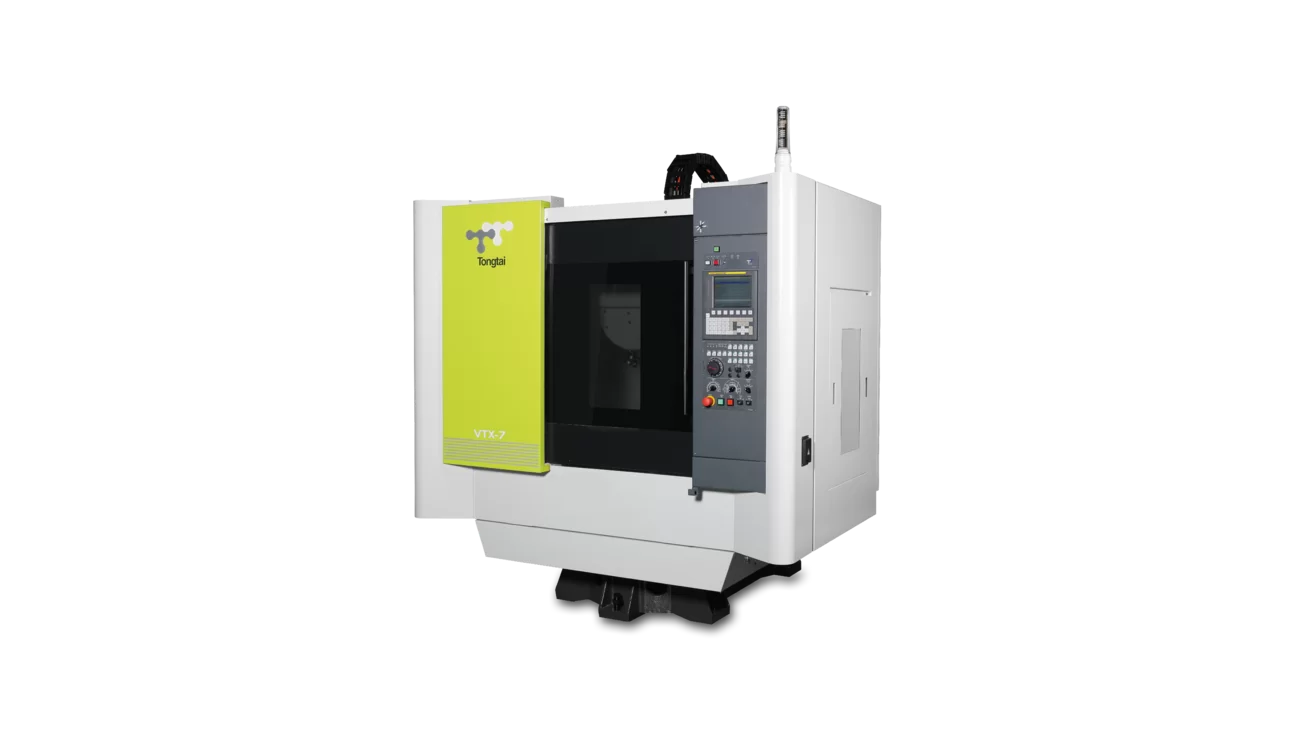

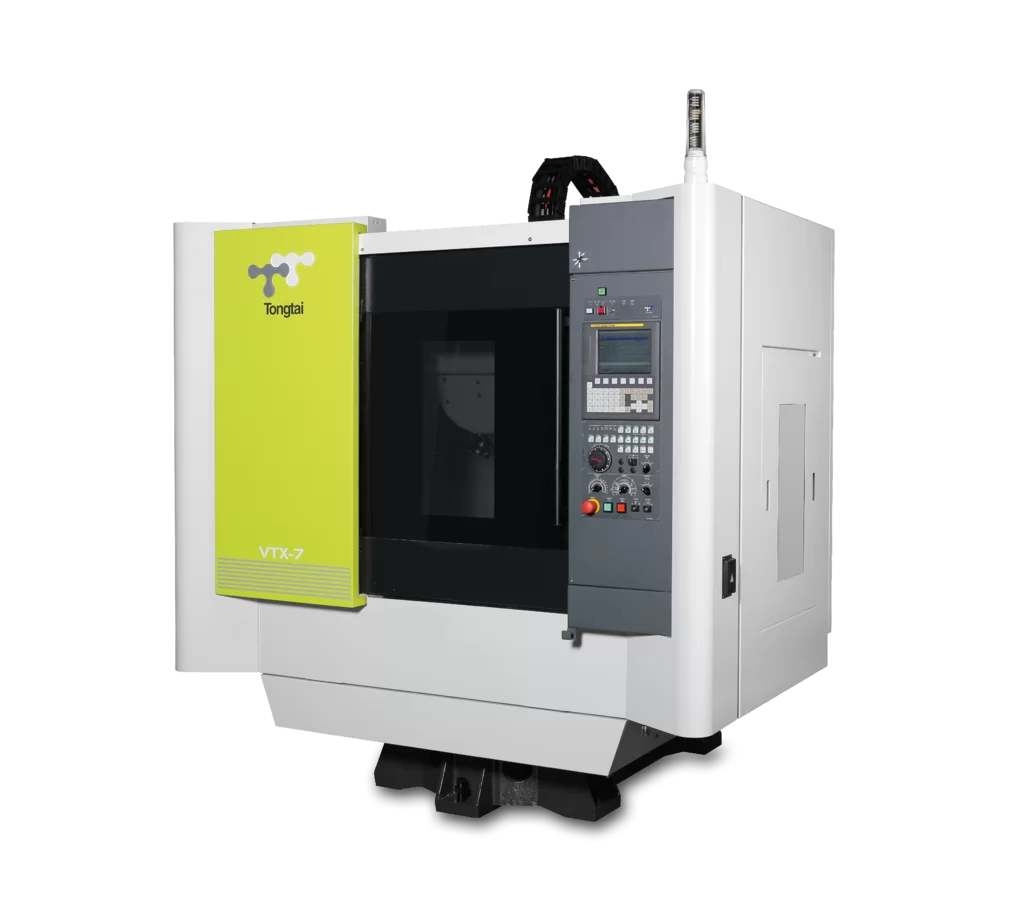

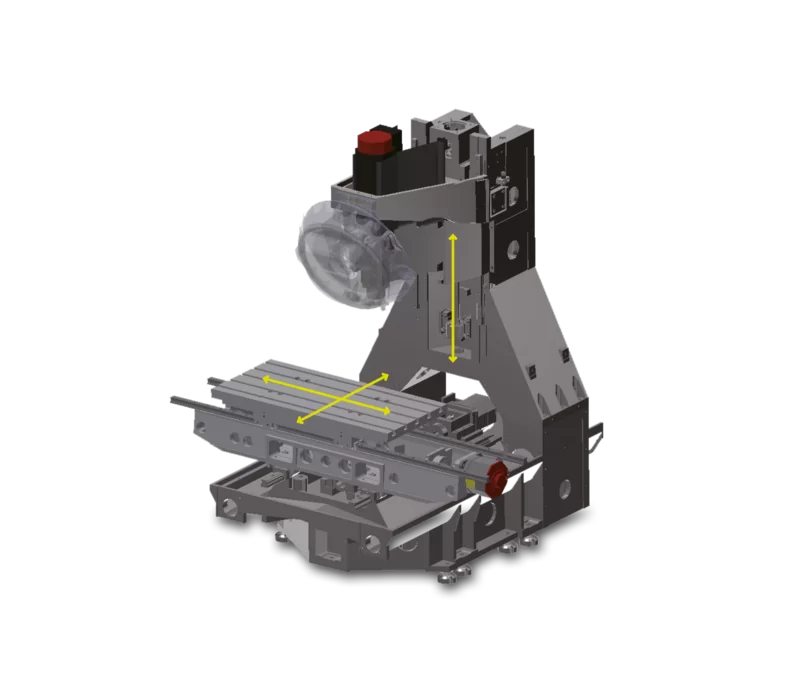

VTX-Serie
Vertikales 3-Achs-Bearbeitungszentrum
Die VTX-Serie ist für hochproduktive Fräs-, Bohr- und Gewindebearbeitungen bei kurzen Taktzeiten ausgelegt. Hohe Achsdynamik, direkt angetriebene BBT30-Spindeln und ein schneller automatischer Werkzeugwechsel reduzieren Haupt- und Nebenzeiten. Drei Baugrößen sowie unterschiedliche Spindelcharakteristiken ermöglichen die Anpassung an verschiedene Serienbauteile und Bearbeitungsanforderungen – bei kompakter Stellfläche.
Kernvorteile:
Hohe Produktivität auf kompakter Stellfläche
Kurze Bearbeitungszeiten durch hohe Achsdynamik bis 60 m/min und 1,2 G.
Geringe Nebenzeiten durch schnellen Werkzeugwechsel.
Spindelvarianten für hohe Zerspanungsleistung oder besonders kurze Zykluszeiten
Hohe Leistungsfähigkeit beim Bohren und Gewindeschneiden
Drei Baugrößen für unterschiedliche Werkstückdimensionen
Optional erweiterbar um 4. und 5. Achse
Technische Details:
*Optionen verfügbar
| Maschinenmodell | VTX-5 II | VTX-7 II | VTX-10 |
|---|---|---|---|
| Anzahl Achsen | 3 | ||
| X/Y/Z Verfahrweg [mm] | 510/400/300 | 710/400/300 | 1000/500/300 |
| X/Y/Z Vorschub [m/min] | 60/60/60 | 50/50/56 | |
| Max. Tischbelastung [kg] | 300 | 500 | |
| Maximale Bauteilgröße [mm] | 600/400/300 | 850/400/300 | 1100x510x300 |
| Werkzeugaufnahme | BBT-30 | ||
| Werkzeugkapazität* | 21 | ||
| Steuerungen* | Siemens 828d | ||

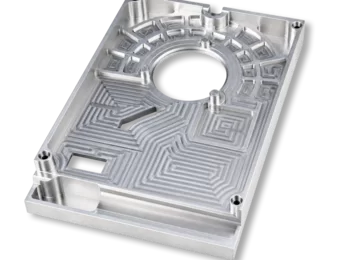

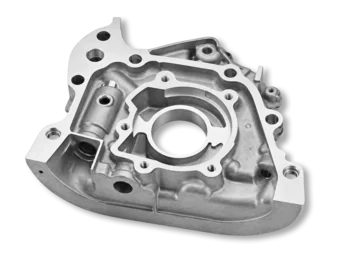

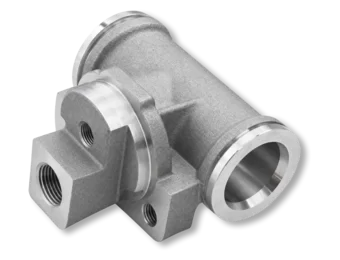

Typische Bauteile
Gehäuse sowie Fräs-, Bohr- und Gewindebauteile aus Stahl und Aluminium

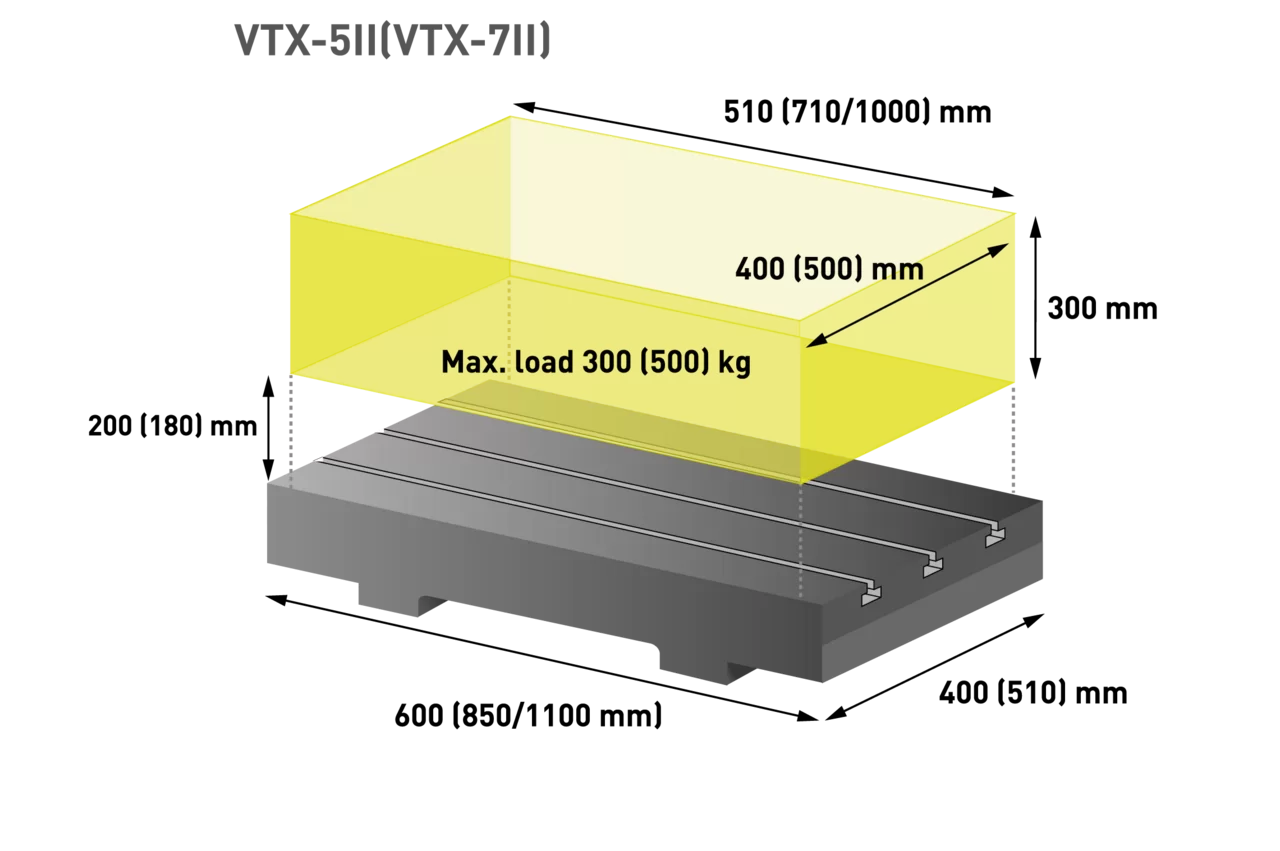

Maschinentisch
Je nach Modell stehen Tischgrößen von 600 × 400 mm bis 1.100 × 510 mm zur Verfügung. Die maximale Tischbelastung beträgt bis zu 500 kg.

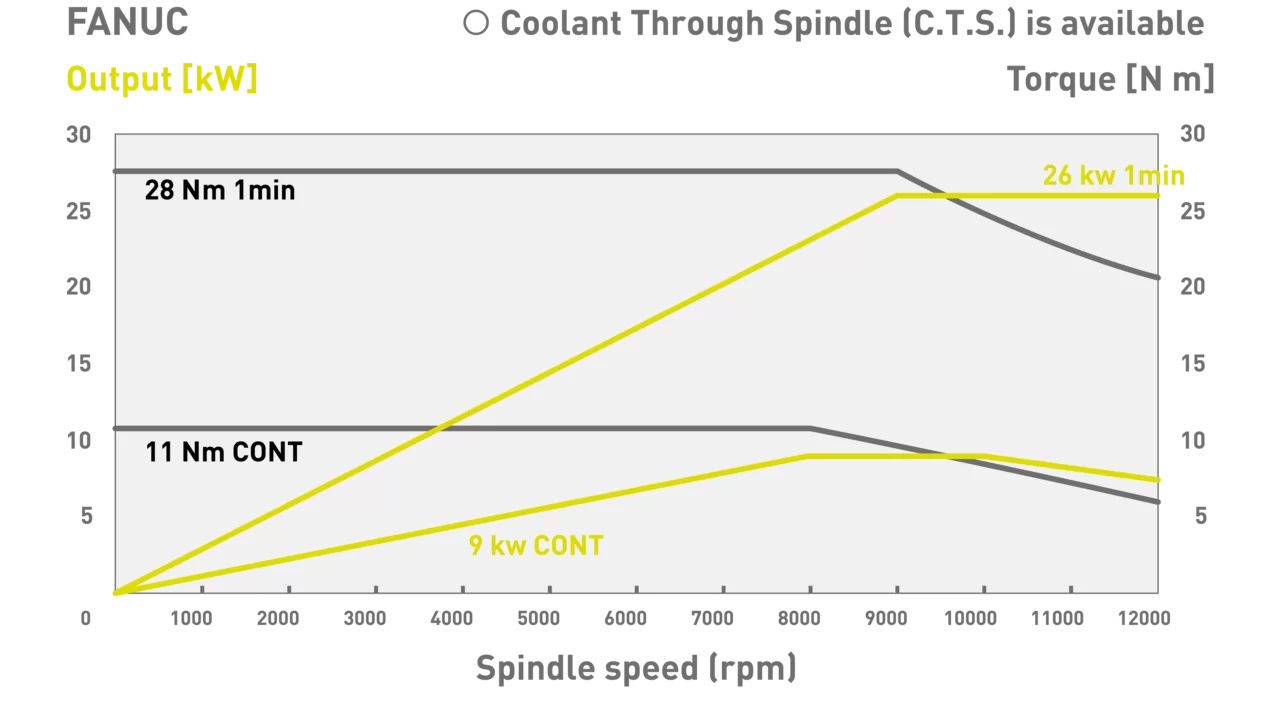

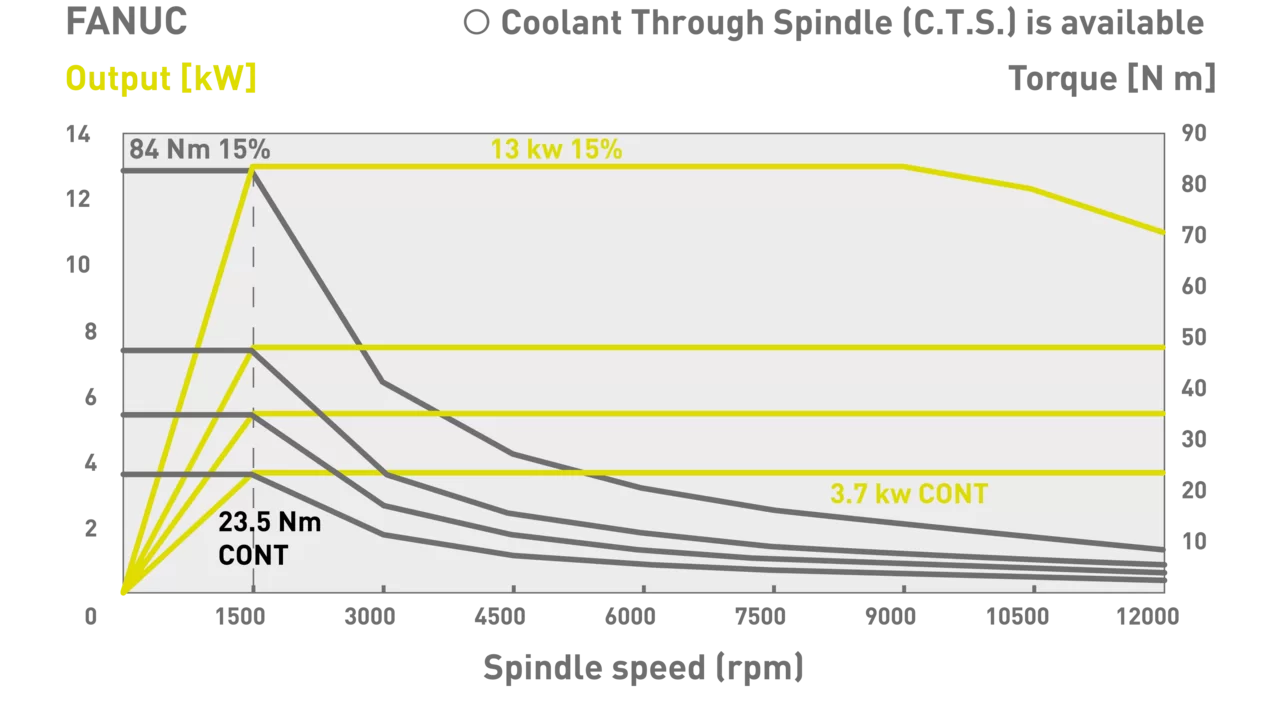

Spindeldiagramme
FANUC Direktantriebsspindeln
Maschinenabmessungen
VTX-5 II/VTX-7 II/VTX-10
