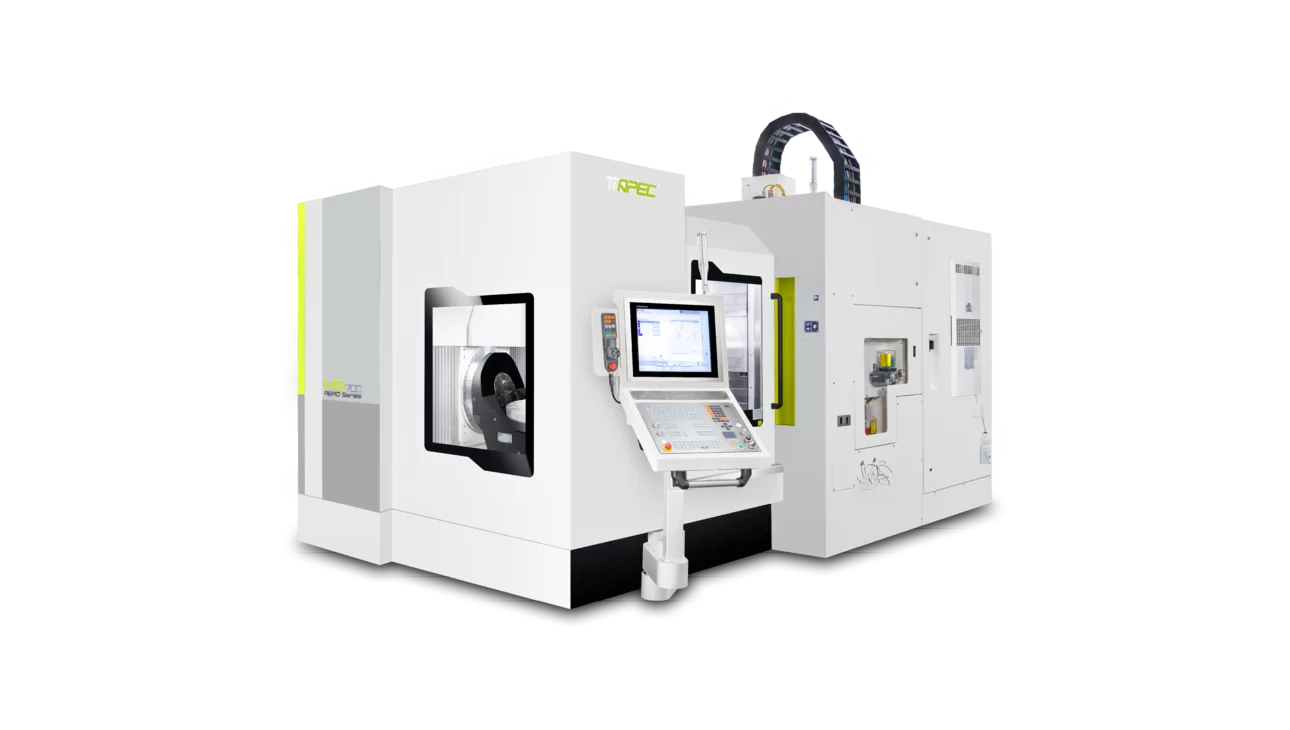

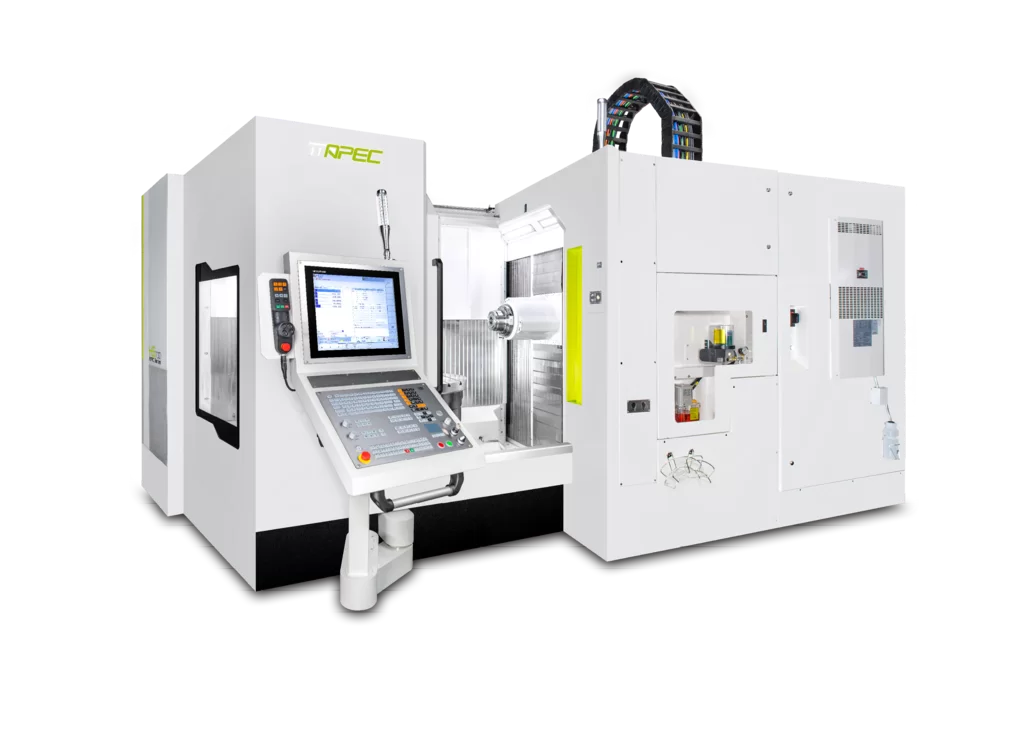

HS700

Horizontales 5-Achs-Bearbeitungszentrum

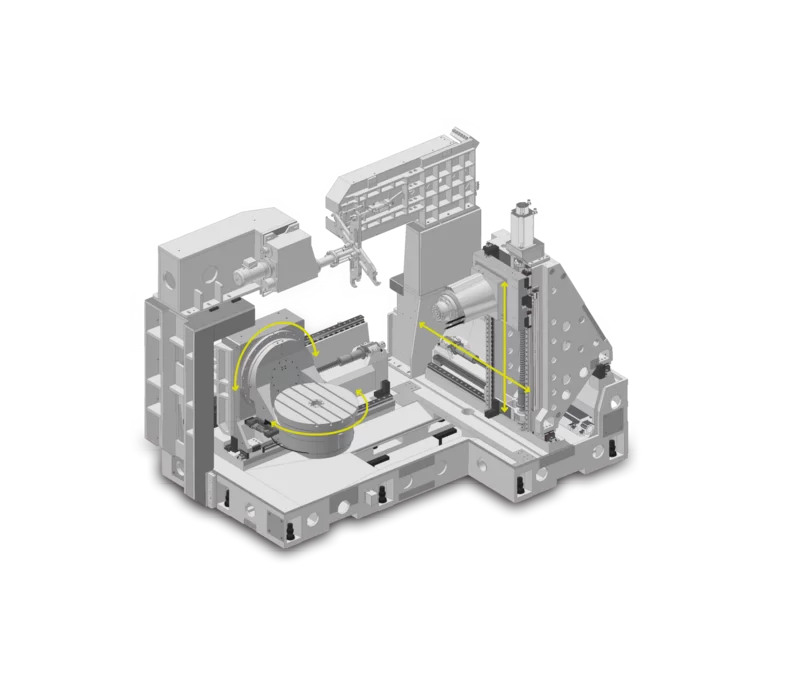

Die HS-700 ist als horizontales 5-Achs-Bearbeitungszentrum für die Bearbeitung großer und komplexer Strukturbauteile ausgelegt. Die hochsteife T-förmige Maschinenstruktur, Kugelgewindetriebe in den X-/Y-/Z-Achsen, Direktantriebe der A- und C-Achse sowie hochpräzise Heidenhain-Messsysteme unterstützen eine hohe Bearbeitungsgenauigkeit und stabile Zerspanprozesse. Für unterschiedliche Bearbeitungsanforderungen in der Luft- und Raumfahrt stehen verschiedene drehmomentstarke Spindelvarianten zur Verfügung.

Kernvorteile:

Hohe Struktur- und Thermostabilität für präzise Bearbeitung
Vibrationsarmer Achsantrieb in X/Y/Z durch doppelte Kugelgewindetriebe

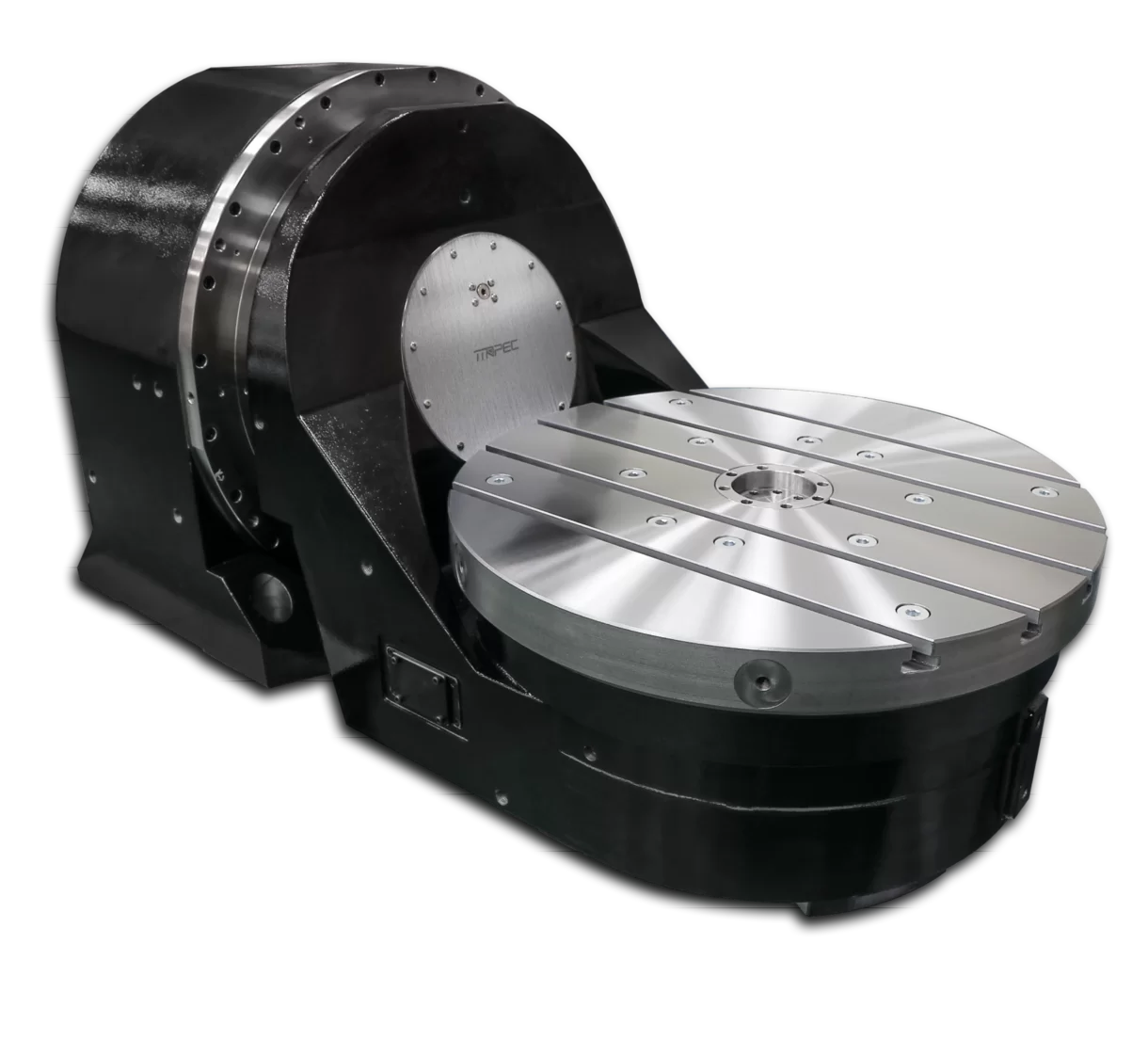

Hohe Achsgenauigkeit durch direkt angetriebene A-/B-Achsen und optische Heidenhain-Messsysteme
Effiziente Späneabfuhr durch zentralen Spänefluss und Spänespülsystem inklusive Späneförderer
Großes Spindelportfolio für unterschiedliche Zerspanungsanforderungen in der Superlegierungsbearbeitung
Präzisionsgeschabte Kontaktflächen unterstützen eine hohe geometrische Genauigkeit der Maschinenstruktur.
Optionale Palettenautomation

Anfrage senden

Technische Details:

Maschinenmodell	HS700
Anzahl Achsen	5
X/Y/Z Verfahrweg [mm]	710/910/810
X/Y/Z Vorschub [m/min]	60/60/60
Max. Tischbelastung [kg]	350

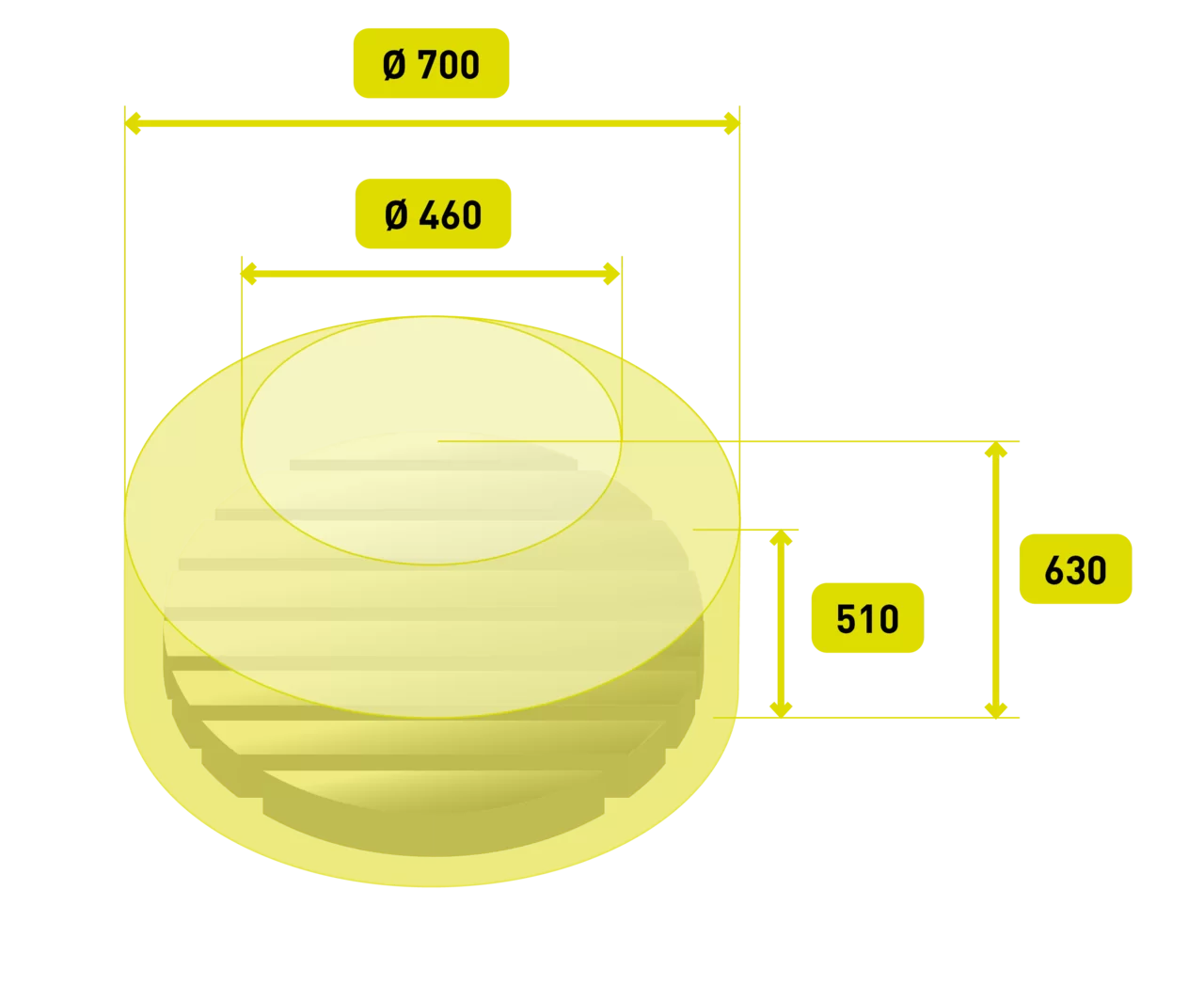

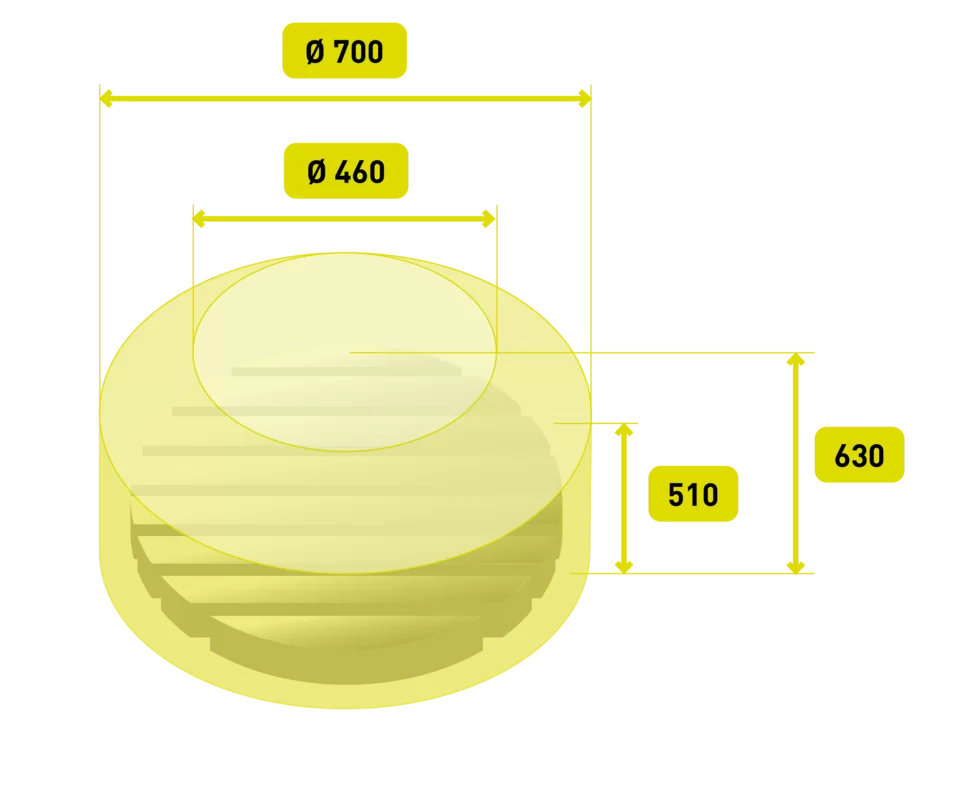

Maximale Bauteilgröße [mm]	ø700x630
Spindel*	20.000 U/min, 20/24 kW, 45,5/55 Nm
Werkzeugaufnahme*	HSK63A
Werkzeugkapazität*	32
Steuerungen*	Heidenhain TNC 7

Download (PDF)

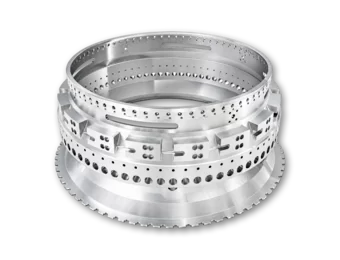

Typische Bauteile

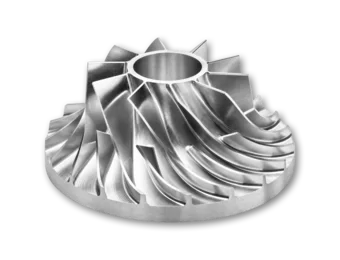

Blisks, Impeller und Triebwerksgehäuse, Flap Tracks, Triebwerksstrukturteile, Strukturbauteile aus Superlegierungen, große und komplexe 5-Achs-Strukturbauteile
