SK-Serie

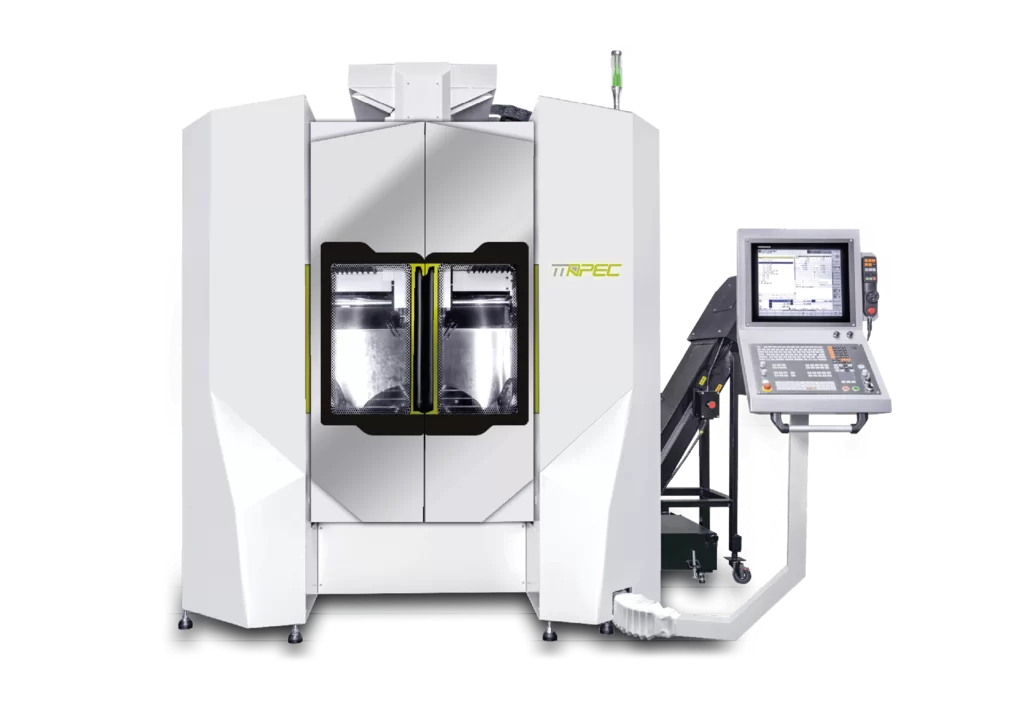

Vertikales 5-Achs-Gantry-Bearbeitungszentrum
Die SK800 ist ein kompaktes 5-Achs-Bearbeitungszentrum für die präzise Bearbeitung komplexer Bauteile aus dem Aerospace-, Automotive- und Formenbau. Die Gantry-Bauweise, der dynamische Dreh-Schwenktisch und leistungsfähige Spindelkonfigurationen schaffen die Voraussetzungen für eine präzise simultane 5-Achs Bearbeitung komplexer Konturen bei hoher Dynamik und Prozessstabilität. Mit der SK800T steht zudem eine Ausführung für kombinierte Fräs- und Drehbearbeitungen zur Verfügung.
Kernvorteile:
Hohe Struktursteifigkeit durch Gantry-Bauweise
Spielfreie, präzise 5-Achs-Bearbeitung durch Direktantriebe der A- und C-Achse
Hochsteifer Dreh-Schwenktisch mit symmetrischem Doppelantrieb der A-Achse
Flexible HSK63A- und HSK100A-Spindelkonfigurationen für unterschiedliche Zerspanungsaufgaben
Kombinierte Fräs- und Drehbearbeitung mit der SK800T
Technische Details:
*Optionen verfügbar
| Maschinenmodell | SK800TR | SK800T |
|---|---|---|
| Anzahl Achsen | 5 | |
| X/Y/Z Verfahrweg [mm] | 800/830/560 | |
| X/Y/Z Vorschub [m/min] | 48/48/48 | |
| Max. Tischbelastung [kg] | 1300 | |
| Maximale Bauteilgröße [mm] | ø900x500 | |
| Werkzeugaufnahme* | HSK63A | HSK63T |
| Werkzeugkapazität* | 32 | |
| Steuerungen* | Heidenhain TNC7 | |

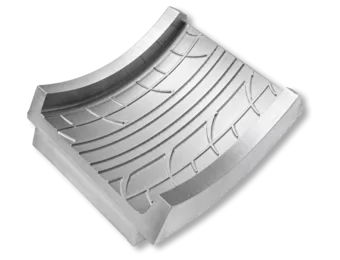

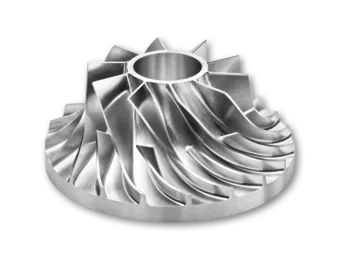

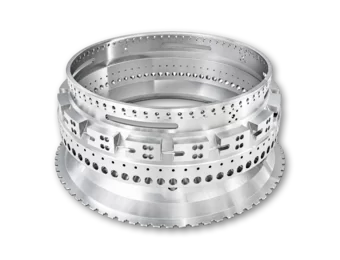

Typische Bauteile
Die SK-Serie eignet sich für die Bearbeitung von Triebwerksrotoren, Schaufeln, Gehäusen, Impeller, Strukturteilen aus Aluminium oder Titan sowie Präzisions- und Stanzformen. Sie ist ideal für 5-Achs-Fräs-, Hochgeschwindigkeits- und Schlichtprozesse.

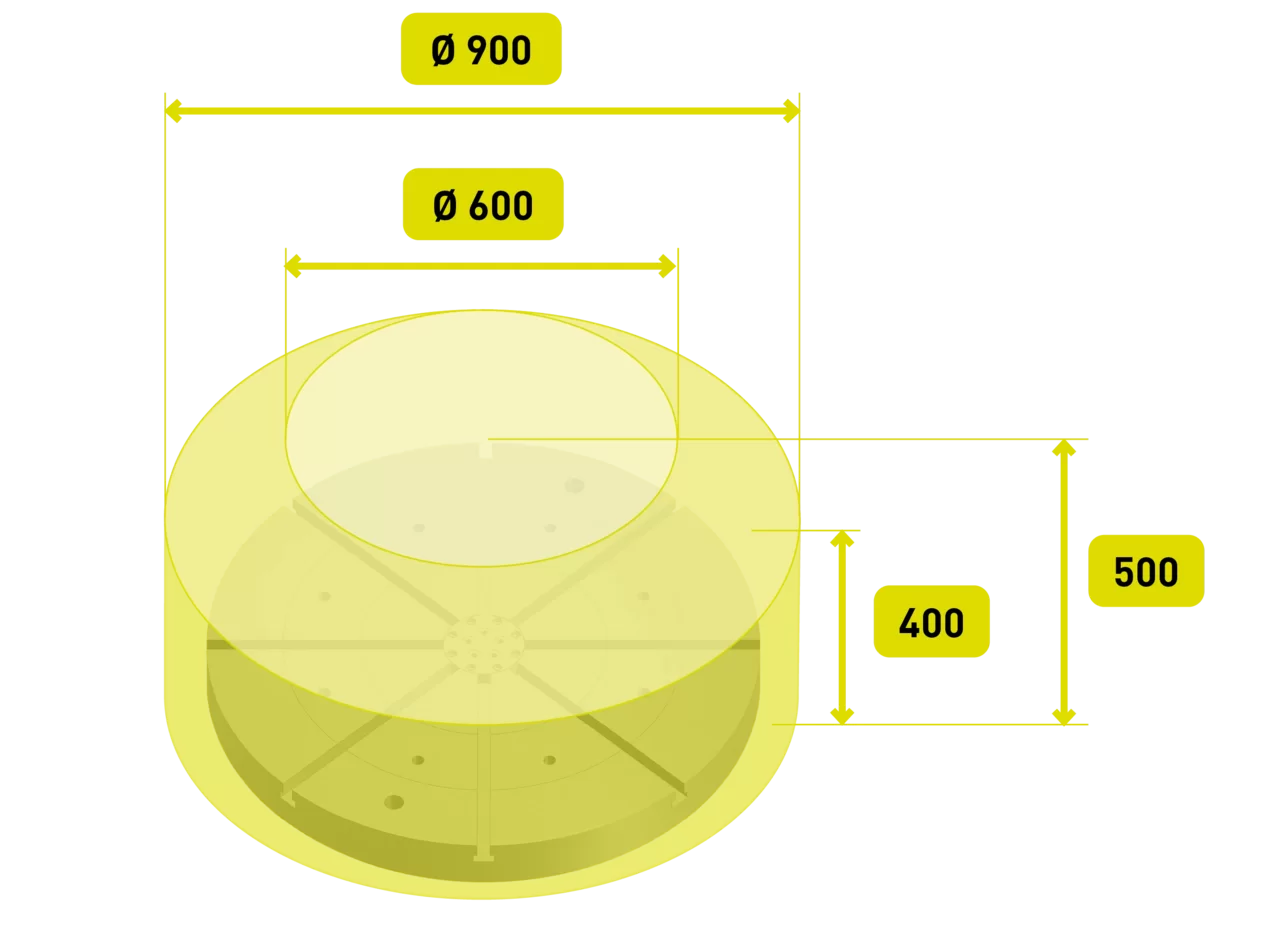

Maximale Bauteilgröße
Die SK800 im Einsatz: Maschinenvideo
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.
Motorspindeln HSK63/100

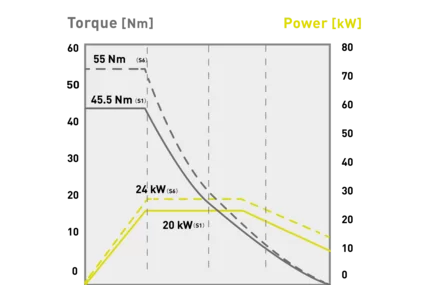

HSK63A 20.000 U/min, 20/24 kW, 45,5/55 Nm

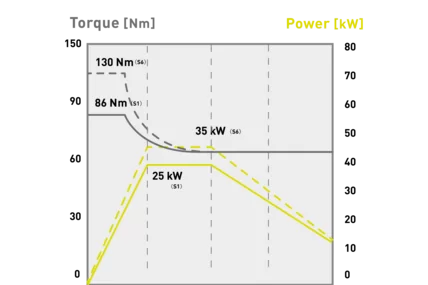

HSK63A 18.000 U/min, 25/35 kW, 86/130 Nm

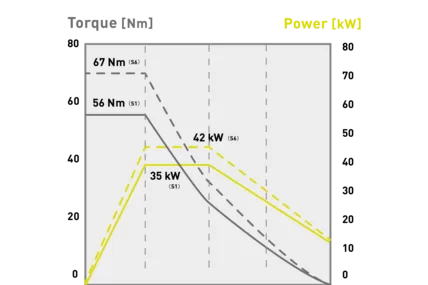

HSK63A 24.000 U/min, 35/42 kW, 55/67 Nm

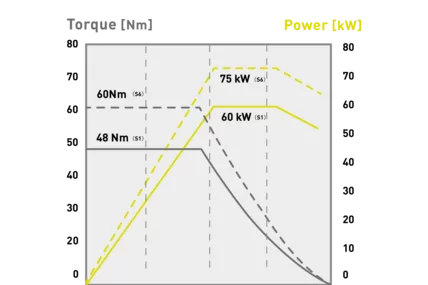

HSK63A 24.000 U/min, 60/75 kW, 48/60 Nm

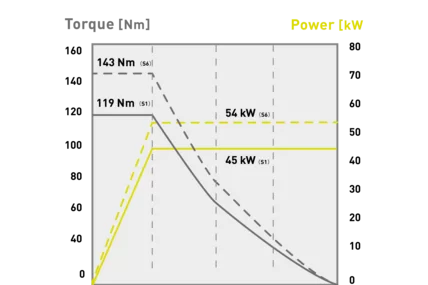

HSK100A 15.000 U/min, 45/54 kW, 119/143 Nm

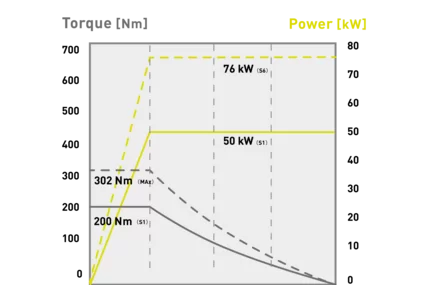

HSK100A 12.000 U/min, 50/76 kW, 200/302 Nm

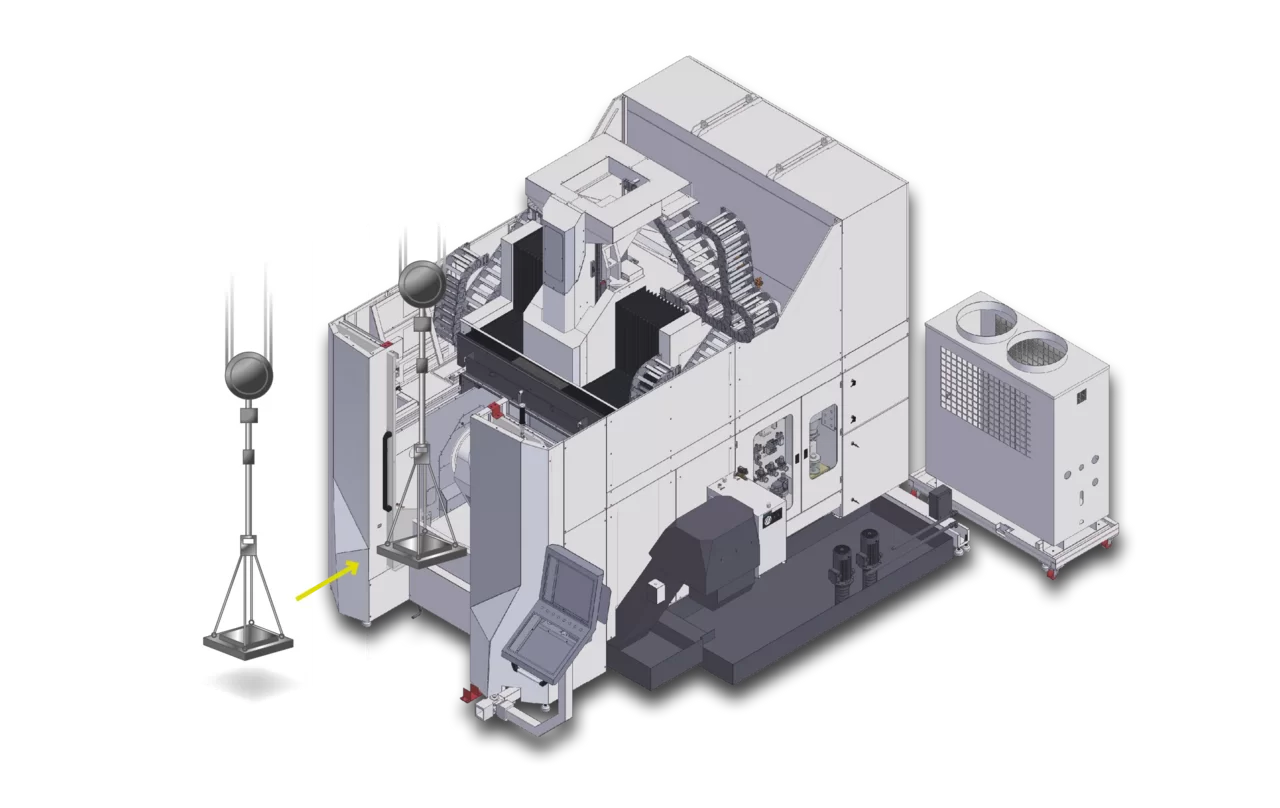

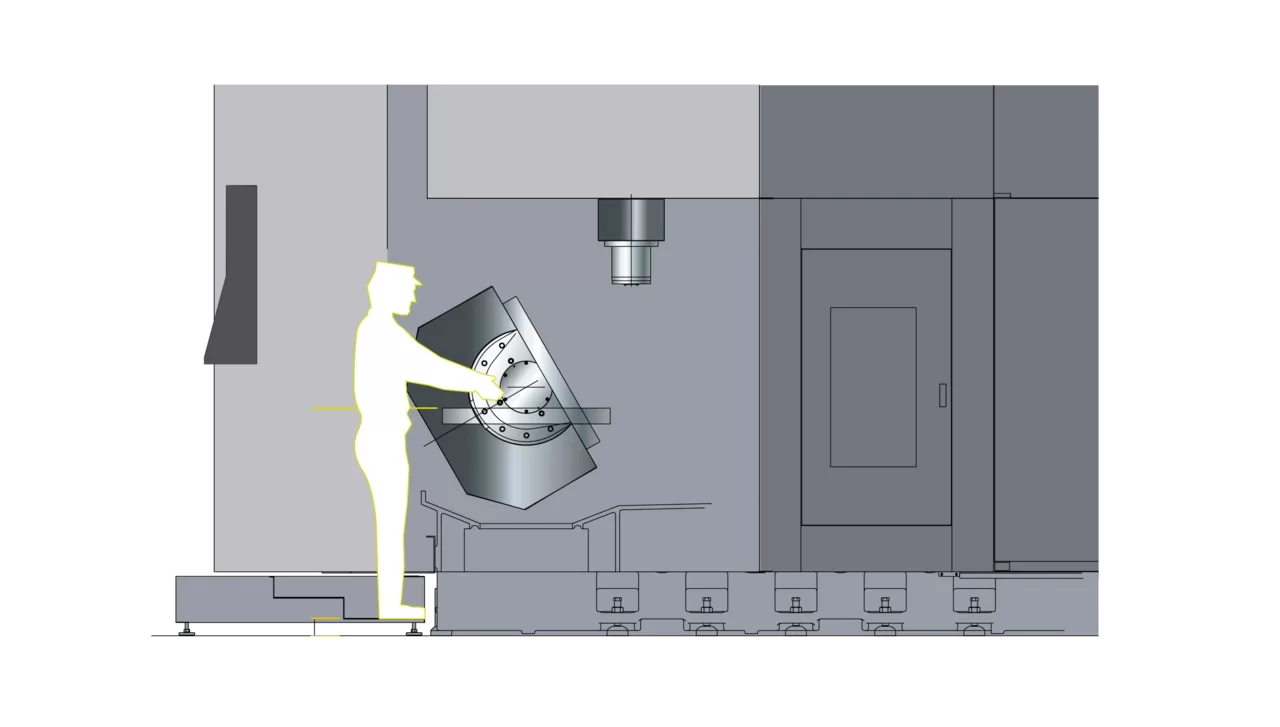

Optimale Zugänglichkeit und einfache Beladung
Die großzügige Türöffnung und das verschiebbare Maschinendach ermöglichen einen komfortablen Zugang zum Arbeitsraum. Werkstücke können einfach und sicher von vorne oder mithilfe eines Krans von oben beladen werden. Der geringe Abstand zum Arbeitstisch erleichtert das Rüsten sowie das Be- und Entladen der Maschine.

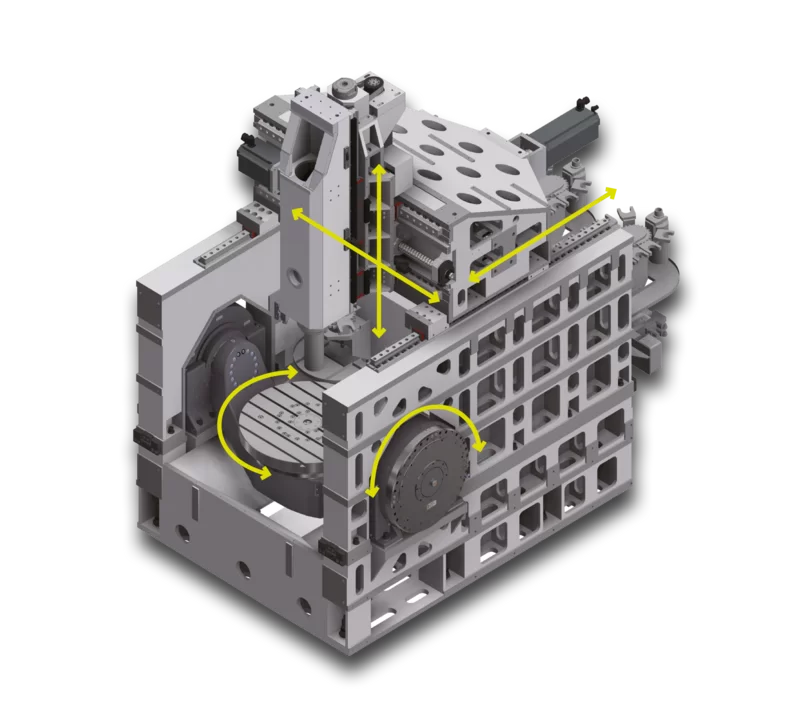

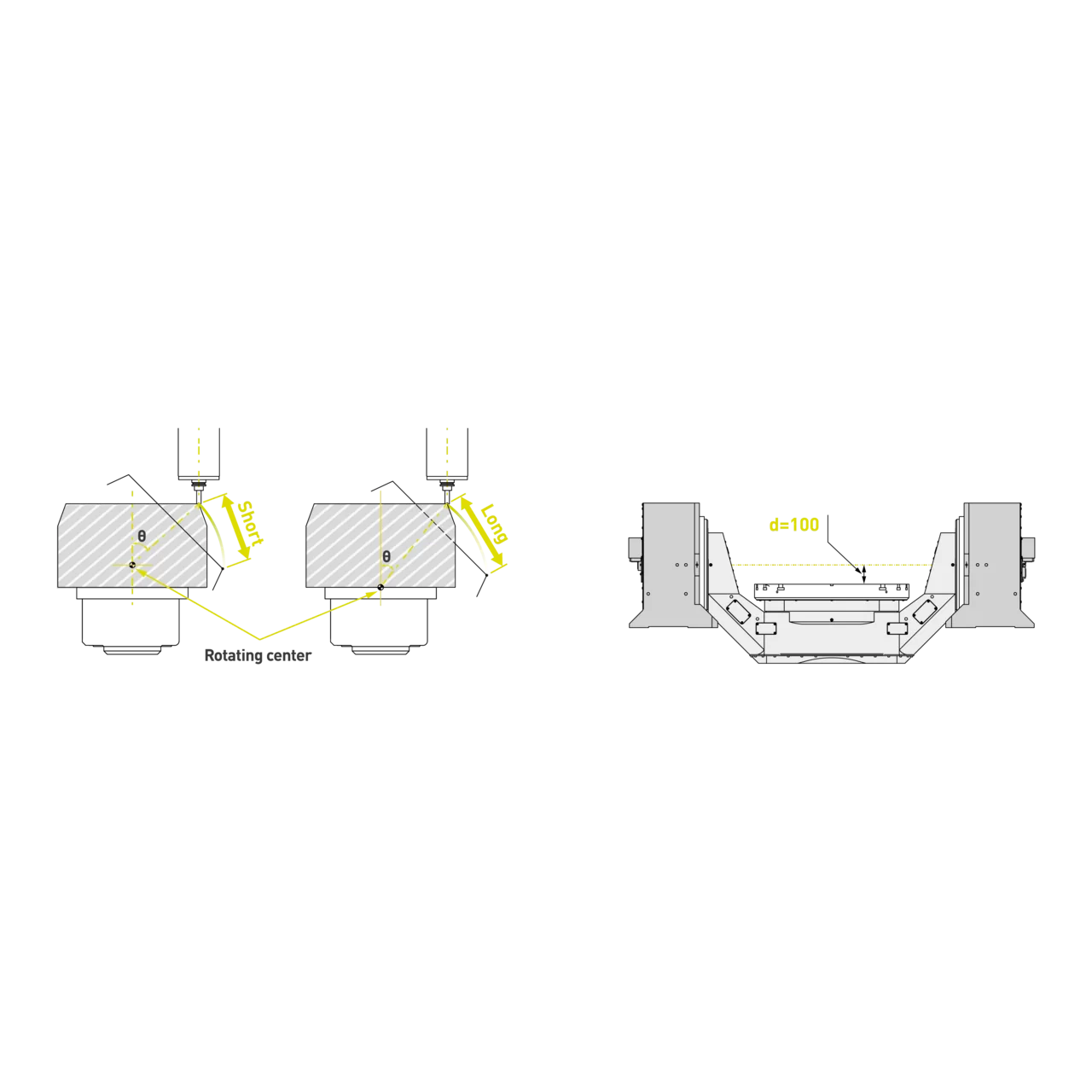

Optimierte Drehpunktposition

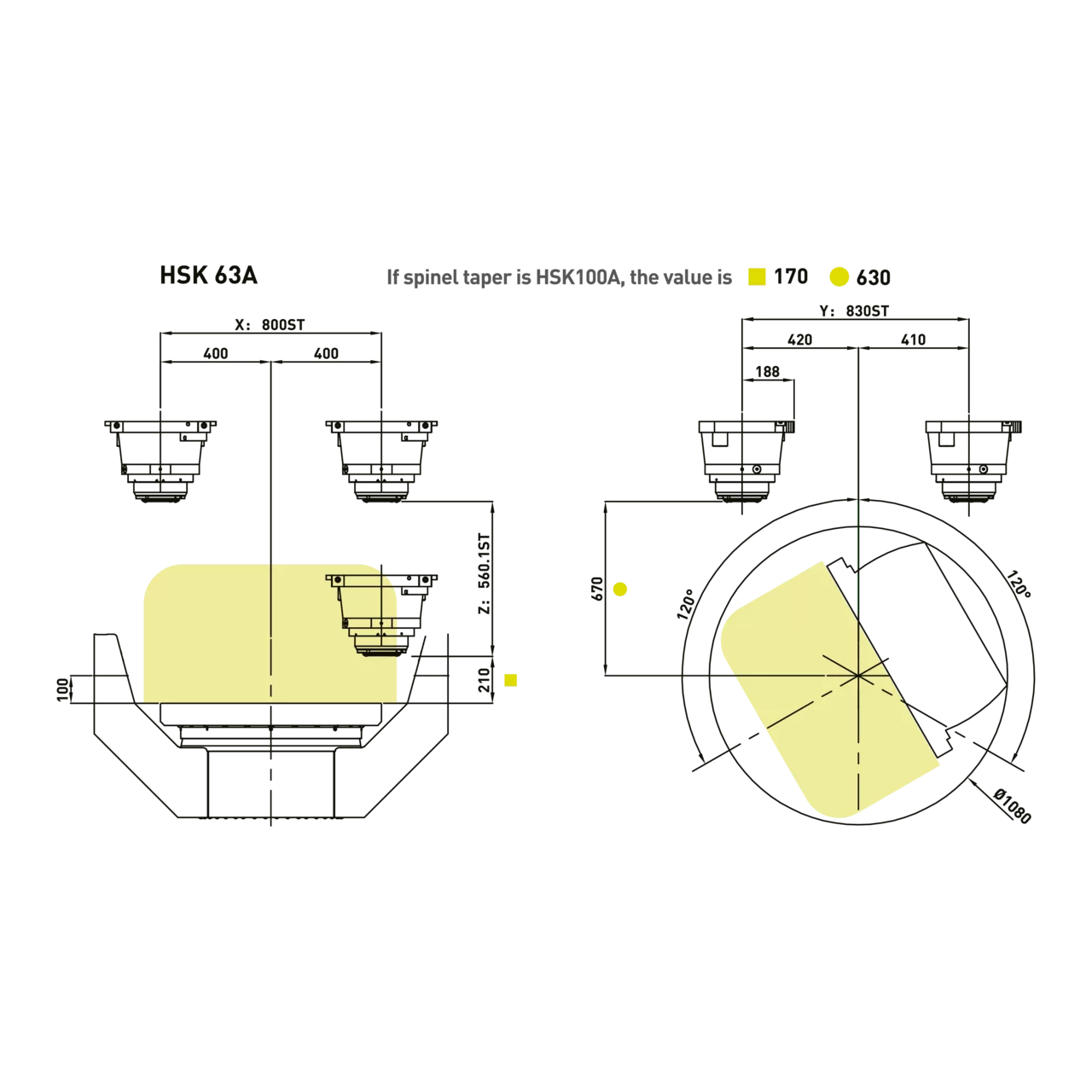

Großzügiger Bearbeitungsbereich
Maschinenabmessungen

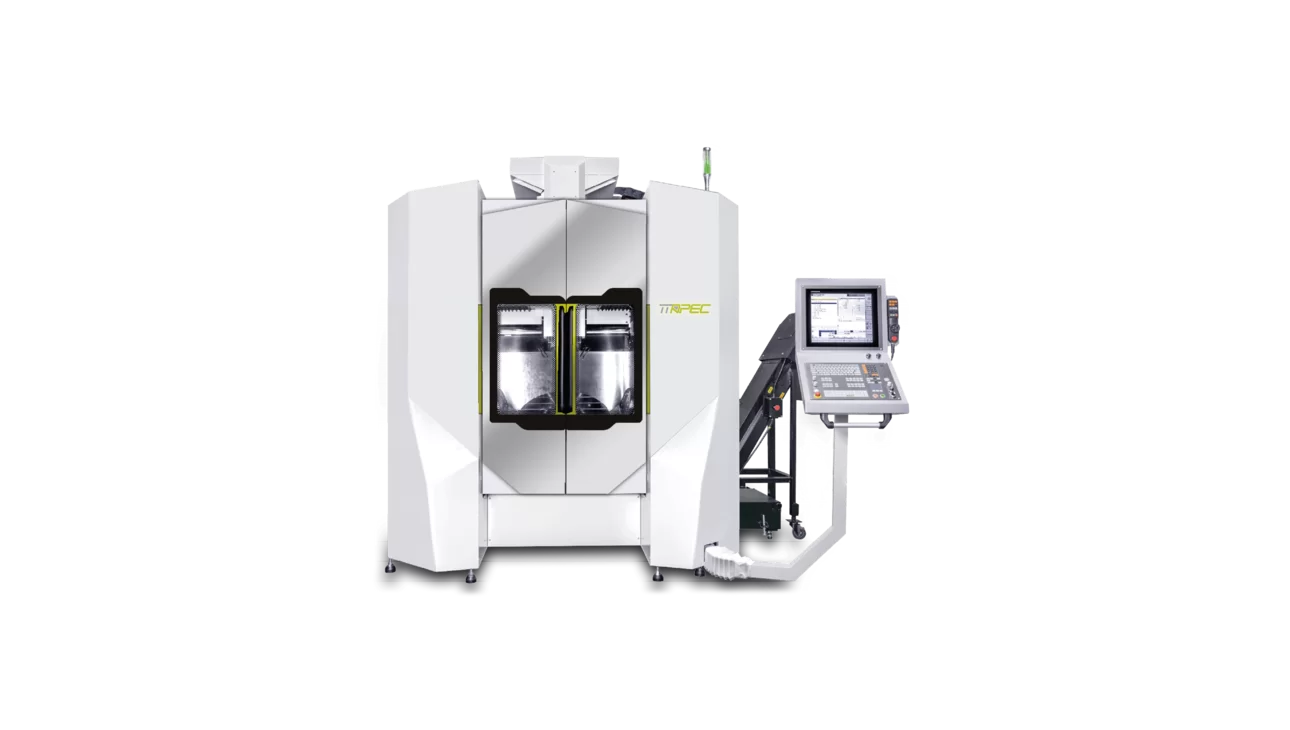

SK800
