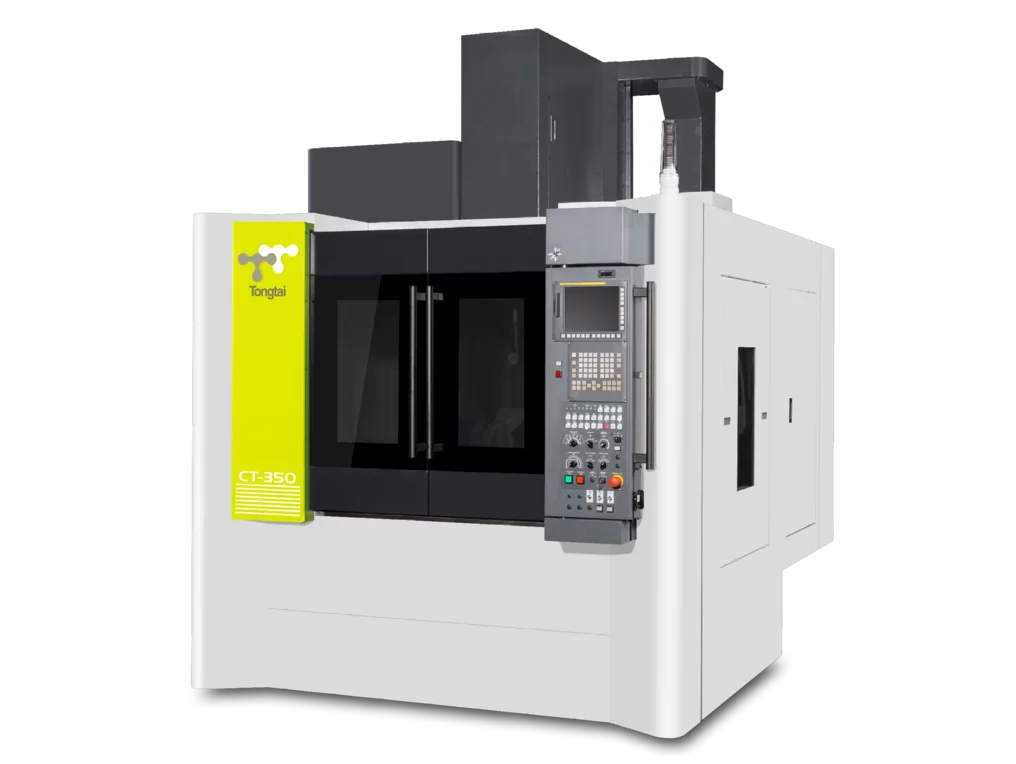

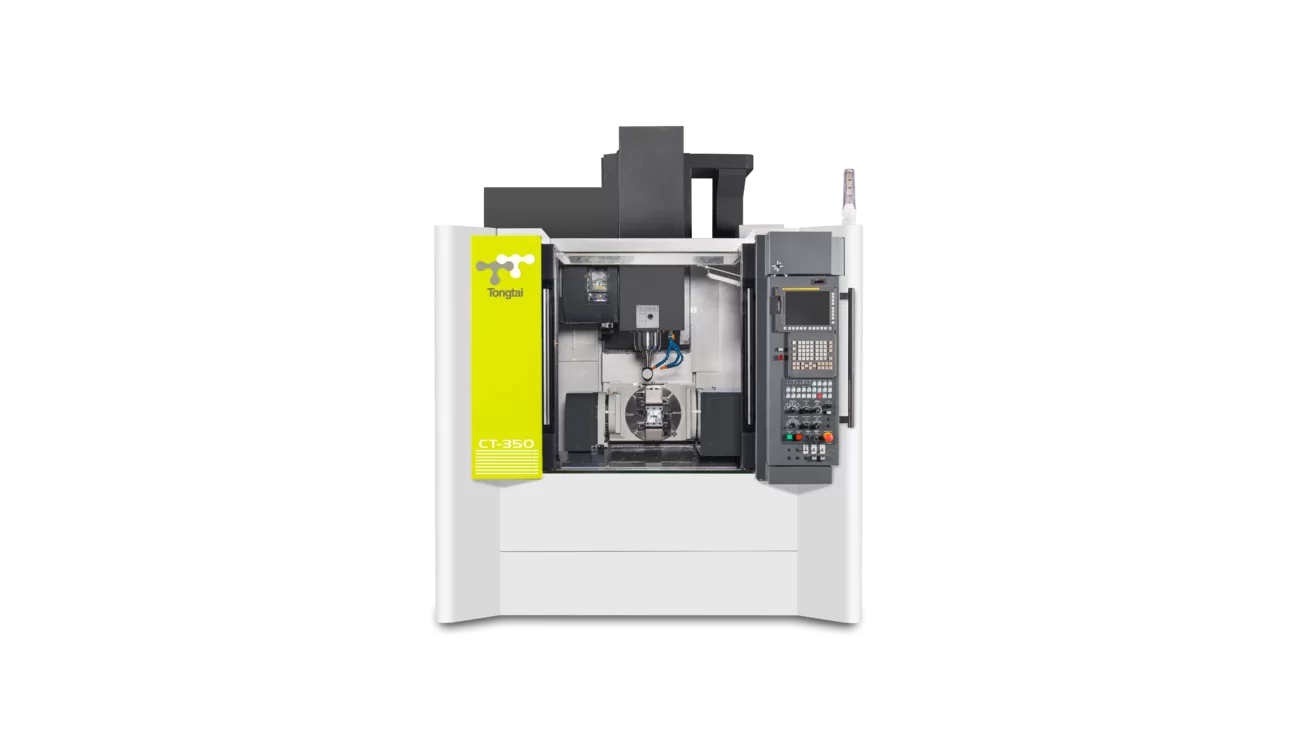

CT350
Vertikales 5-Achs-Bearbeitungszentrum
Die CT-350 ist als vertikales 5-Achs-Bearbeitungszentrum für die Bearbeitung komplexer Präzisionsbauteile in der Luft- und Raumfahrt, Automobilindustrie, Medizintechnik, Elektronik und im Formenbau ausgelegt.
Durch die 5-Achs-Bearbeitung können Aufspannvorgänge reduziert und die Bearbeitungseffizienz gesteigert werden.

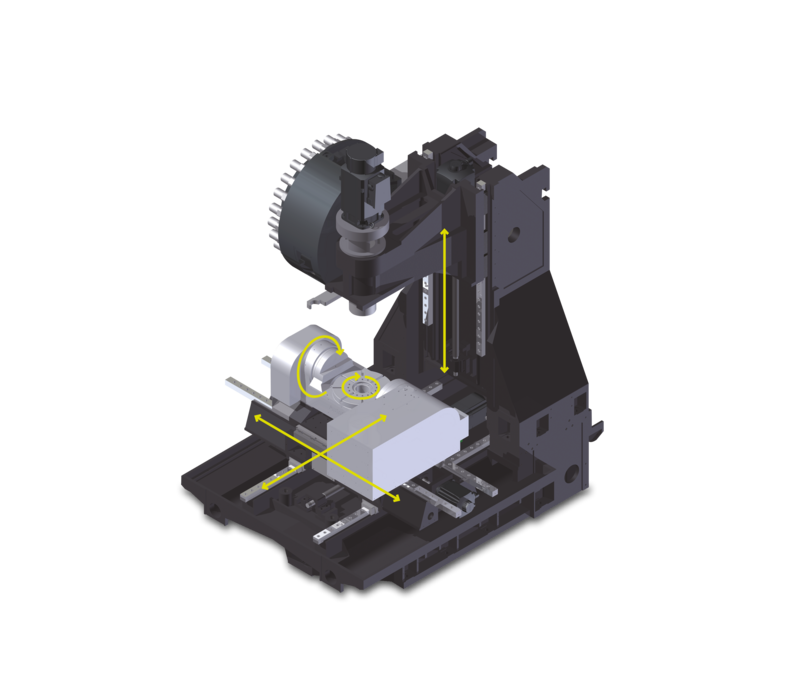

Die hochsteife Maschinenstruktur, groß dimensionierte Rollenführungen in den Linearachsen, vorgespannte Kugelgewindetriebe sowie Rollenkurvengetriebe der A- und C-Achse unterstützen eine hohe Bearbeitungs- und Positioniergenauigkeit.
Kernvorteile:
Hohe Struktursteifigkeit durch breite Säulenkonstruktion und groß dimensionierte Rollenführungen
Spielfreier und hochsteifer A-/C-Achsantrieb
Vorgespannte Kugelgewindetriebe für spielfreien Bearbeitung und langfristige Genauigkeit
BBT-Doppelkontakt-Werkzeugaufnahme für hohe Stabilität bei der Zerspanung
Technische Details:
*Optionen verfügbar
| Maschinenmodell | CT350 |
|---|---|
| Anzahl Achsen | 5 |
| X/Y/Z Verfahrweg [mm] | 400/510/510 |
| X/Y/Z Vorschub [m/min] | 36/36/30 |
| Max. Tischbelastung [kg] | 200 |
| Maximale Bauteilgröße [mm] | ø380x220 |
| Werkzeugaufnahme* | BBT40 |
| Werkzeugkapazität* | 24 |
| Steuerungen* | Siemens One |

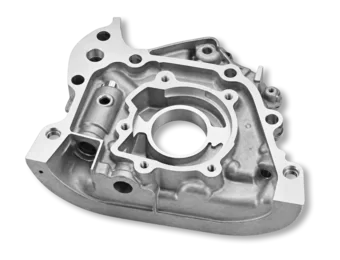

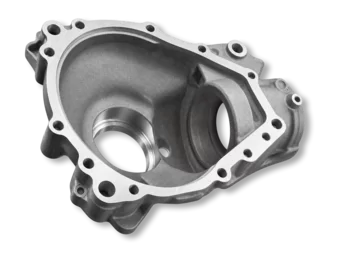

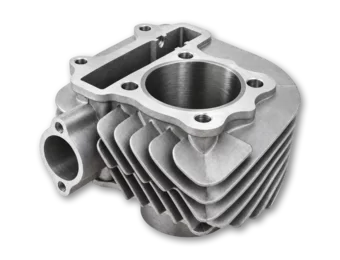

Typische Bauteile
Die CT350 eignet sich für komplexe Präzisionsbauteile für die Luft- und Raumfahrt, Automobilindustrie, Medizintechnik, Elektronik und den Formenbau; kleine bis mittelgroße 5-Achs-Bauteile mit komplexen Konturen und mehreren Bearbeitungsseiten.
Maximale Bauteilgröße

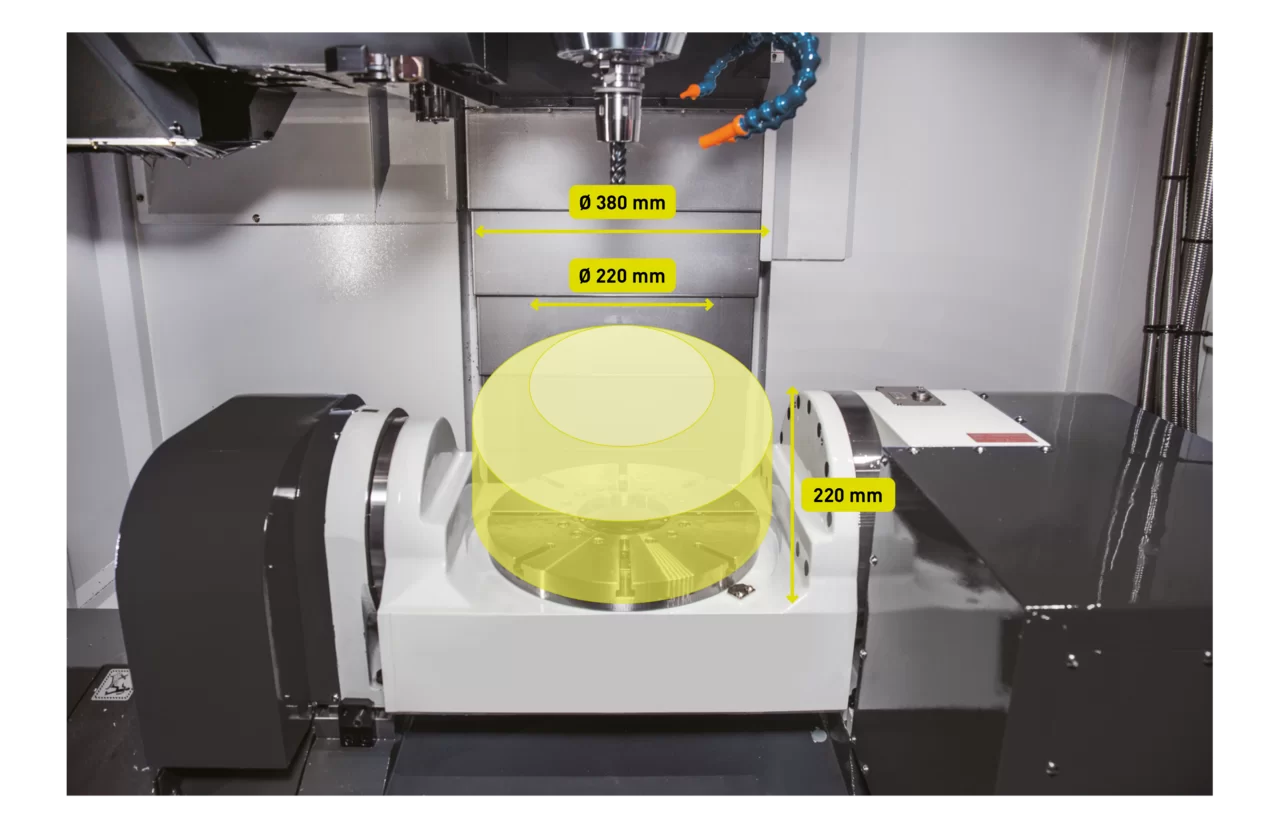

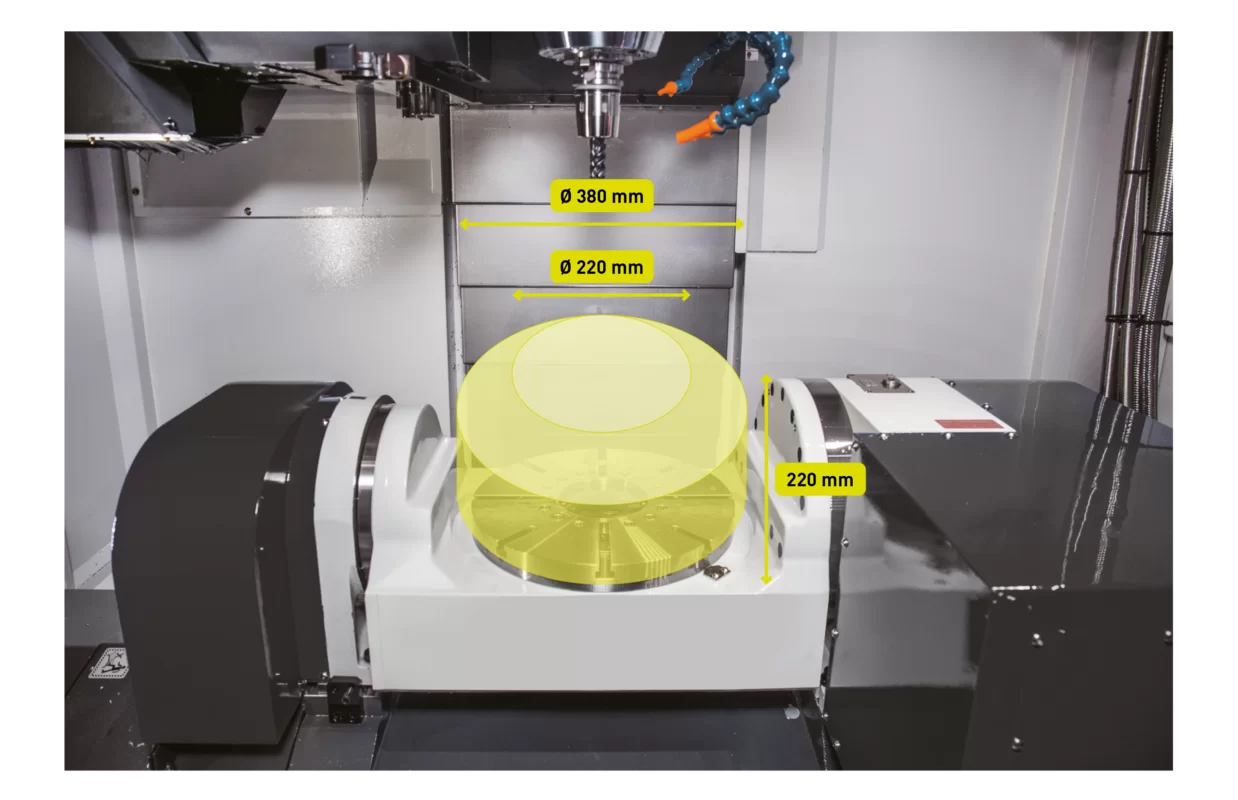

Der Ø-350-mm-Rundtisch ist für Werkstücke bis Ø 380 mm bei einer maximalen Werkstückhöhe von 220 mm ausgelegt. Mit Verfahrwegen von 400/510/510 mm in X/Y/Z sowie einem A-Achs-Schwenkbereich von +30° bis −120° bietet die CT-350 einen kompakten Arbeitsraum für die Mehrseiten- und Simultanbearbeitung komplexer Bauteile.
Zugänglichkeit & Beladung

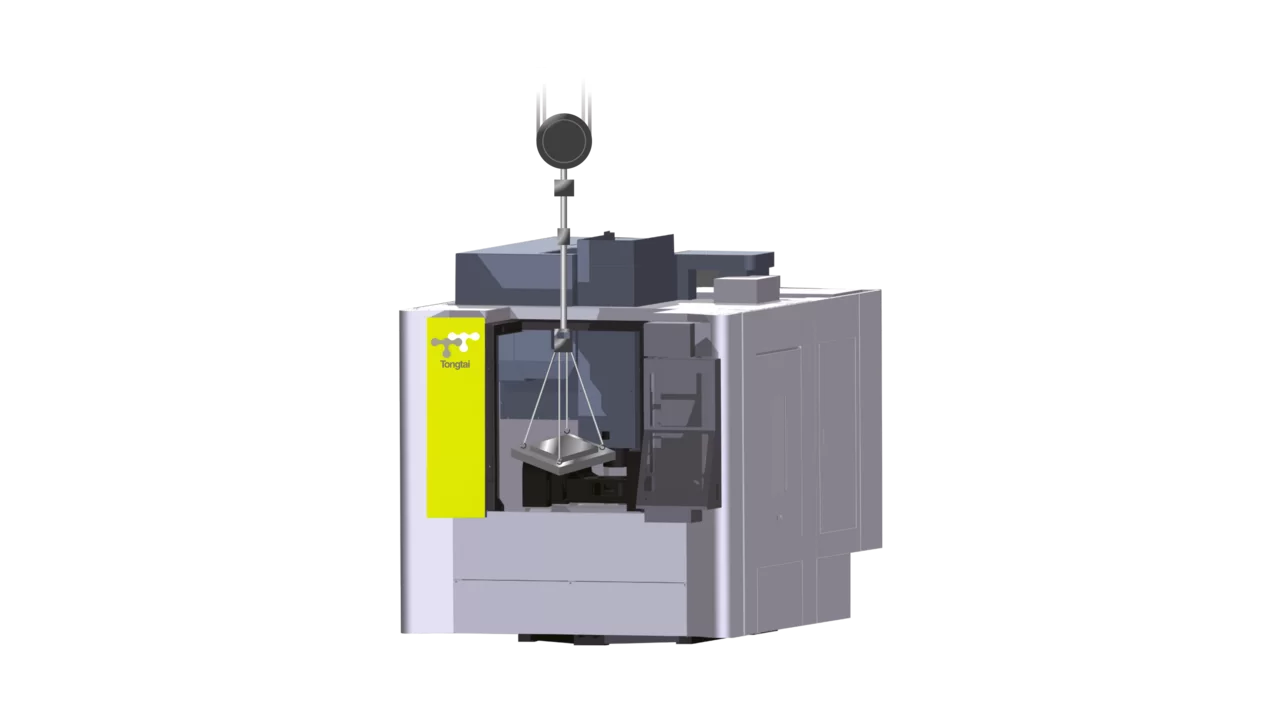

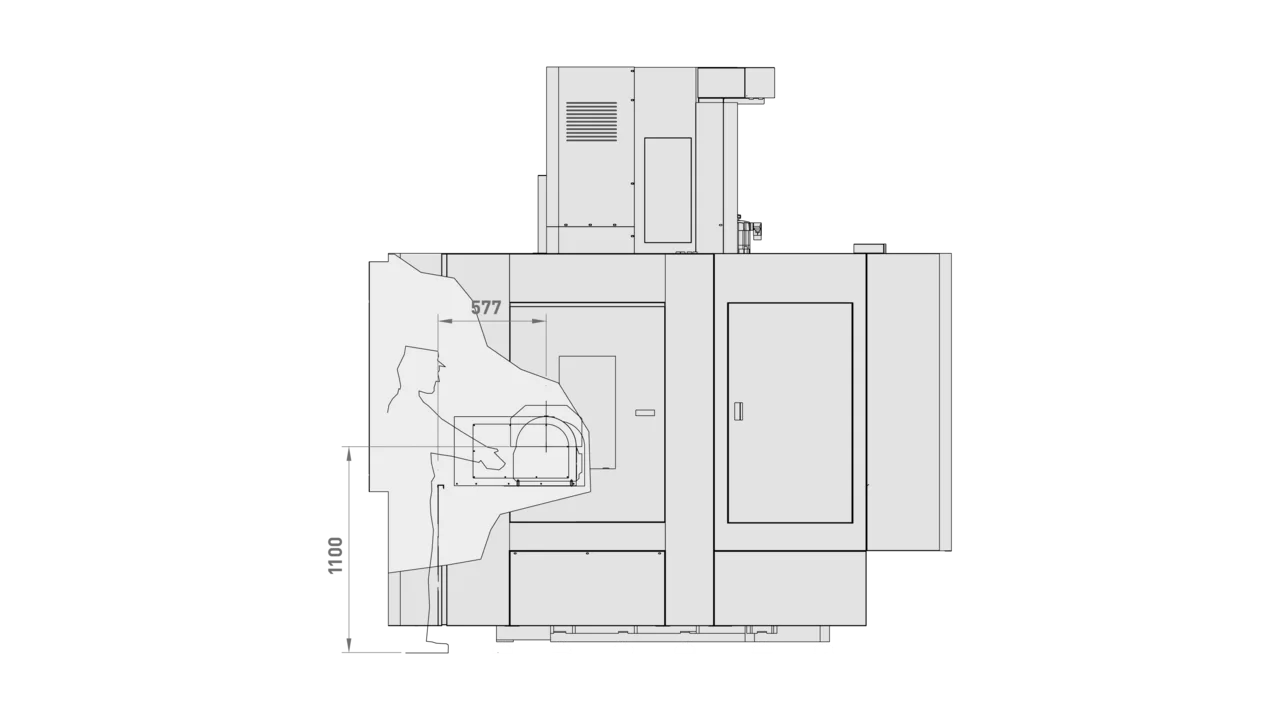

Die ergonomische Tischhöhe und der geringe Abstand zum Bediener ermöglichen eine komfortable Maschinenbedienung. Der großzügige Arbeitsraum erleichtert die Be- und Entladung, auch mithilfe eines Hallenkrans.

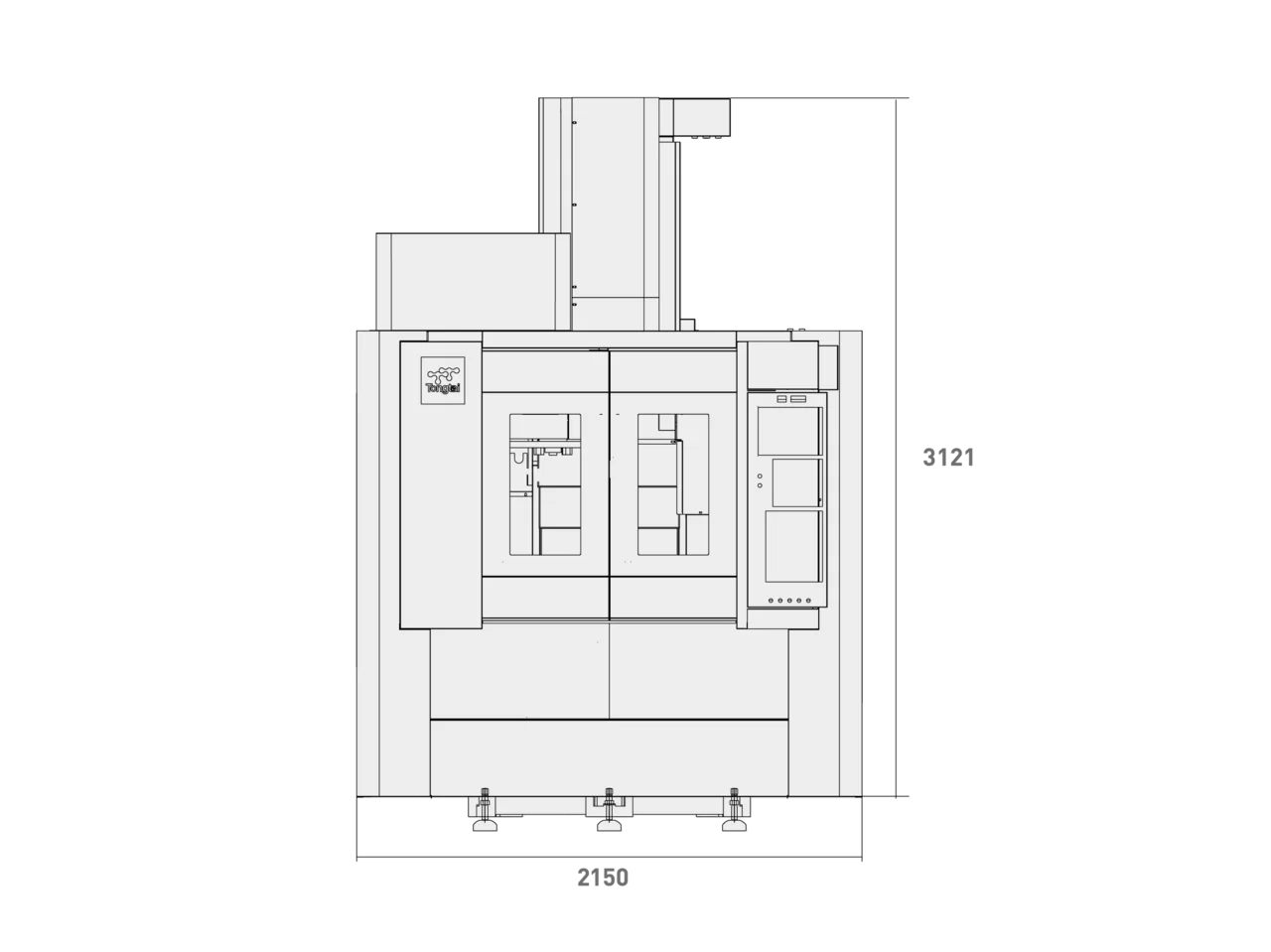

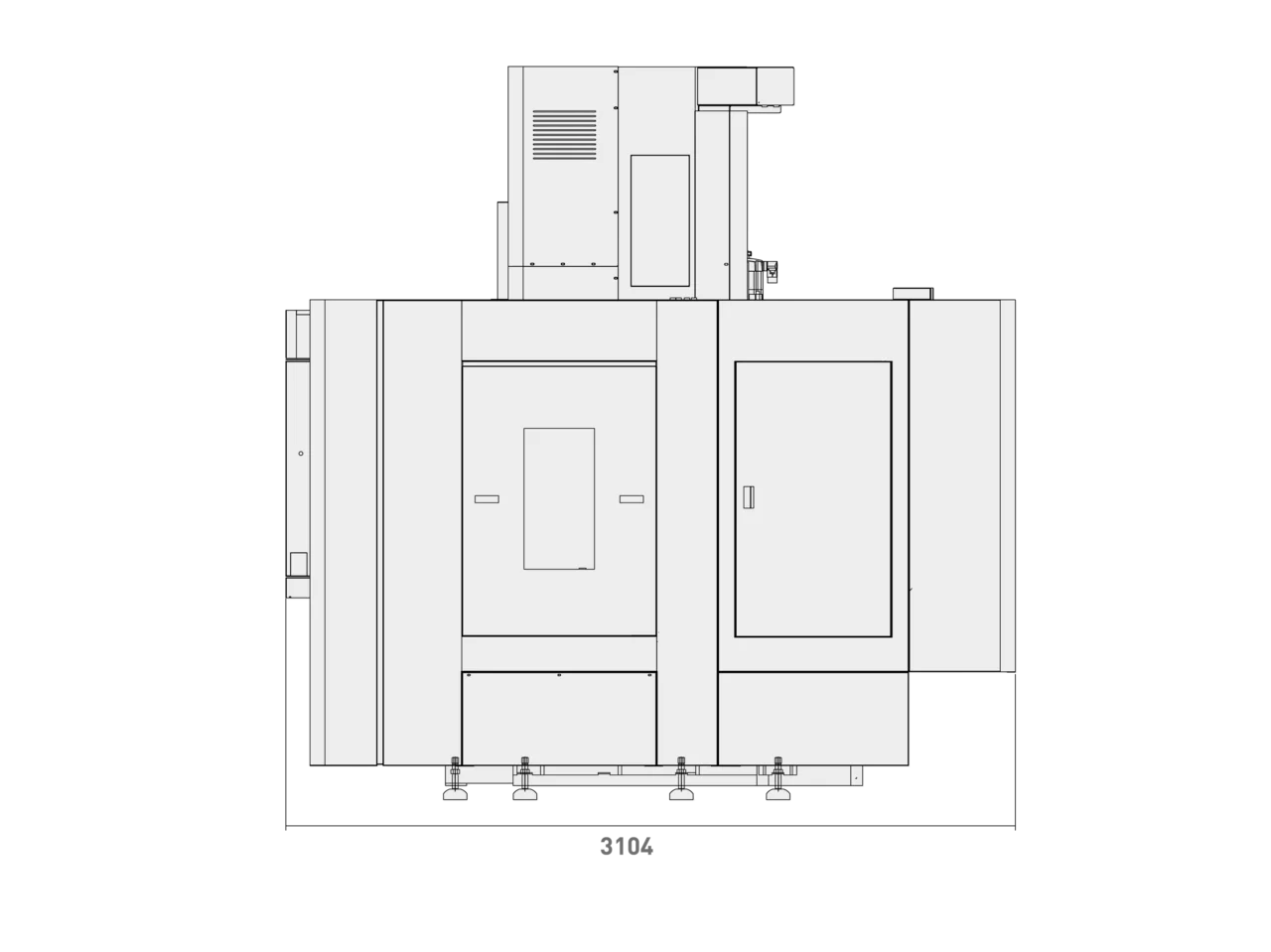

Maschinenabmessungen
Video: Die CT350 im Einsatz
