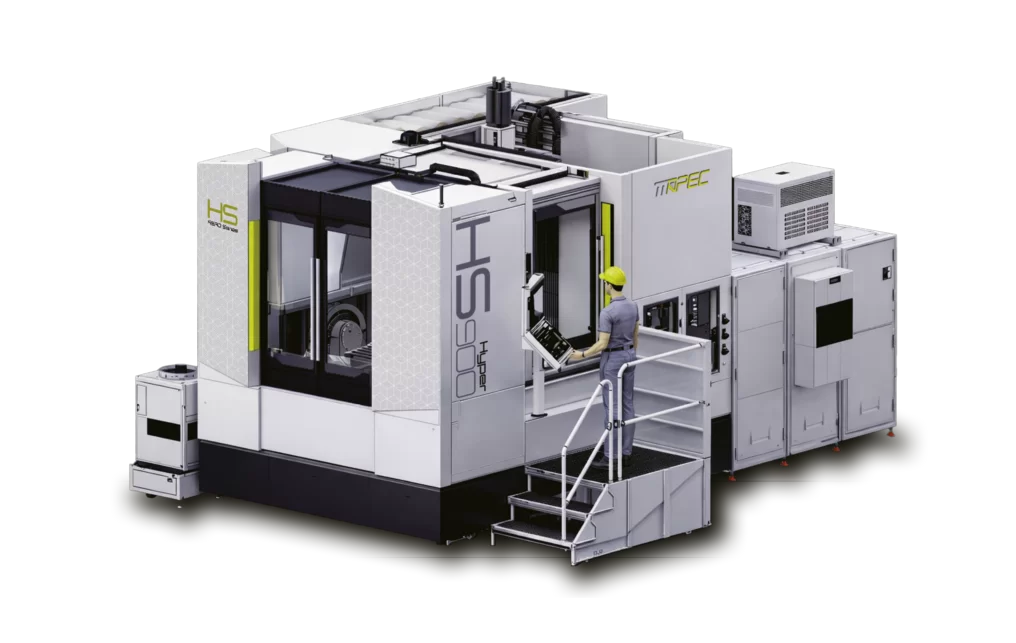

HS900 Hyper

Horizontales 5-Achs-Bearbeitungszentrum

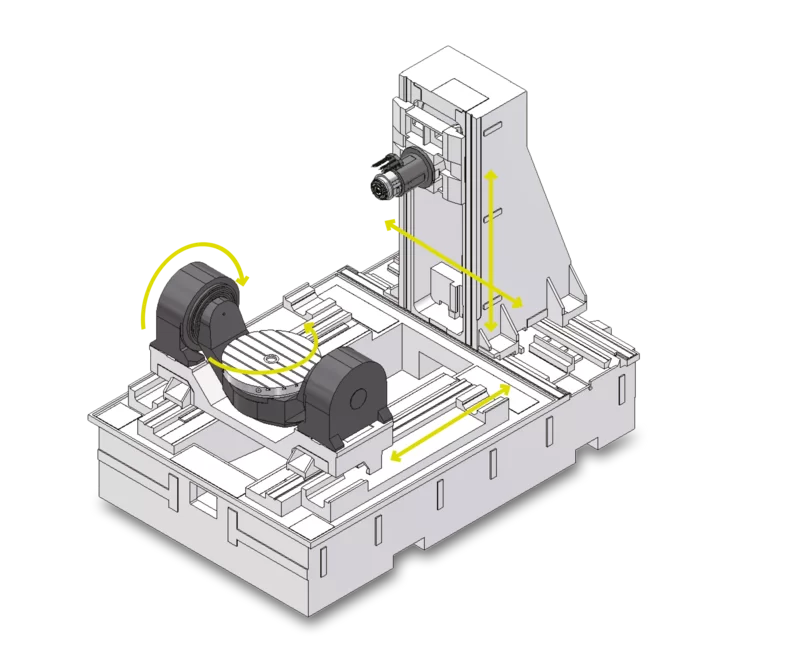

Die HS900 Hyper ist für die präzise 5-Achs-Bearbeitung großer und komplexer Strukturbauteile sowie anspruchsvoller Mehrseiten- und Tiefkavitätengeometrien konzipiert. Die symmetrischen Z-Achsen, der doppelte Kugelgewindetrieb der Z Achse sowie die direkt angetriebenen A- und B-Achsen unterstützen die hohe Strukturstabilität, Positioniergenauigkeit und Bearbeitungsdynamik. Hochpräzise Heidenhain-Messsysteme auf allen fünf Achsen und die leistungsstarke HSK100ASpindel ergänzen das Maschinenkonzept für anspruchsvolle Zerspanungsaufgaben.

Kernvorteile:

Hohe Bearbeitungsstabilität durch symmetrische Z-Achs-Struktur
Doppel-Kugelgewindetrieb für hohe Steifigkeit und Positioniergenauigkeit der Z-Achse
Direkt angetriebene A-/B-Achsen für präzise und dynamische 5-Achs-Bewegungen
Großer A-Achs-Schwenkbereich von 240° für komplexe Mehrseiten- und Tiefkavitätenbearbeitung
Hohe Achsgenauigkeit durch optische Heidenhain-Messsysteme auf allen fünf Achsen
Effiziente Späneabfuhr durch zentralen Spänefluss und Spänespülsystem inklusive Späneförderer
Leistungsstarke Spindel für anspruchsvolle Zerspanungsaufgaben
Präzisionsgeschabte Kontaktflächen unterstützen eine hohe geometrische Genauigkeit der Maschinenstruktur.

Anfrage senden

Technische Details:

Maschinenmodell	HS900	HS900T
Anzahl Achsen	5
X/Y/Z Verfahrweg [mm]	1050/1350/1050
X/Y/Z Vorschub [m/min]	60/60/60
Max. Tischbelastung [kg]	1300
Maximale Bauteilgröße [mm]	ø1020x1050

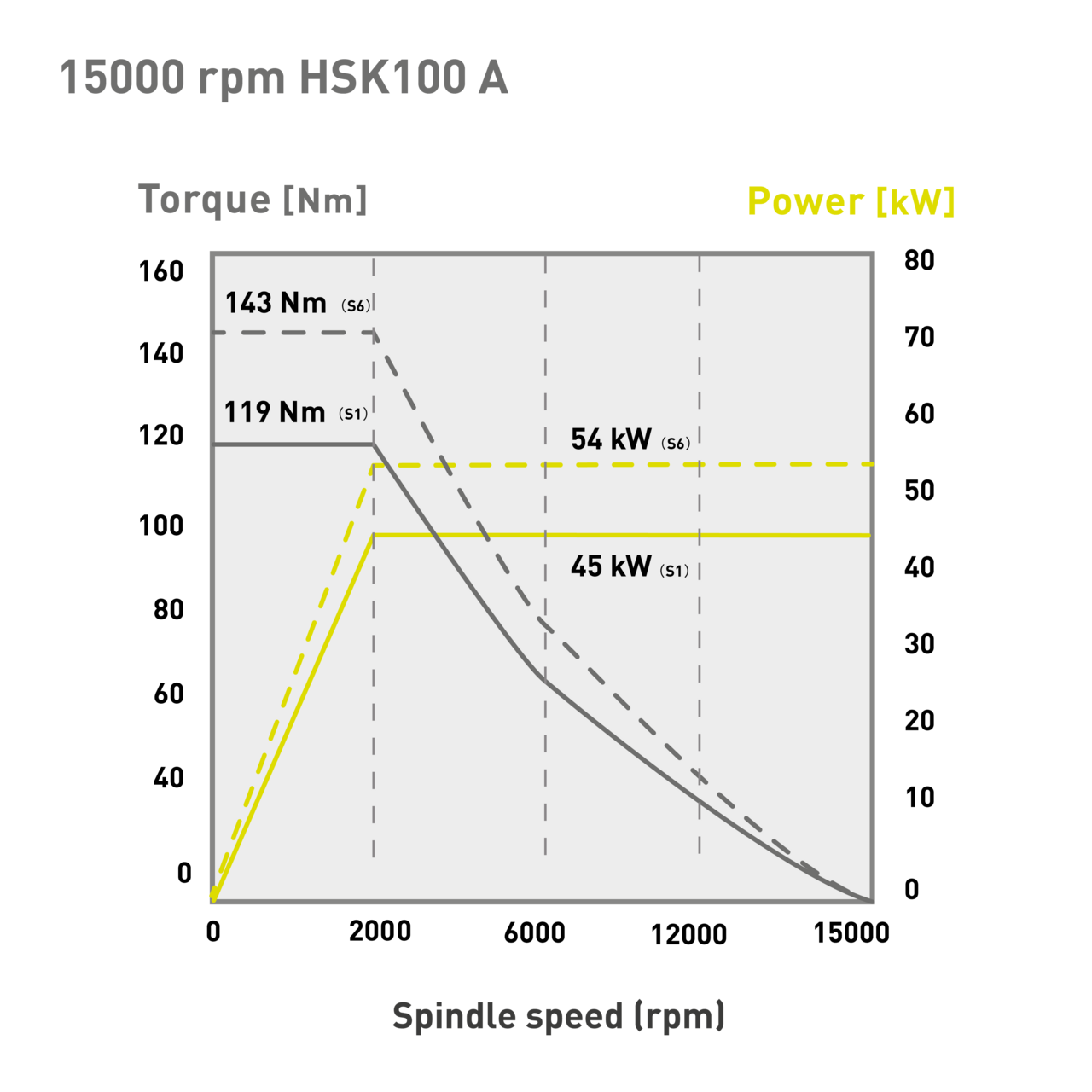

Spindel	15.000 U/min; 45/54 kW; 119/143 Nm (S6 60%)	12.000 U/min; 50/76 kW; 200/302 Nm (S6 60%)
Werkzeugaufnahme	HSK100A	HSK100T
Werkzeugkapazität*	60
Steuerungen*	Heidenhain TNC7

Download (PDF)

Typische Bauteile

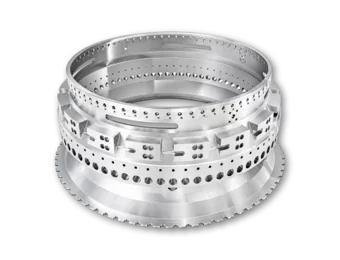

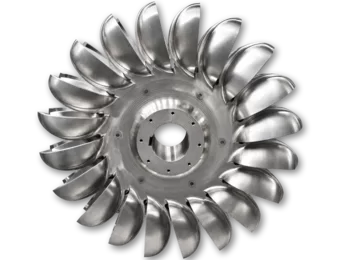

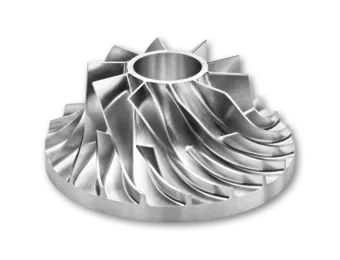

Triebwerksgehäuse, Flap Tracks, große und komplexe 5-Achs-Strukturbauteile, Strukturbauteile aus Superlegierungen, Vakuumkammern und Komponenten für Halbleiterkammern
