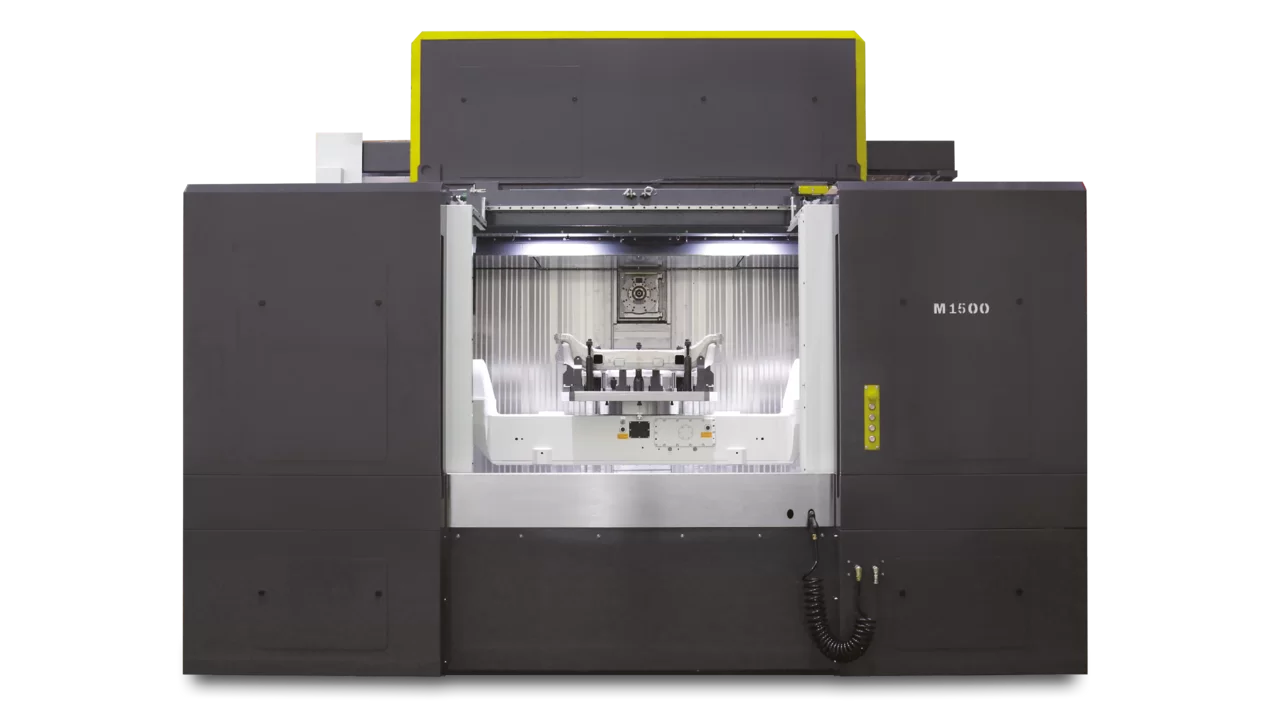

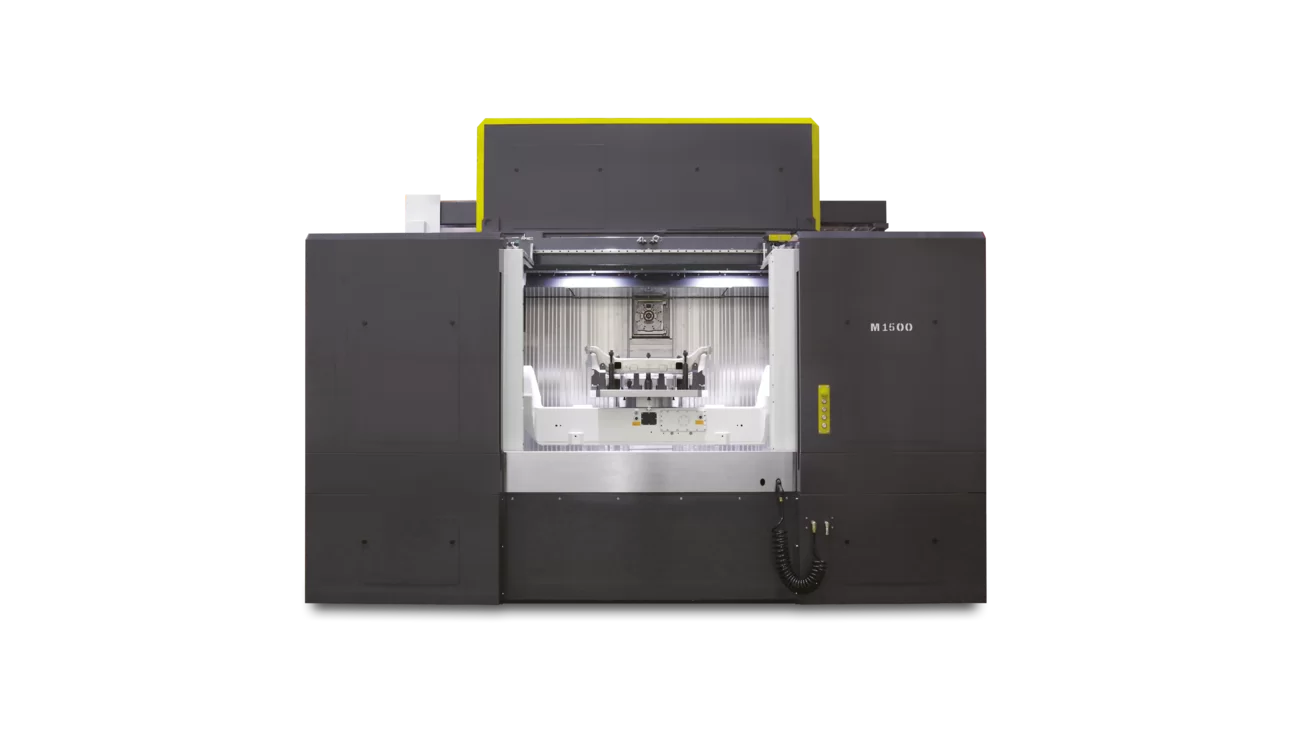

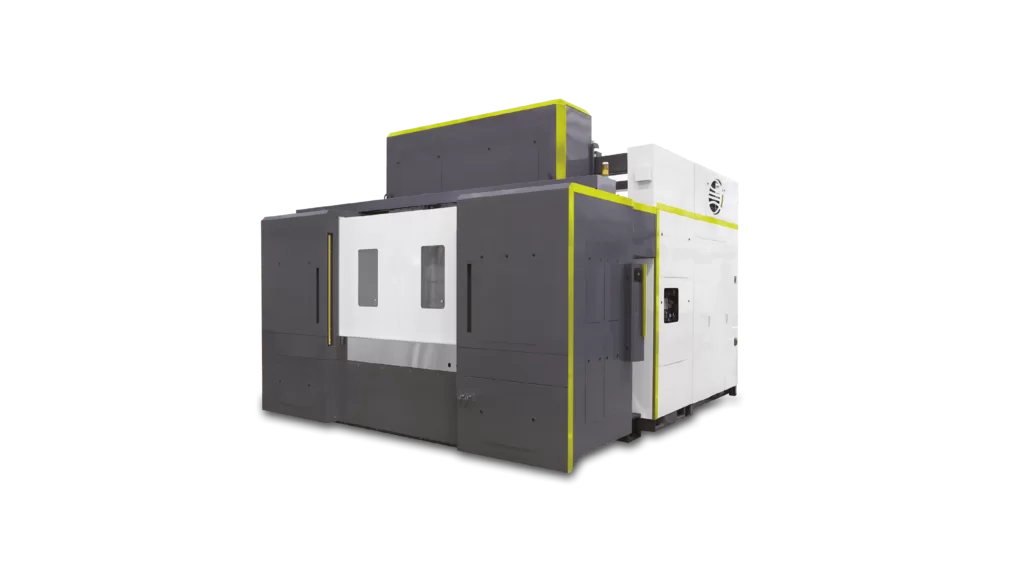

M1500
Horizontales Bearbeitungszentrum für flexible Mehrseiten- und 5-Achs-Bearbeitung
Die M1500 ist für die produktive Bearbeitung mittelgroßer bis großer Strukturbauteile konzipiert. Ein großzügiger Arbeitsraum, dynamische Linearachsen und eine flexibel konfigurierbare A-/B-Achslösung ermöglichen ein breites Bearbeitungsspektrum. Zwei leistungsstarke Spindelvarianten sowie Funktionen zur Prozessüberwachung und effizienten Späneabfuhr ergänzen das Maschinenkonzept für eine zuverlässige und wirtschaftliche Fertigung.
Kernvorteile:
Hohe Achsdynamik durch Linearmotorantrieb der X-Achse und Eilgänge bis 90 m/min

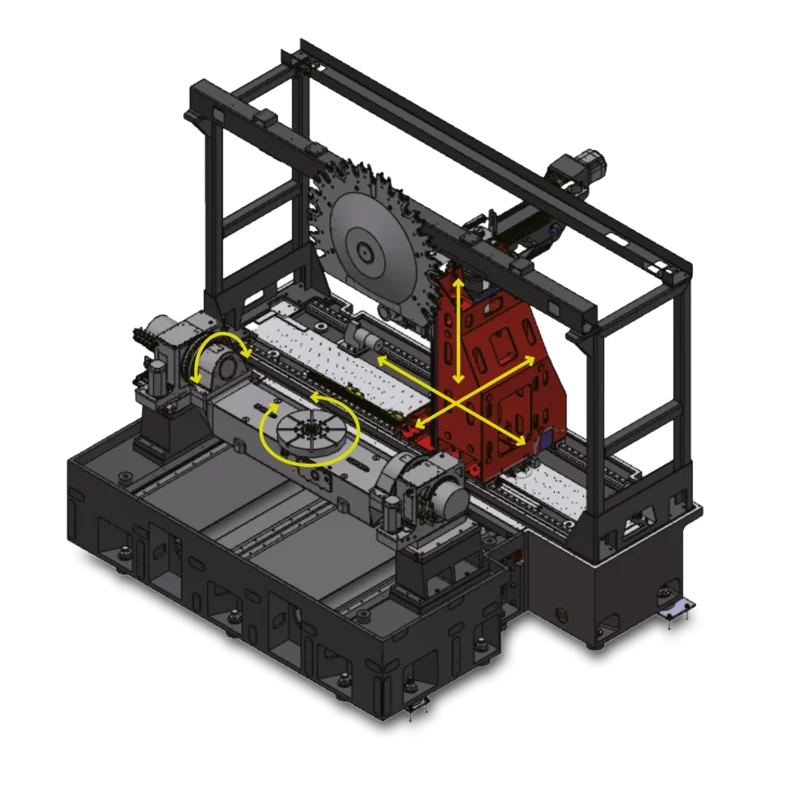

Flexible Mehrseiten- und 5-Achs-Bearbeitung durch A- bzw. A+B-Achskonfiguration
Großer Arbeitsbereich mit einem maximalen Schwenkdurchmesser von Ø 1.500 mm
Hohe Tragfähigkeit und Steifigkeit der A-Achse durch Doppelantrieb
HSK-A63- und HSK-A100-Spindelvarianten für unterschiedliche Leistungsanforderungen
Technische Details:
*Optionen verfügbar
| Maschinenmodell | M1500 (A63) | M1500 (A100) |
|---|---|---|
| Anzahl Achsen* | 5 | |
| X/Y/Z Verfahrweg [mm] | 1600/900/630 | 1550/800/630 |
| X/Y/Z Vorschub [m/min] | 90/80/80 | 70/60/80 |
| Max. Last auf A-Achse [kg] | 500 | 800 |
| Maximale Bauteilgröße [mm]* | ø1500x820 | |
| Werkzeugaufnahme | HSK-A63 | HSK-A100 |
| Spindel | 18.000, 30/50 (30%) kW, 50/80 (30%) Nm | 12.000, 42/65 (10%) kW, 200/310 (10%) Nm |
| Werkzeugkapazität* | 29 | 26 |
| Steuerung* | Siemens One | |
Typische Bauteile

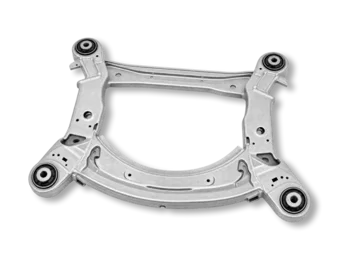

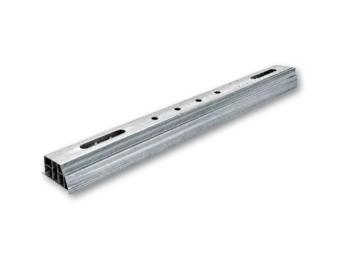

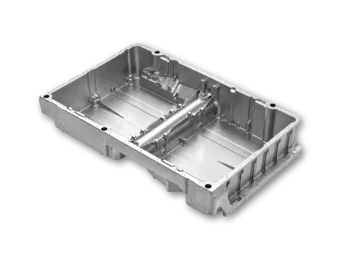

Die M1500 eignet sich für mittelgroße bis große Strukturbauteile, Subframes sowie komplexe Komponenten aus dem Automotive- und Aerospace-Bereich.

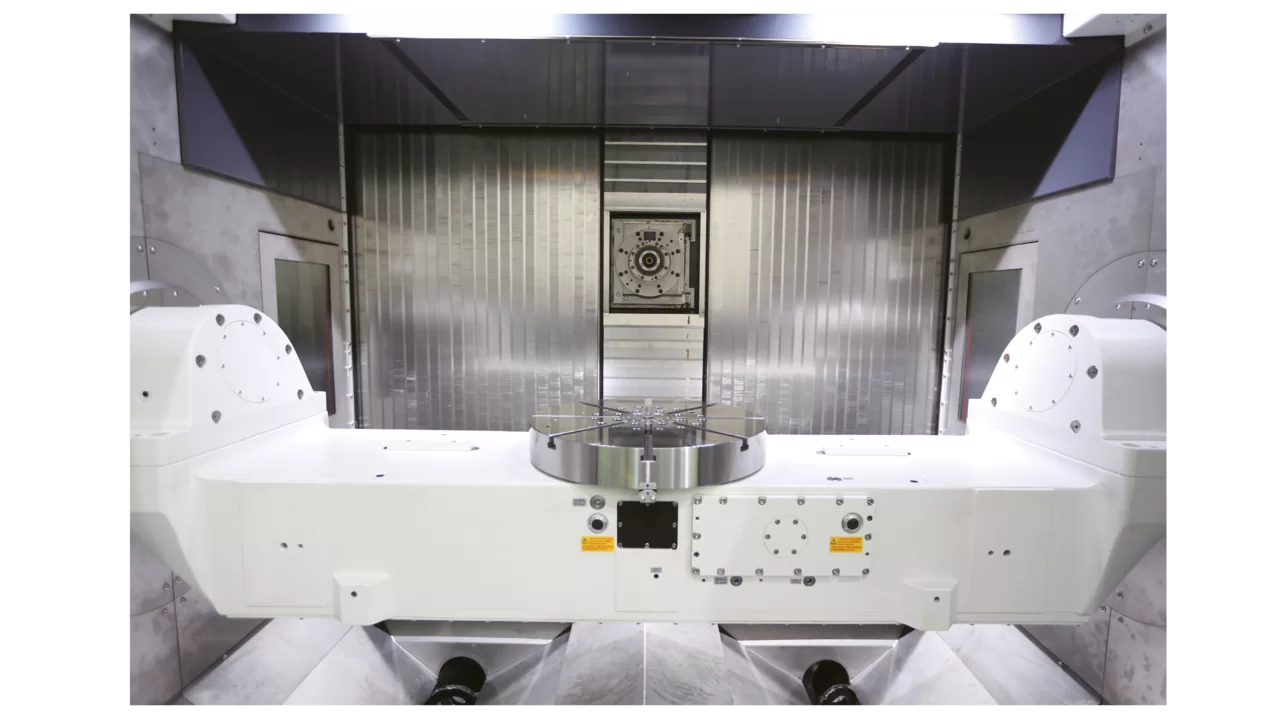

Maximale Bauteilgröße
Schwenkdurchmesser bis Ø 1.500 mm und maximale Tischbelastung bis 800 kg.
Die M1500 im Einsatz: Maschinenvideo
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.
Spindeldiagramme

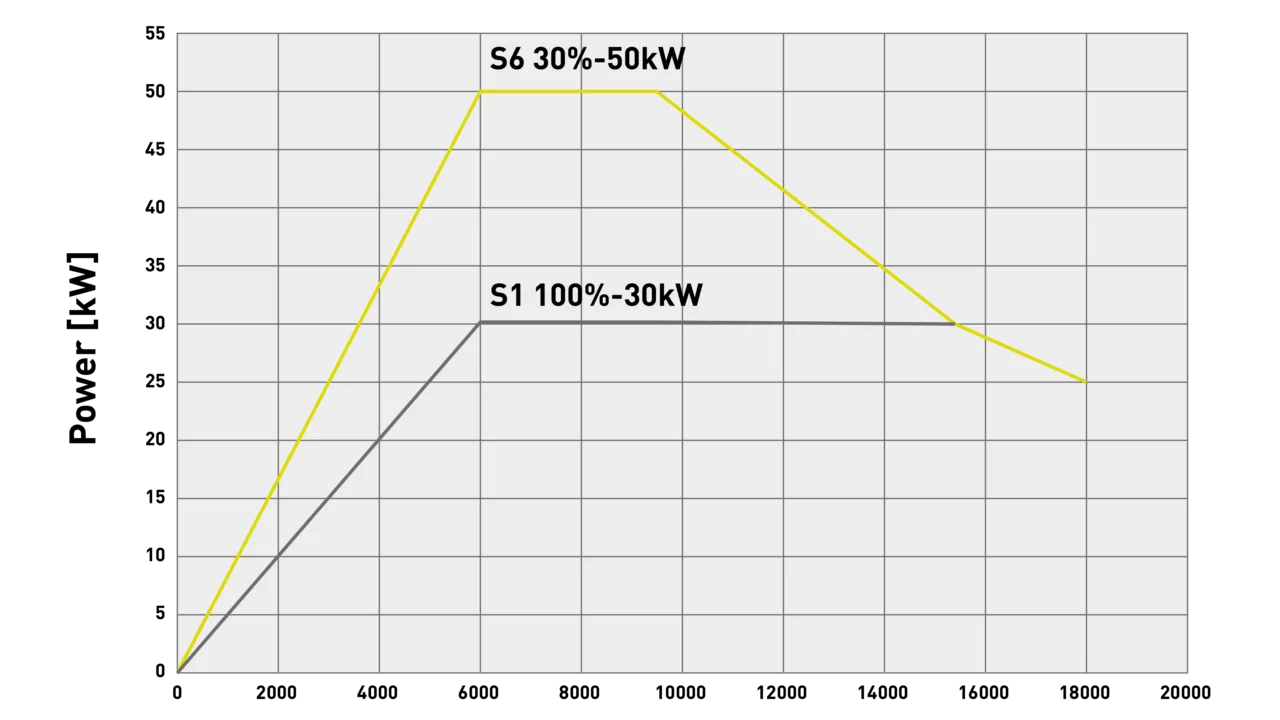

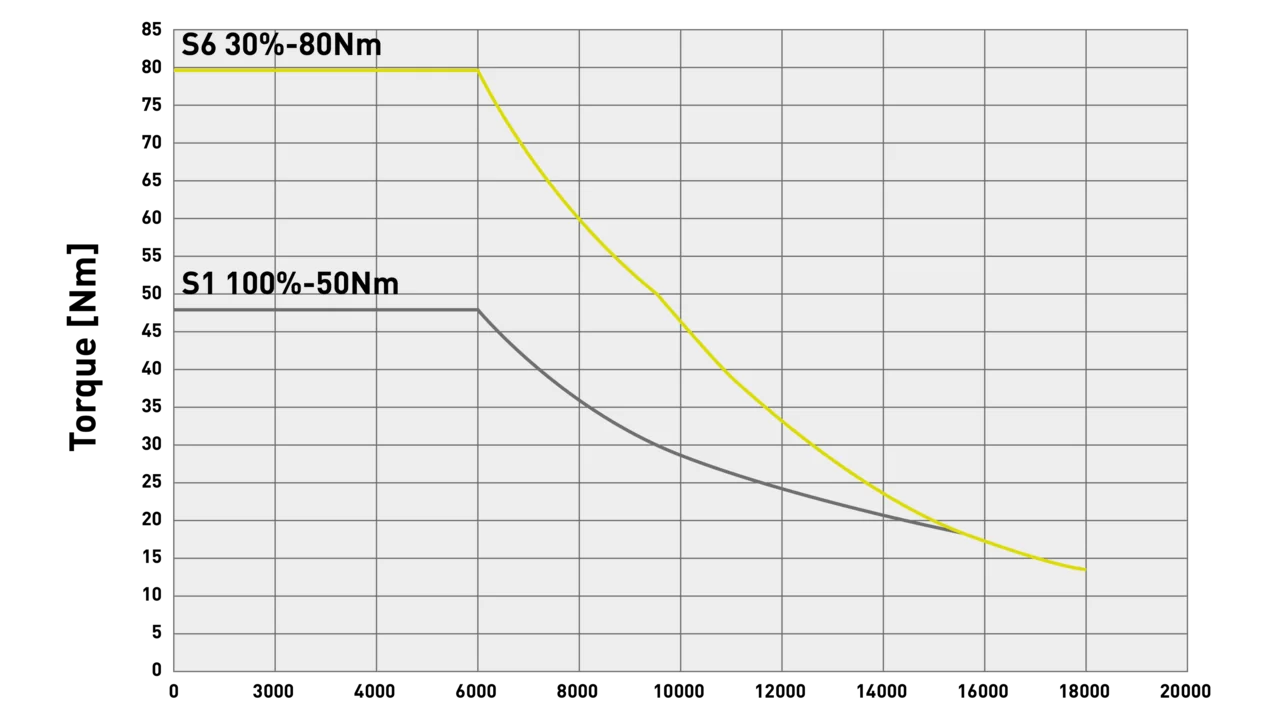

18.000, 30/50 (30%) kW, 50/80 (30%) Nm

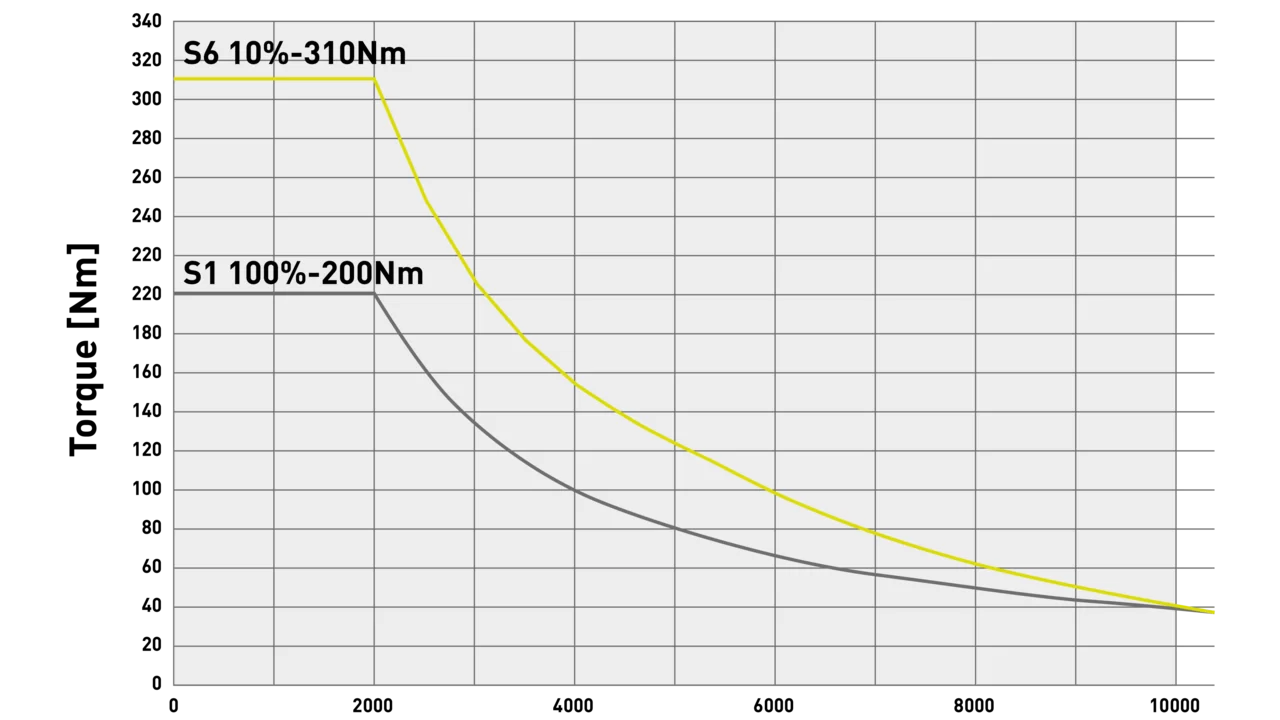

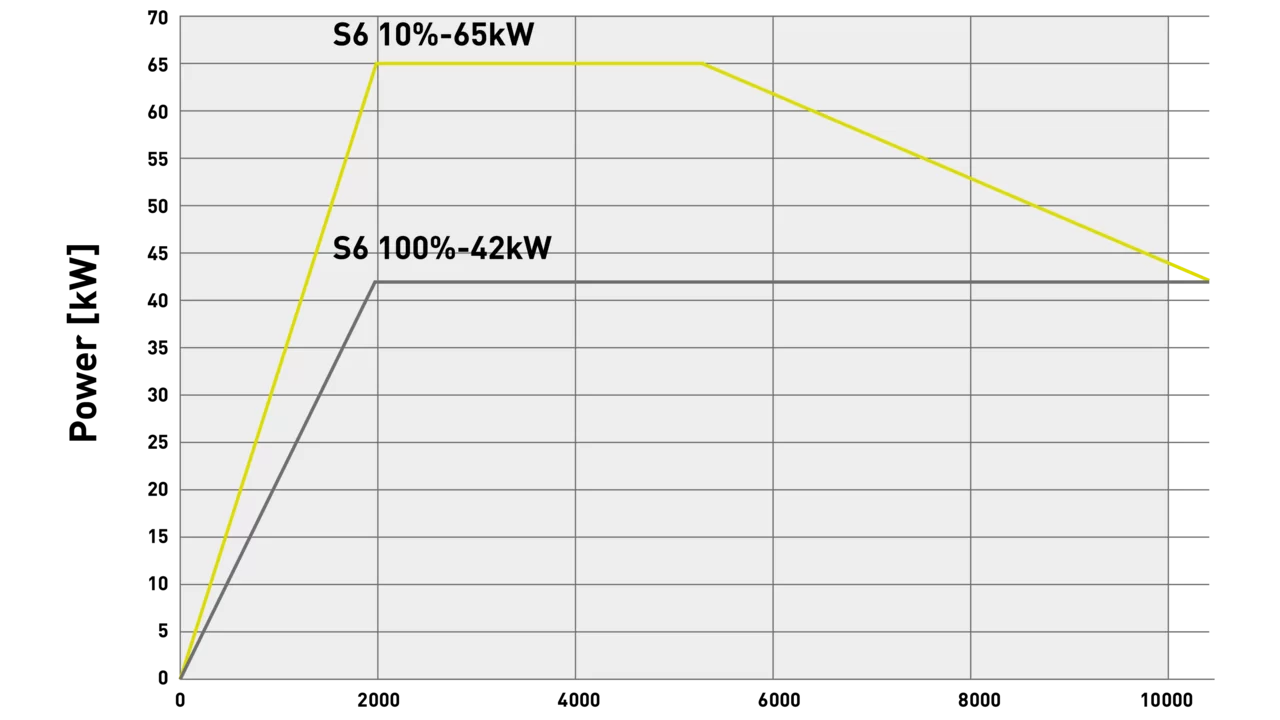

12.000, 42/65 (10%) kW, 200/310 (10%) Nm
Maschinenabmessungen
M1500 A63/A100
