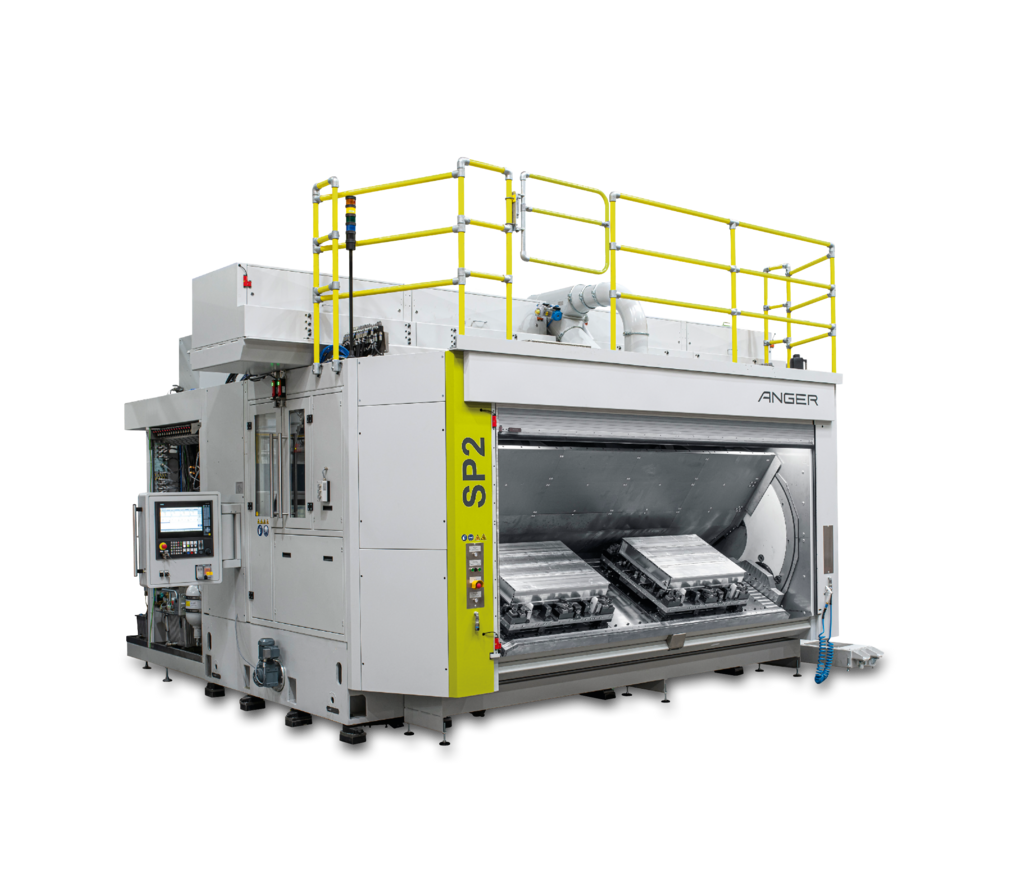

SP2
Horizontales Doppelspindel-Bearbeitungszentrum für großvolumige Bauteile

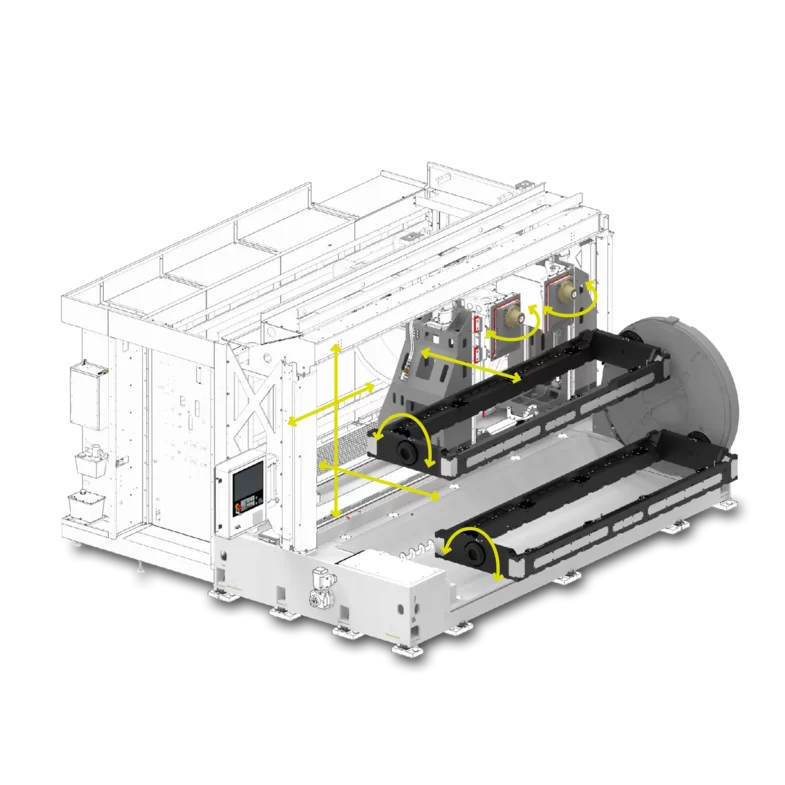

Die SP2 ist ein flexibles Bearbeitungszentrum für die 4- oder 5-achsige Doppelbearbeitung von großvolumigen Bauteilen. Der große Arbeitsraum erlaubt höchste Flexibilität in der Prozessauslegung und Bearbeitung. Zwei unabhängige Spindeln bearbeiten entweder zwei Bauteile synchron oder gleichzeitig ein großes Bauteil mit einer maximalen Länge von 3.400 mm und einem Störkreis von 1.200 mm. Während die SP2-D manuell oder automatisiert beladen werden kann, ermöglicht die SP2-P mit Palettenwechsler eine hauptzeitparallele Be- und Entladung.
Kernvorteile:
Effiziente Bearbeitung durch zwei unabhängige Fahrständer
Flexible Bearbeitung eines großen Werkstücks oder zweier Bauteile parallel
Großer Arbeitsraum für Bauteile bis 3.400 mm Länge und Ø1.200 mm Störkreis
6-Seiten-Bearbeitung in einer Aufspannung mit optionaler B-Achse
Hohe Achsdynamik mit Verfahrgeschwindigkeiten bis 80 m/min
Geringer Rüstaufwand durch integrierte Nullpunktspannsysteme der Standardbrücke
Werkzeugmagazine mit bis zu 61 Werkzeugen pro Spindel
Technische Details:
*Optionen verfügbar
| Maschinenmodell | Sp2-D | SP2-P |
|---|---|---|
| X/Y/Z Verfahrweg [mm] | 3.200/915/630 | |
| Anzahl Achsen | 4 (5) | |
| Anzahl Spindeln | 2 | |
| X/Y/Z Vorschub [m/min] | 80/80/80 | |
| Maximale Bauteilgröße [mm] | 3.400 x Ø1.200 | |
| Spindeln | 18.000 U/min; 30/50 kW (S1/S6-30%); 50/80 Nm (S1/S6-30%) | |
| Werkzeugaufnahme | HSK 63A | |
| Werkzeugkapazität* | 2 x 29 | |
| Max. Last auf A-Achse | 3.000 | 3.000 (je A-Achse) |
| Steuerung | Siemens One | |
Typische Bauteile
Die SP2 eignet sich insbesondere für die Fertigung von Strukturbauteilen oder Profilen.

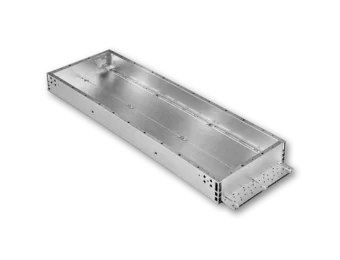

Batteriewannen

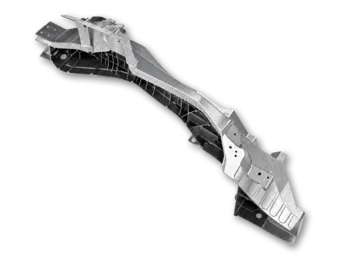

Strukturbauteile
Profile
Die SP2 im Einsatz: Maschinenvideo
Batteriewannenbearbeitung mit der SP2-P
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.
Maschinenabmessungen
SP2-D/ SP2-P
