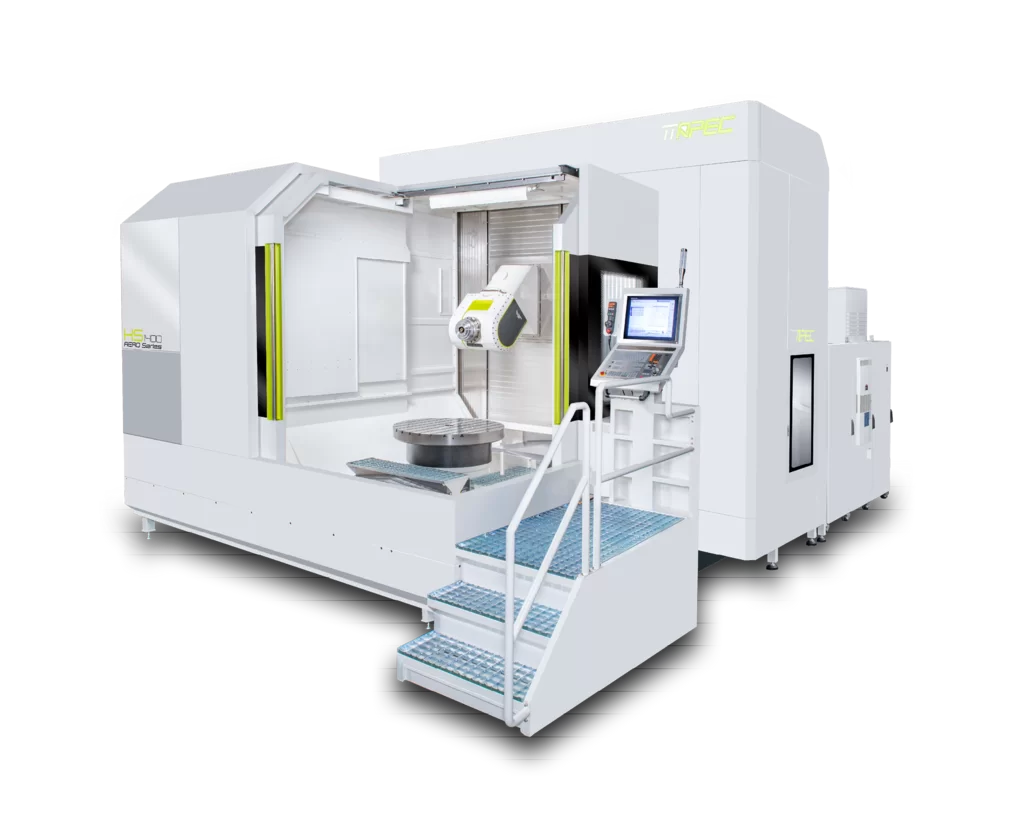

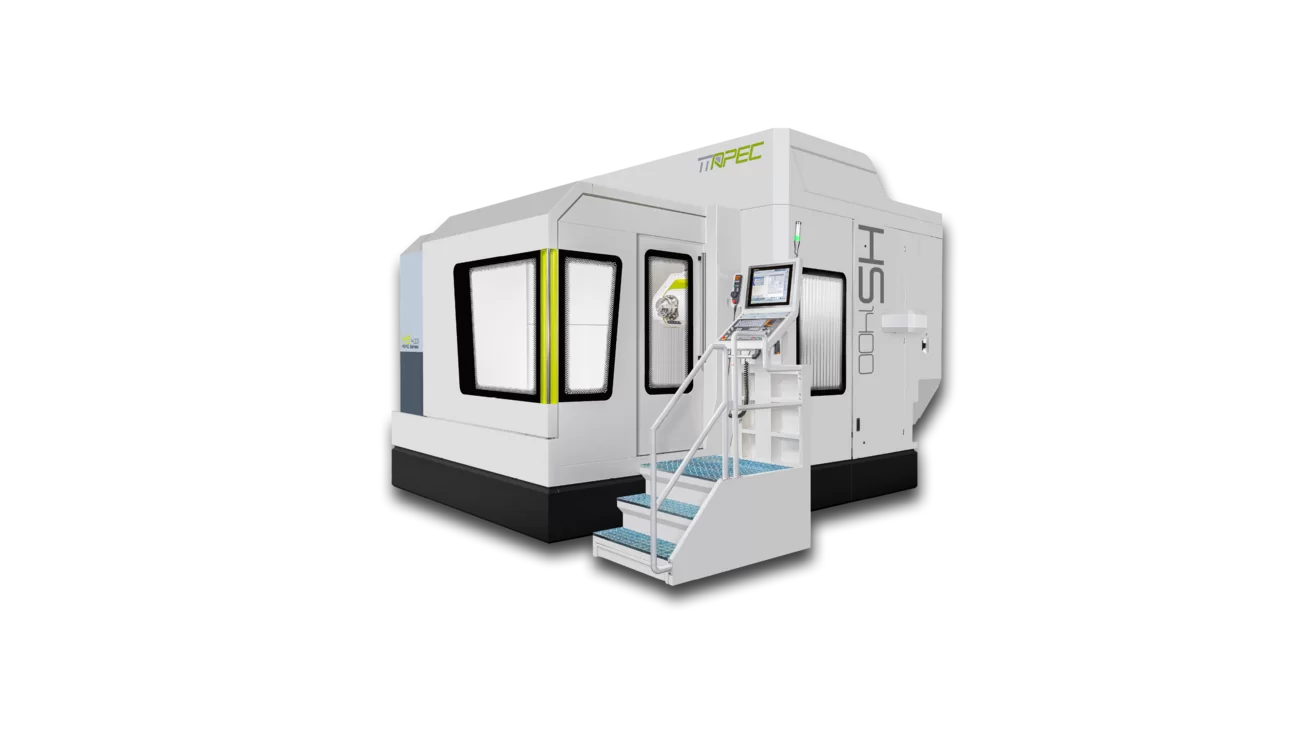

HS1400
Horizontales 5-Achs-Bearbeitungszentrum
Die HS1400 ist für die präzise 5-Achs-Bearbeitung großer und komplexer Strukturbauteile sowie anspruchsvoller Komponenten aus schwer zerspanbaren Werkstoffen konzipiert. Die hochsteife T-Struktur, das verrippte Maschinenbett und die direkt angetriebenen A- und B-Achsen unterstützen eine hohe Bearbeitungsstabilität und präzise 5-Achs-Bewegungen. Hochpräzise optische Heidenhain-Messsysteme auf allen fünf Achsen sowie die leistungsstarke HSK100A-Spindel ergänzen das Maschinenkonzept für anspruchsvolle Zerspanungsaufgaben, insbesondere im Aerospace-Bereich.
Kernvorteile:

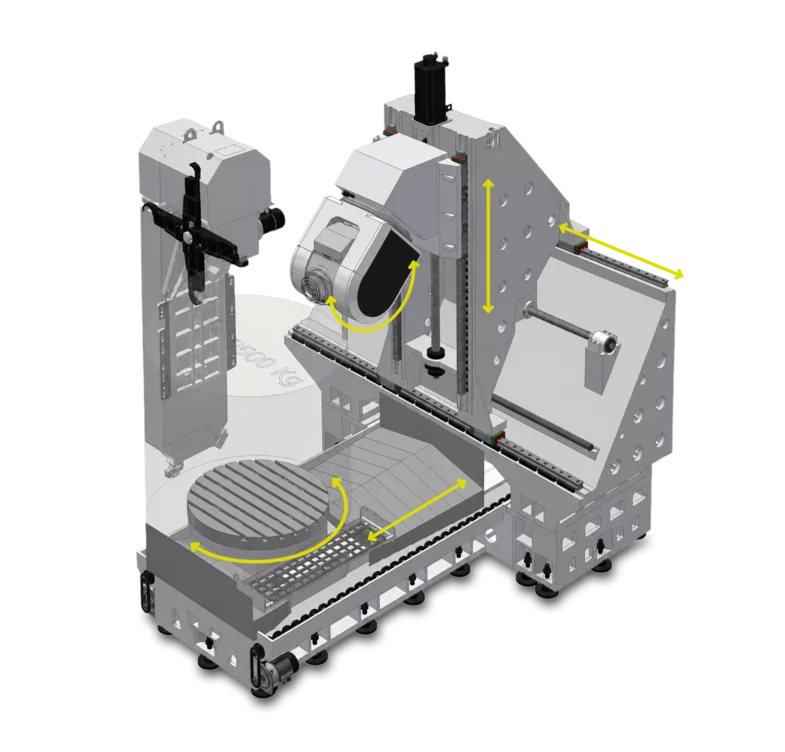

Hohe Struktursteifigkeit und Bearbeitungsstabilität durch T-Bauweise und V-förmig verripptes Maschinenbett
Direkt angetriebene A- und B-Achsen für präzise und dynamische 5-Achs-Bewegungen
Hohe Achsgenauigkeit durch optische Heidenhain-Messsysteme auf allen fünf Achsen
45°-Schlittenkonstruktion für einen erweiterten Bearbeitungswinkel und bessere Zugänglichkeit zum Werkstück
Großer Arbeitsbereich für Werkstücke bis Ø 1.800 mm
Leistungsstarke HSK100ASpindel für anspruchsvolle Zerspanungsaufgaben
Präzisionsgeschabte Kontaktflächen unterstützen eine hohe geometrische Genauigkeit der Maschinenstruktur.
Anfrage senden
Technische Details:
| Maschinenmodell | HS1400 | HS1400T |
|---|---|---|
| Anzahl Achsen | 5 | |
| X/Y/Z Verfahrweg [mm] | 1800/1250 (1550 opt.)/1320 | |
| X/Y/Z Vorschub [m/min] | 50/50/50 | |
| Max. Tischbelastung [kg] | 2000 | 3200 |
| Tischgröße [mm] | ø1000 | ø1250 |
| Spindel* | 12.000 U/min; 50/76 kW; 200/302 Nm | |
| Werkzeugaufnahme* | HSK100A | HSK100T |
| Werkzeugkapazität* | 40 | |
| Steuerungen* | Heidenhain TNC7 | |

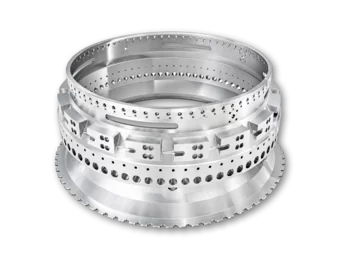

Typische Bauteile

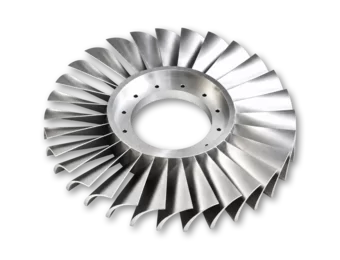

Blisks, Impeller, Triebwerksgehäuse, Stringer sowie große und komplexe 5-Achs-Strukturbauteile und Strukturkomponenten aus Superlegierungen.
Die HS1400 im Einsatz: Maschinenvideo
Mit dem Laden dieses Videos akzeptieren Sie die Datenschutzbestimmungen von Google und Youtube.

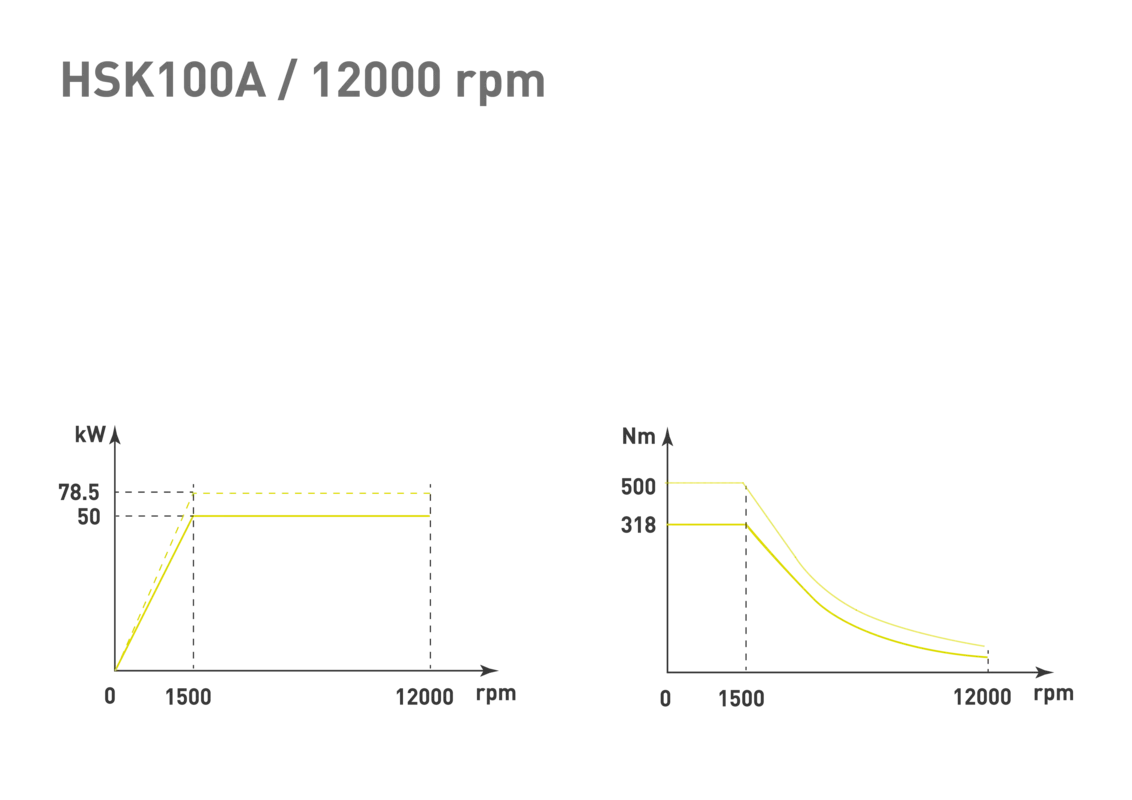

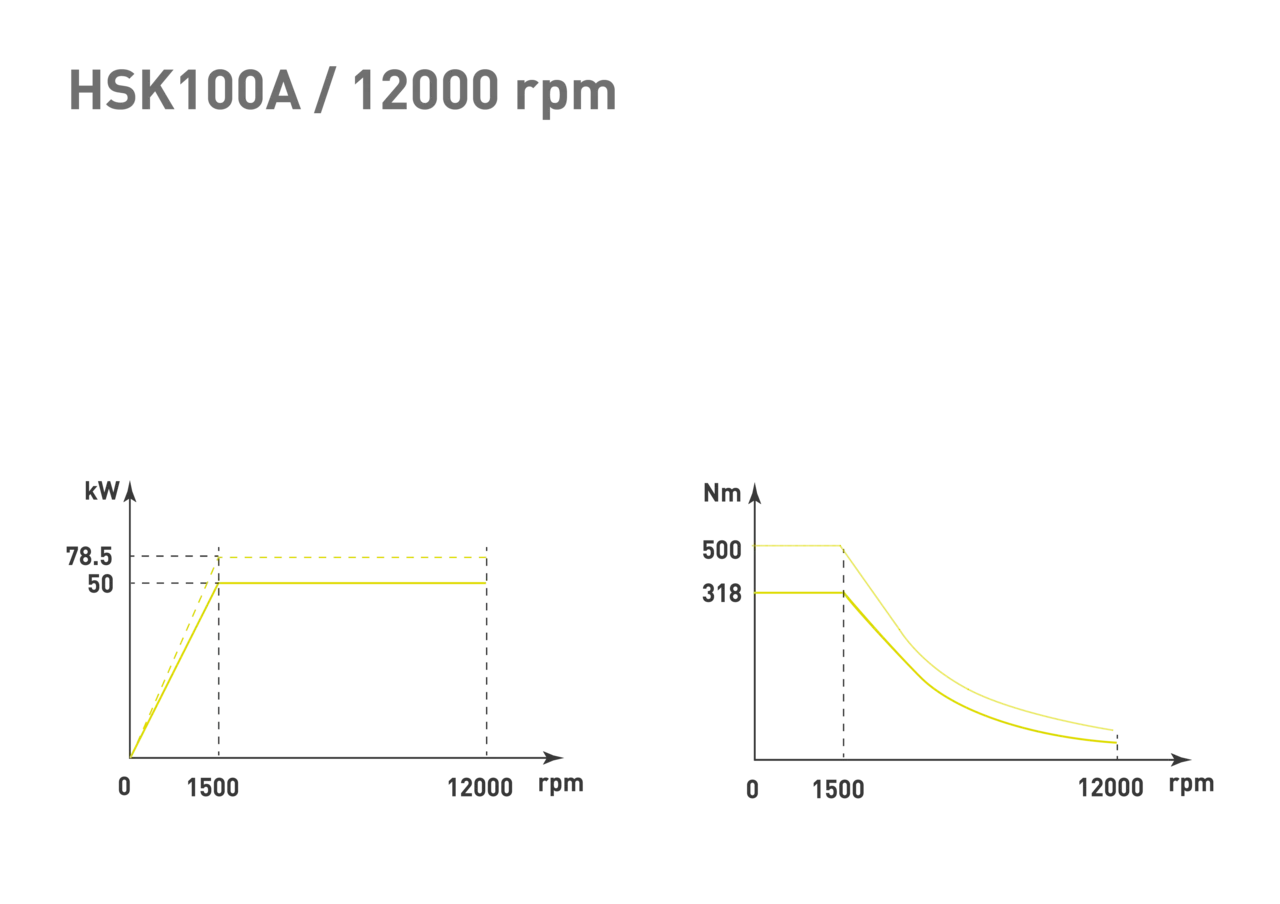

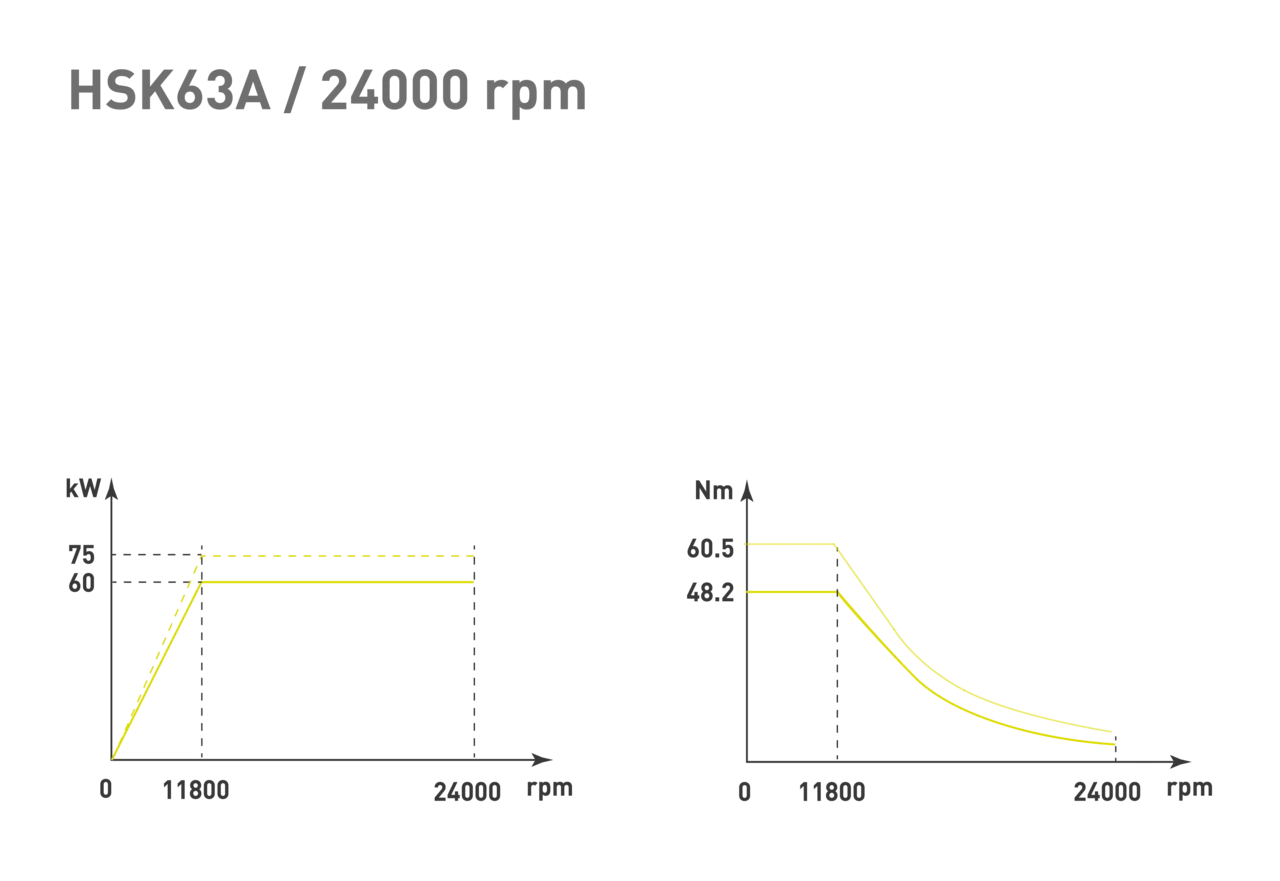

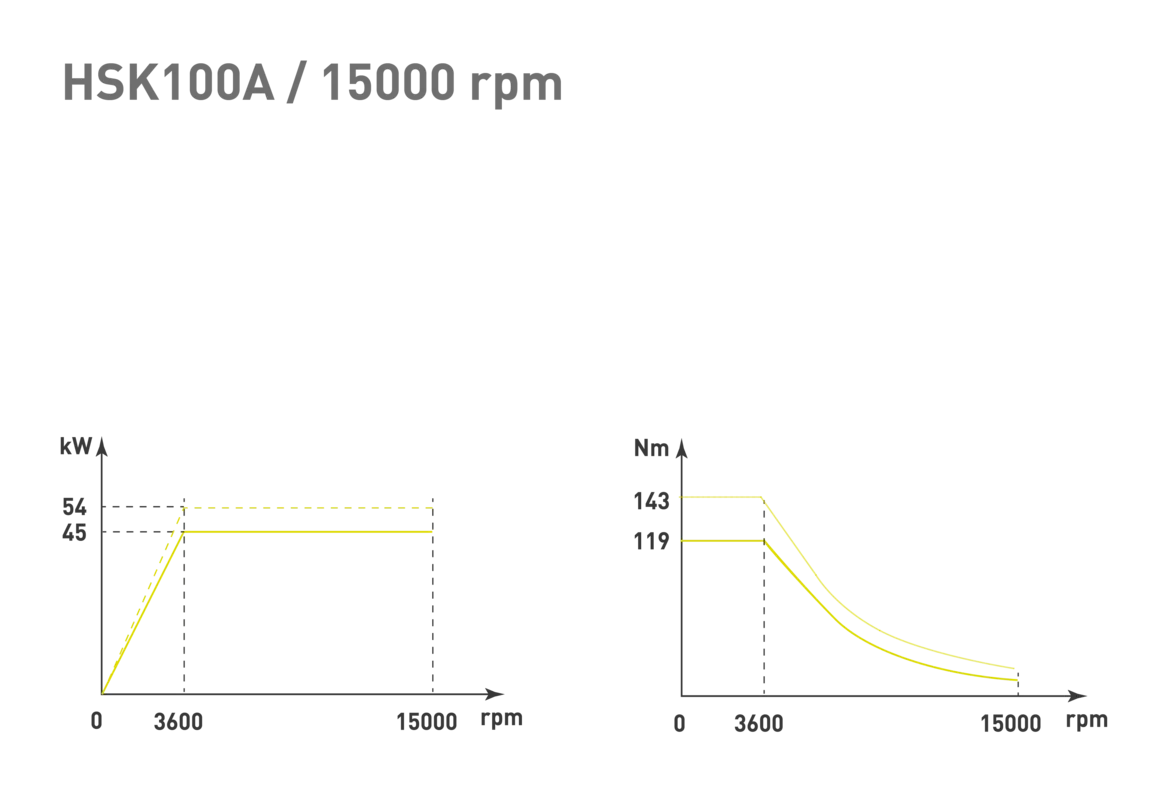

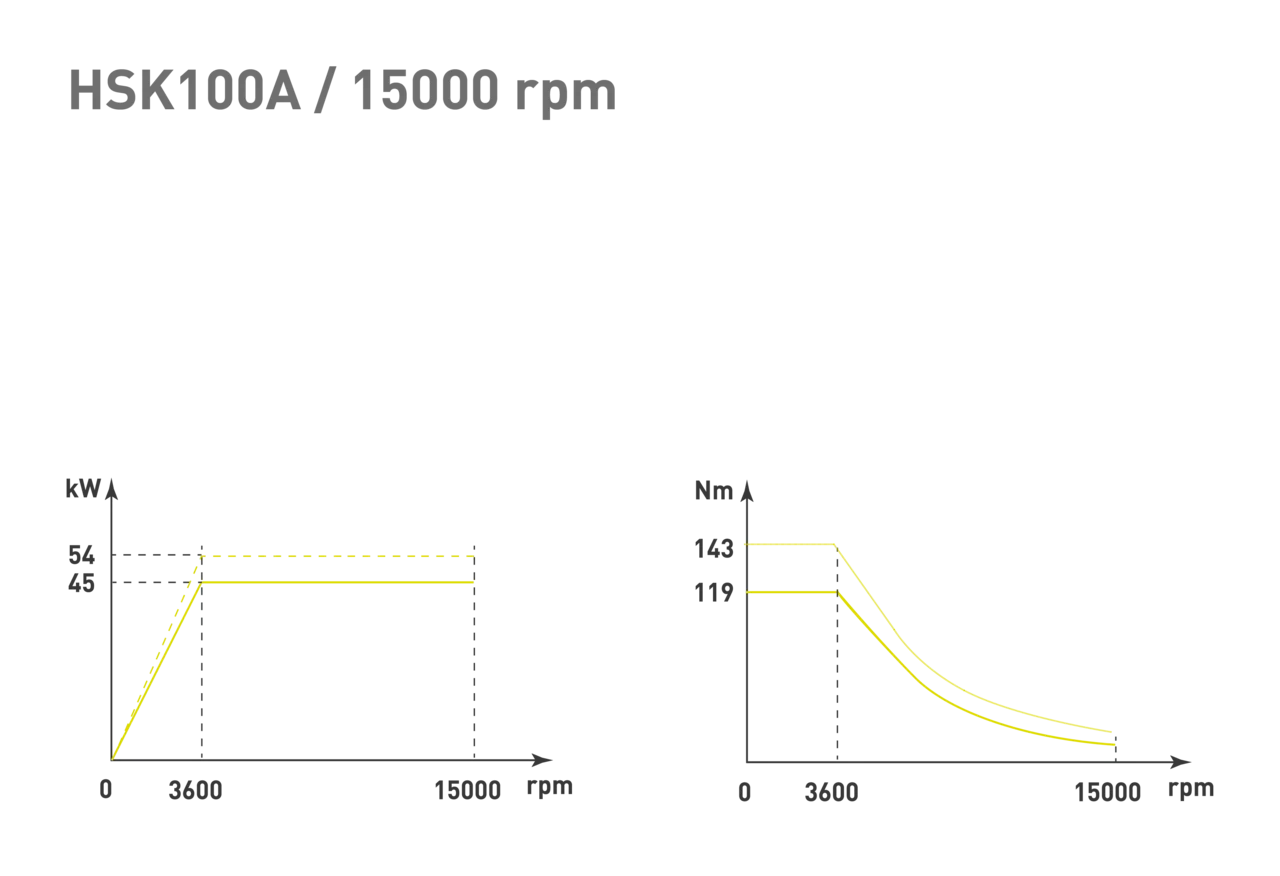

Spindeldiagramme

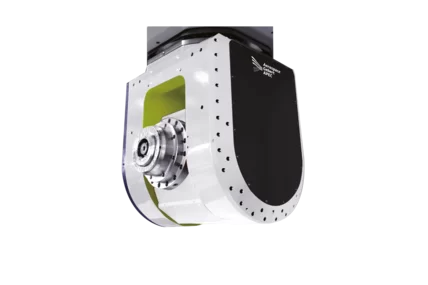

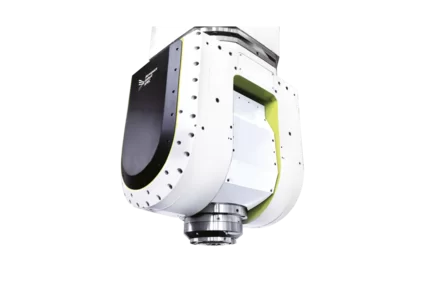

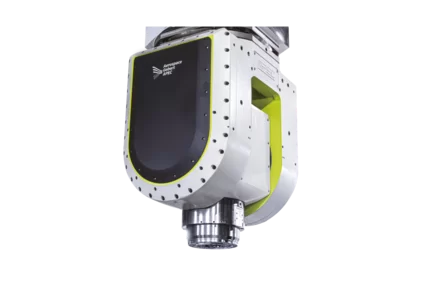

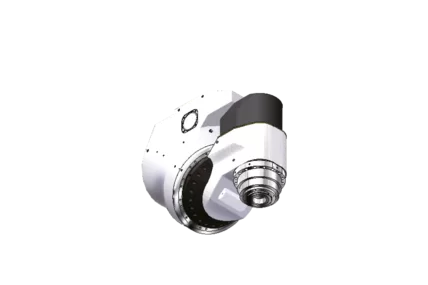

Flexible Fräskopflösungen für anspruchsvolle Zerspanungsaufgaben
Die APEC-Fräskopfvarianten Dyna, Aero, Titan und Giant stehen für unterschiedliche Leistungsanforderungen – von präziser Bearbeitung bis zur leistungsstarken Schwerzerspanung.
Dyna – Gabel-Fräskopf
A-Achsen-Drehmoment: 1.192 / 1.980 Nm (S1/S6)
Klemmmoment: 4.000 Nm
Max. Schwenkgeschwindigkeit: 60°/min
Aero – Gabel-Fräskopf (HS-1400 Standard)
A-Achsen-Drehmoment: 1.192 / 1.980 Nm (S1/S6)
Klemmmoment: 4.000 Nm
Max. Schwenkgeschwindigkeit: 60°/min
Titan – Gabel-Fräskopf
A-Achsen-Drehmoment: 1.344 / 2.420 Nm (S1/S6)
Klemmmoment: 6.000 Nm
Max. Schwenkgeschwindigkeit: 60°/min
Giant – 45°-Universalfräskopf (HS-1400T Standard)
A-Achsen-Drehmoment: 1.610 / 2.940 Nm (S1/S6)
Klemmmoment: 6.000 Nm
Max. Schwenkgeschwindigkeit: 60°/min
Maschinenabmessungen
HS1400
