MT-RT

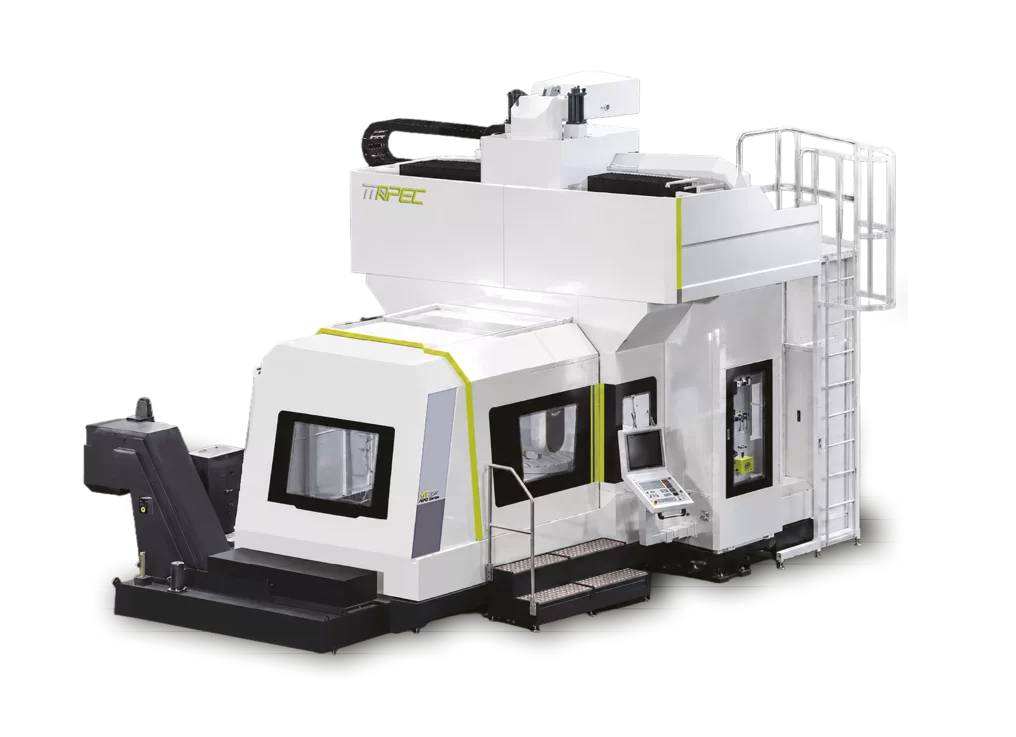

5-Achs-Portalbearbeitungszentrum mit Rundtisch

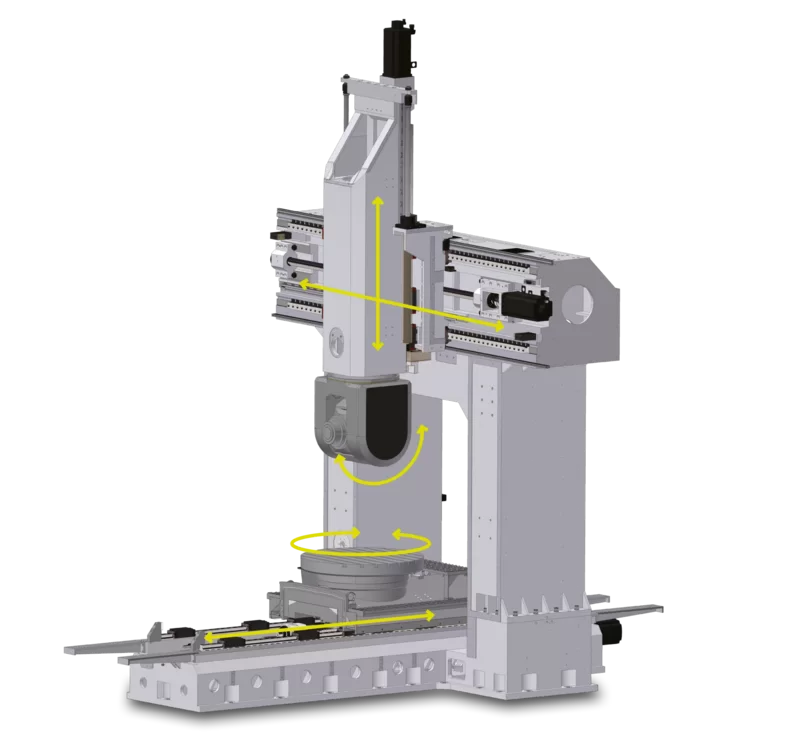

Die MT-RT-Serie ist für die präzise 5-Achs-Bearbeitung komplexer rotationssymmetrischer Teile oder Strukturbauteile konzipiert. Die Kombination aus schwenkbarem Fräskopf und leistungsstarkem Rundtisch ermöglicht die Komplettbearbeitung anspruchsvoller Geometrien in einer Aufspannung. Während die MT20-RT auf dynamische Bearbeitungsprozesse ausgelegt ist, bietet die MTH20-RT mit verstärktem Schwenkkopf und höherem Spindeldrehmoment zusätzliche Leistungsreserven für die Schwerzerspanung.
Kernvorteile:
Flexible 5-Achs-Komplettbearbeitung komplexer Bauteile in einer Aufspannung
Hohe Bearbeitungsstabilität auch bei anspruchsvollen Zerspanungsprozessen
Großzügiger Arbeitsraum für Triebwerks- und Strukturkomponenten
Hohe Dynamik durch Verfahrgeschwindigkeiten bis 30 m/min
Leistungsfähiger Rundtisch für Werkstücke bis 2.000 kg
Anwendungsspezifische Ausführungen für dynamische Bearbeitung und Schwerzerspanung
Hohe Achsgenauigkeit durch optische Messsysteme auf allen fünf Achsen
Automatisierbar durch Palettenwechsler
Präzisionsgeschabte Kontaktflächen unterstützen eine hohe geometrische Genauigkeit der Maschinenstruktur.
Technische Details:
*Optionen verfügbar **z abhängig von Konfiguration
| Maschinenmodell | MT20-RT | MTH20-RT |
|---|---|---|
| Anzahl Achsen | 5 | |
| X/Y/Z Verfahrweg [mm] | 2100/2000/1000 | 2600/2000/850 |
| X/Y/Z Vorschub [m/min] | 30/30/30 | 20/20/** |
| Max. Tischbelastung [kg] | 2000 | |
| Maximale Bauteilgröße [mm] | ø1400 x 850 | |
| Spindel* | 12000 U/min; 50/76 kW; 200/302 Nm (S6 60%) | 12000 U/min; 50/78,5 kW; 318/500 Nm (S6 60%) |
| Werkzeugaufnahme | HSK100A | |
| Werkzeugkapazität* | 32 | |
| Steuerung* | Siemens One | |
Typische Bauteile

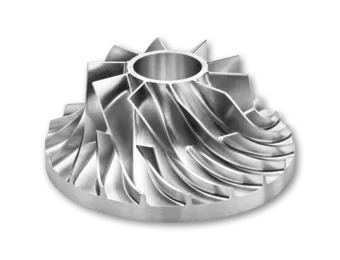

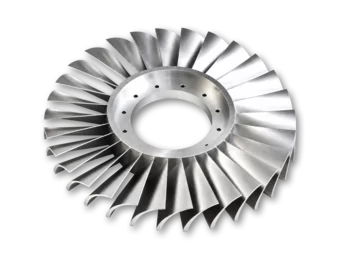

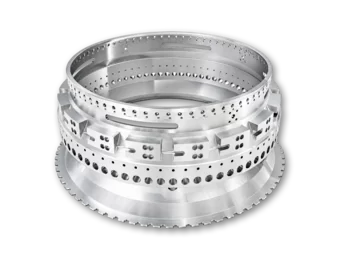

Triebwerksgehäuse, Blisks, Impeller sowie komplexe Gehäuse- und Kammerbauteile für Aerospace- und Hightech-Anwendungen.

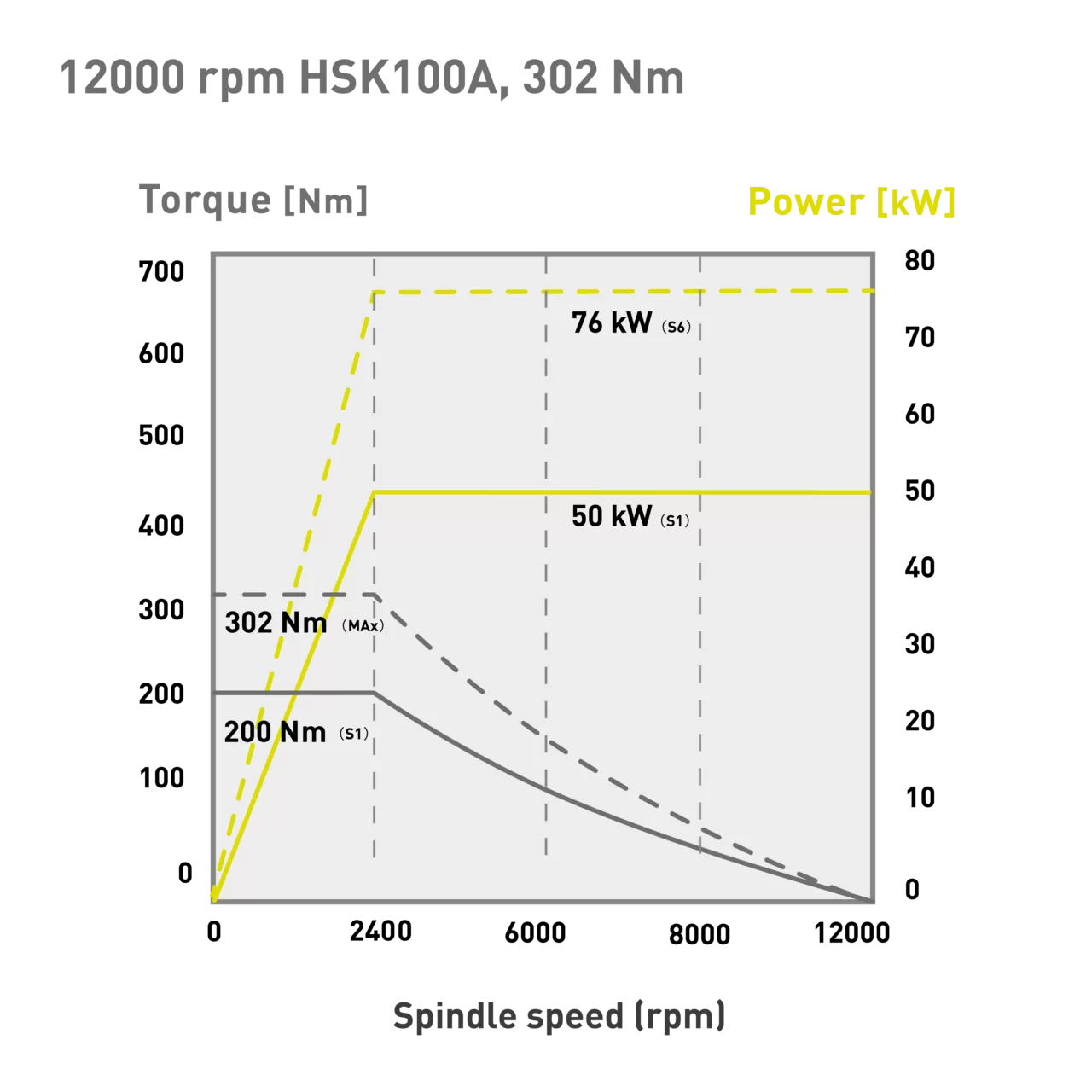

Spindeldiagramme
Maschinenabmessungen
