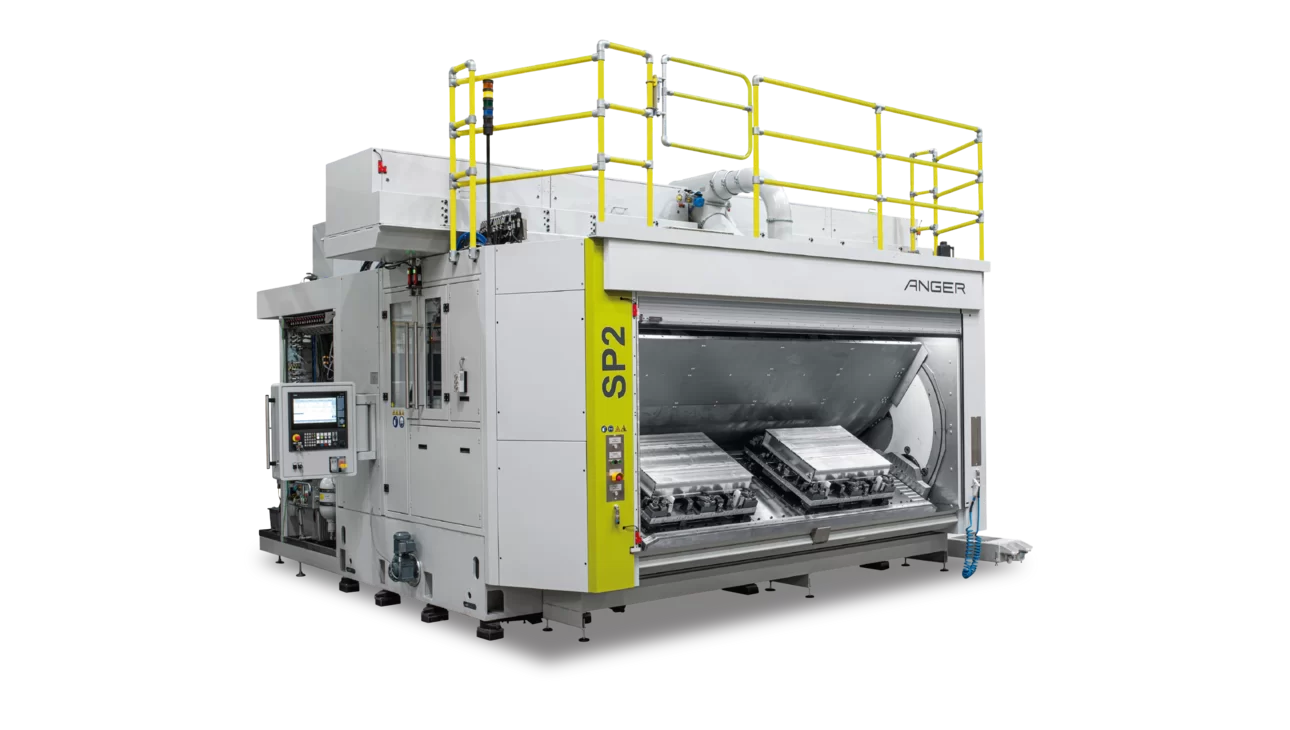

SP2-P
Horizontales Doppelspindel-Bearbeitungszentrum

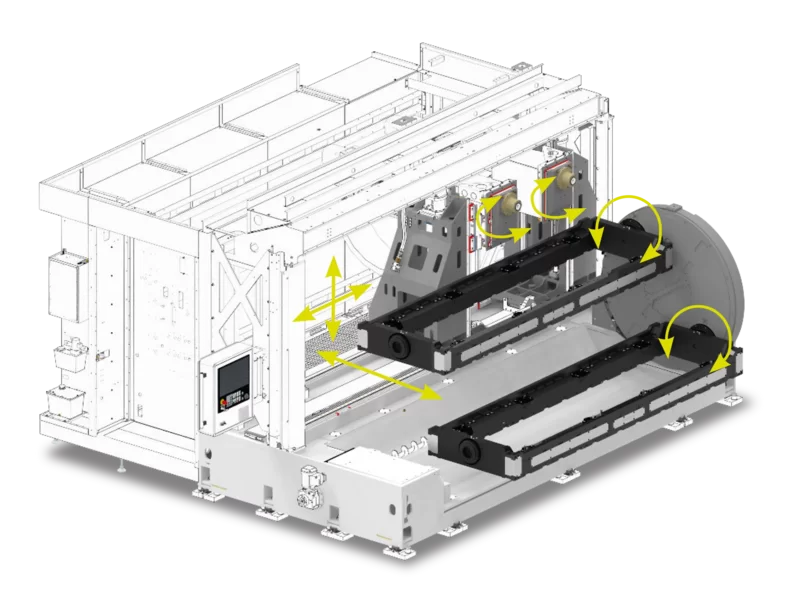

Die SP-Serie ist ein flexibles Bearbeitungszentrum für die 4- oder 5-achsige Doppelbearbeitung von großvolumigen Bauteilen. Der große Arbeitsraum erlaubt höchste Flexibilität in der Prozessauslegung und Bearbeitung. Zwei unabhängige Spindeln bearbeiten entweder zwei Bauteile synchron oder gleichzeitig ein großes Bauteil mit einer maximalen Länge von 3.400 mm und einem Störkreis von 1.200 mm.
Kernvorteile:
Hauptzeitparalleles Werkstückbeladen durch zweite A-Achse
Manuelle Beladung in ergonomischer Höhe
Nullpunktspannsysteme unter den Spannnestern.
Werkzeugmagazine mit einer Kapazität von bis zu 61 Werkzeugen pro Spindel.
Großer Bauraum - über 3,4m in X-Richtung sowie Ø1,2m Störkreis
Standardbrücke: durch integriete Nullpunktspanssysteme lässt sich durch minimalen Rüstaufwand zwischen unterschiedlichen Bauteilen/Maschinen der SP und PP - Baureihe wechseln
Technische Details:
| Maschinenmodell | SP2-P |
|---|---|
| Anzahl Achsen | 4(5) |
| X/Y/Z Verfahrweg [mm] | 3200/915/630 |
| X/Y/Z Vorschub [m/min] | 90/60/60 |
| Maximale Bauteilgröße [mm] | 3400/ ø1200 |
| Werkzeugaufnahme | HSK63A |
| Werkzeugkapazität | 2x29 (2x41, 2x61) |
| Maximale Last auf A-Achse [kg] | 3000 (pro A-Achse) |
| Steuerungen | Siemens |
Typische Bauteile
Die SP-Serie eignet sich perfekt für die Bearbeitung von großvolumigen Bauteilen.
Batteriewannen

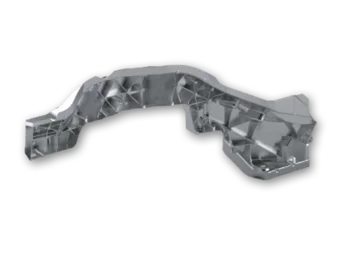

Strukturbauteile
Strukturbauteile
