G-Serie

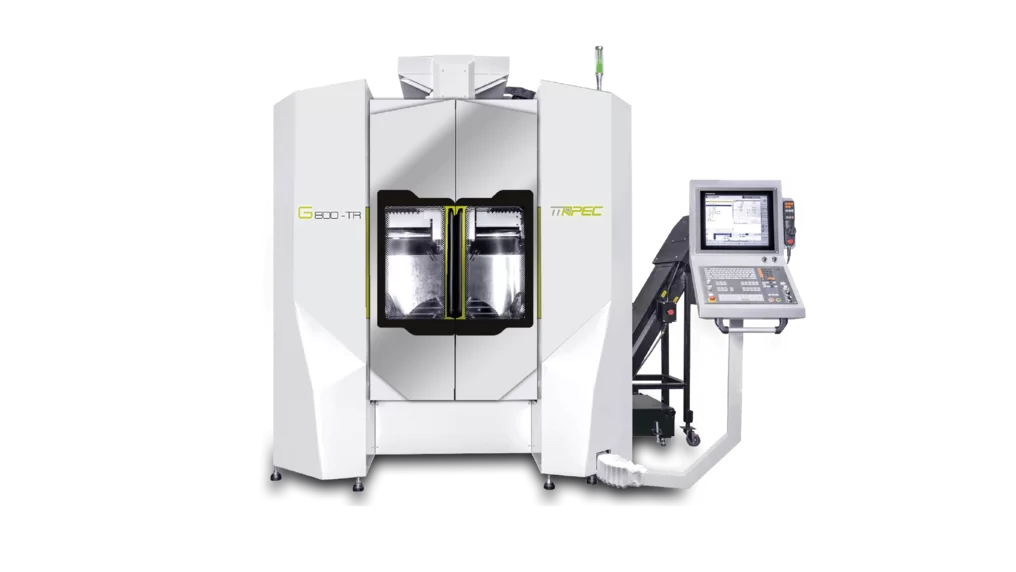

Vertikales 5-Achs-Gantry-Bearbeitungszentrum
Die G800 ist ein hochdynamisches 5-Achs-Bearbeitungszentrum in Portalbauweise, entwickelt für die simultane Bearbeitung komplexer Luftfahrt-, Automobil- und Formbauteile.
Ihre Gantry-Struktur, die Direktantriebe auf den Schwenkachsen und die vollgekapselte Konstruktion gewährleisten maximale Steifigkeit, Oberflächengüte und Prozesssicherheit, auch bei Hochleistungszerspanung.
Kernvorteile:
Höchste Struktursteifigkeit: Massive Gantry-Bauweise mit geschlossener U-Rahmenstruktur reduziert Vibrationen und sichert präzise Maßhaltigkeit z.B. bei der Bearbeitung von Titan- und Nickellegierungen.
Direktantrieb auf A-/C-Achse: Spielfreie Direktantriebe garantieren maximale Positioniergenauigkeit und Oberflächengüte bei simultaner 5-Achs-Bearbeitung komplexer Konturen.
Dynamische Stabilität durch Schwerpunktantrieb: Alle Linearachsen sind im Schwerpunkt angeordnet. Dadurch werden Schwingungen minimiert und die Bahngenauigkeit auch bei hohen Beschleunigungen erhalten.
Effiziente Drehbearbeitung: Die G800T verfügt über eine High-Speed-C-Achse für die Drehbearbeitung.
Kompakter Dreh-Schwenktisch mit Doppelantrieb: Die hochsteife, beidseitige Lagerung der A-Achse in Kombination mit dem separat angetriebenen C-Achsen-Drehtisch sorgt für hohe Drehmomente und maximale Stabilität bei schweren Bauteilen.
Technische Details:
| Maschinenmodell | G800TR | G800T |
|---|---|---|
| Anzahl Achsen | 5 | |
| X/Y/Z Verfahrweg [mm] | 800/830/560 | |
| X/Y/Z Vorschub [m/min] | 48/48/48 | |
| Max. Tischbelastung [kg] | 1300 | |
| Maximale Bauteilgröße [mm] | ø900/500 | |
| Werkzeugaufnahme | HSK63A (HSK100A) | HSK63T (HSK100T) |
| Werkzeugkapazität | HSK63:32(64) HSK100: 24(60) | |
| Steuerungen | Siemens, Heidenhain | |
Typische Bauteile

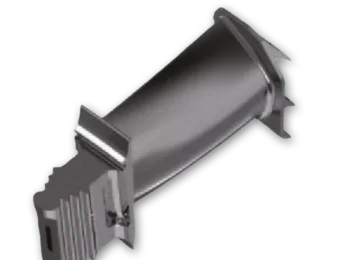

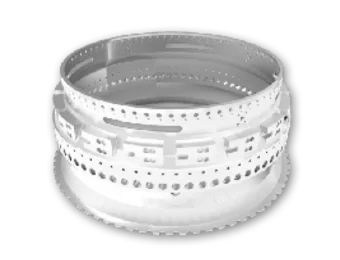

Die G-Serie eignet sich für die Bearbeitung von Triebwerksrotoren, Schaufeln, Gehäusen, Impeller, Strukturteilen aus Aluminium oder Titan sowie Präzisions- und Stanzformen. Sie ist ideal für 5-Achs-Fräs-, Hochgeschwindigkeits- und Schlichtprozesse.
