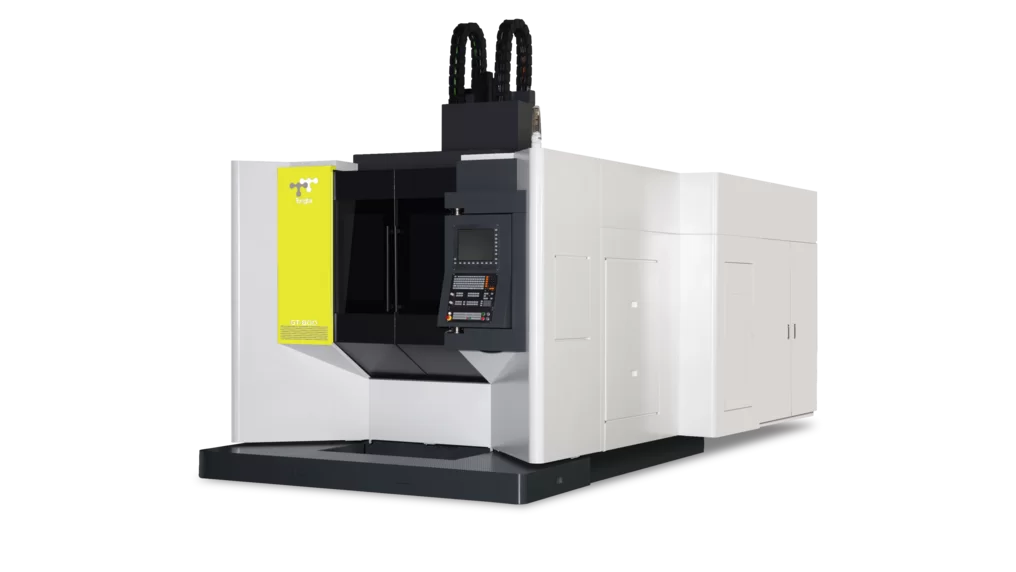

GT-Serie
Vertikales 5-Achs-Gantry-Bearbeitungszentrum
Die GT-Serie ist ein 5-Achs-Bearbeitungszentrum in Gantry-Bauweise, entwickelt für die simultane Bearbeitung komplexer Werkstücke in der Luftfahrt-, Formenbau- und Automobilindustrie. Ihre dynamische Struktur, die spielfreien Schwenkachsen und der optimierte Kraftfluss zwischen Spindel und Achsen gewährleisten hohe Maßhaltigkeit, Oberflächengüte und Prozesssicherheit auch bei Hochgeschwindigkeitsbearbeitung.
Kernvorteile:

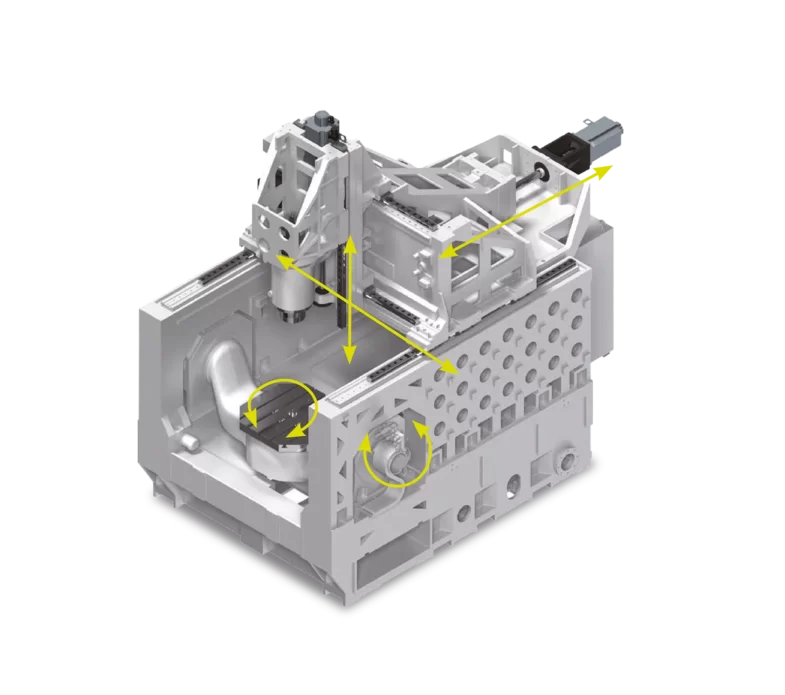

Gantry-Bauweise: Die Anordnung aller Linearachsenantriebe in Schwerpunktlage gewährleistet maximale Stabilität und Präzision, auch bei hoher Dynamik und Beschleunigung.
Geschlossene Maschinenstruktur mit kurzem Kraftfluss zwischen Spindel und Achsen
Wahlweise Direktantrieb oder spielfreie Getriebe auf A-/C-Achse für höchste Präzision und Drehmomentleistung
Kompakter Aufbau mit geringer Spindelauskragung für optimale Steifigkeit und Thermostabilität
Zentraler Späneabfluss
Ergonomischer Zugang und große Türöffnung für komfortables Rüsten und Werkstückhandling
Technische Details:
| Maschinenmodell | GT-500 | GT-630(f) | GT-800E |
|---|---|---|---|
| Anzahl Achsen | 5 | ||
| X/Y/Z Verfahrweg [mm] | 610/610/510 | 760/820/560 | 800/820/560 |
| X/Y/Z Vorschub [m/min] | 48/48/48 | ||
| Max. Tischbelastung [kg] | 400 | 600 | 800 |
| Maximale Bauteilgröße [mm] | ø600/400 | ø800/500 | ø900/500 |
| Werkzeugaufnahme | BBT-40 | ||
| Werkzeugkapazität | 32(40) | 32 (40; 64;80) | |
| Steuerungen | Siemens, Heidenhain | ||

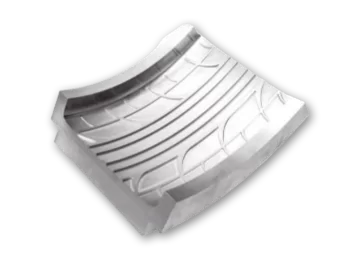

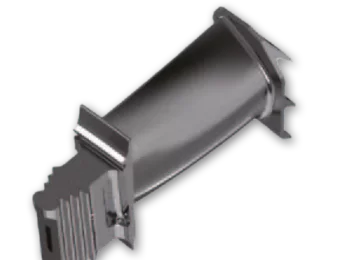

Typische Bauteile
Die GT-Serie eignetsich für dieBearbeitung von Blisks, Schaufeln, Impeller, Triebwerksgehäusen, Formeinsätzen und Präzisionsteilen aus Aluminium, Stahl oder Titan. Ideal für simultanes 5-Achs-Fräsen, Hochgeschwindigkeits- und Schlichtbearbeitung
