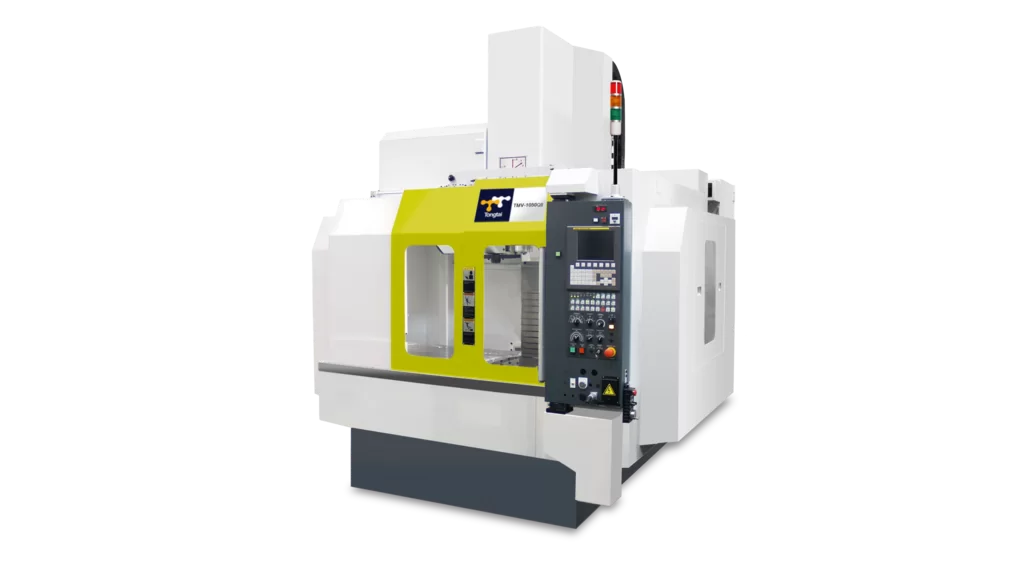

TMV-Serie
Vertikal-Bearbeitungszentrum für anspruchsvolle Fräsbearbeitungen
Die TMV-Serie ist ein vertikales Bearbeitungszentrum, das speziell für die stabile Serienfertigung mittelgroßer bis großer Bauteile entwickelt wurde. Sie vereint hohe Bearbeitungsgeschwindigkeit, effizientes Spänehandling und eine robuste Maschinenstruktur mit umfangreichen Automatisierungsoptionen und Zusatzachsen. Damit ist sie ideal für komplexe Fräsbearbeitungen mit höchsten Qualitätsanforderungen und hervorragend für den Einsatz in Massen- und automatisierten Produktionslinien geeignet.
Kernvorteile:

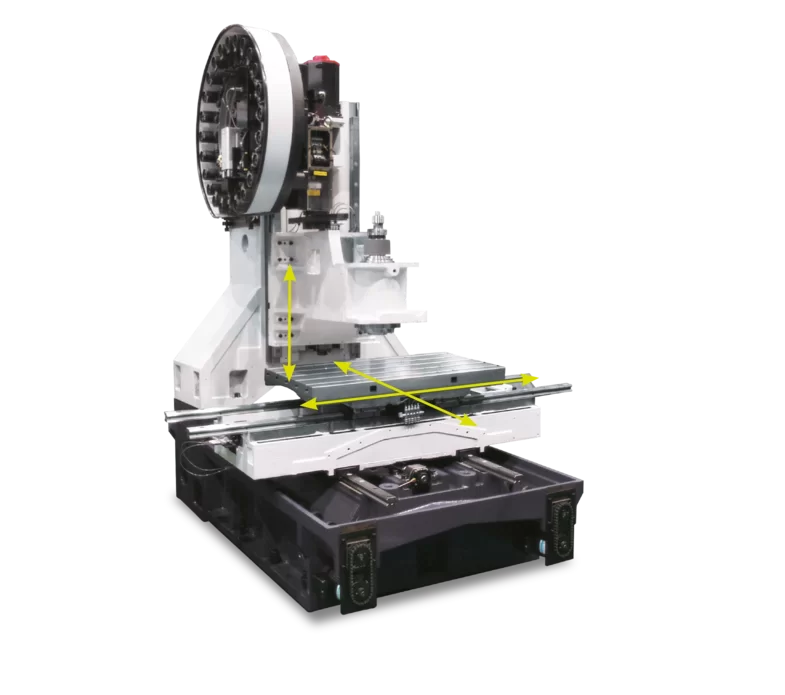

Hochsteifer Maschinenaufbau mit großflächigem Standfuß und breiter Spindelführung
Unterschiedliche Spindelvarianten für vielseitige Anwendungen. BT-50 Spindeln sind ideal für die Schwerzerspanung.
Automatisierungsfähig mit optionaler 4. oder 5. Achse sowie schnellem ATC-System
Technische Details:
| Maschinenmodell | TMV 850QII | TMV 1050QII | TMV 1350A | TMV 1600A |
|---|---|---|---|---|
| Anzahl Achsen | 3 | |||
| X/Y/Z Verfahrweg [mm] | 850/600/530 | 1050/600/530 | 1350/750/700 | 1600/800/700 |
| X/Y/Z Vorschub [m/min] | 48/48/48 | 20/20/15 | 15/15/12 | |
| Max. Tischbelastung [kg] | 800 | 1300 | 2000 | |
| Maximale Bauteilgröße [mm] | 950/600/630 | 1100/600/630 | 1500/750/700 | 1700/850/700 |
| Werkzeugaufnahme | BBT40 | BBT50 (HSK100) | ||
| Werkzeugkapazität | 24 | 24 (32) | 32 (40) | |
| Steuerungen | Siemens, Fanuc | |||

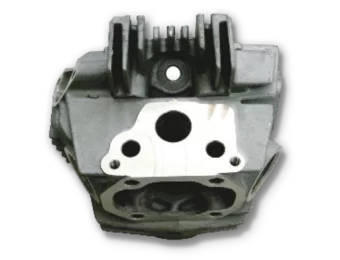

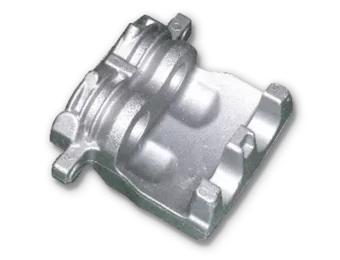

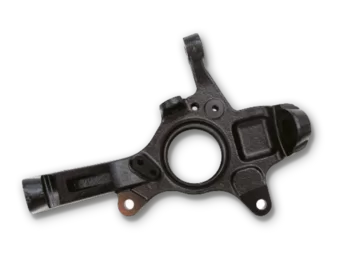

Typische Bauteile
Maschinenbauteile, Vorrichtungen, Guss- und Stahlkomponenten – ideal für präzise Fräs- und Bohrbearbeitungen
