HS-Serie

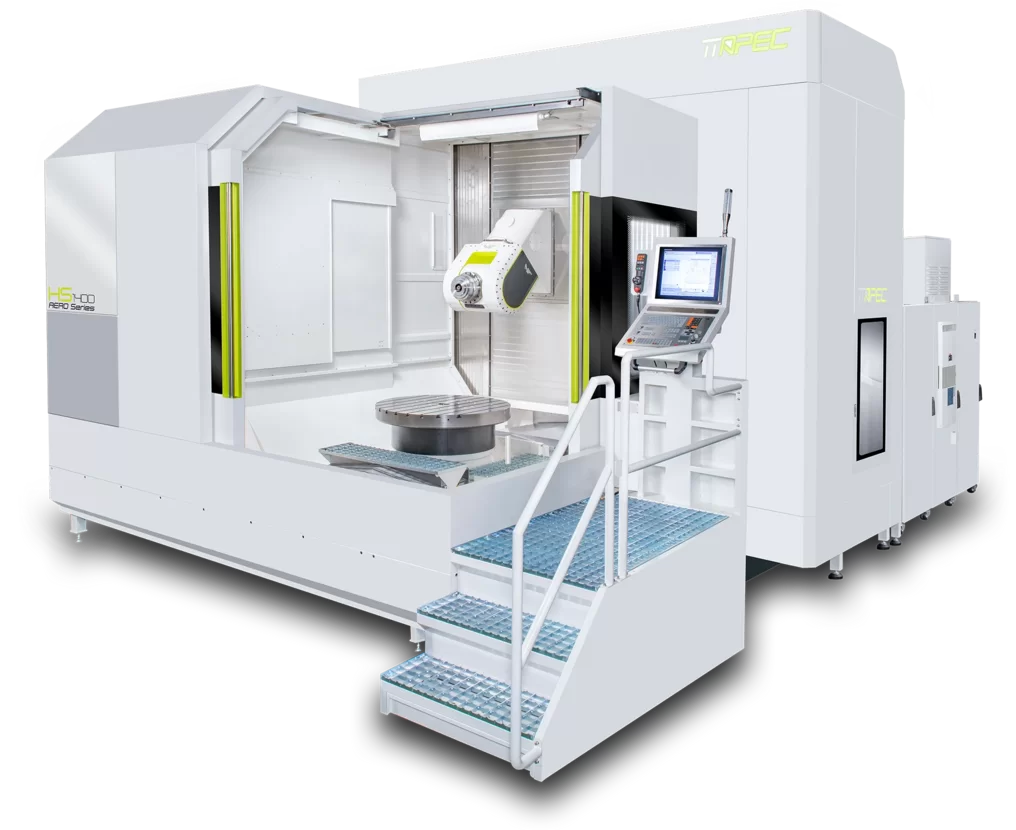

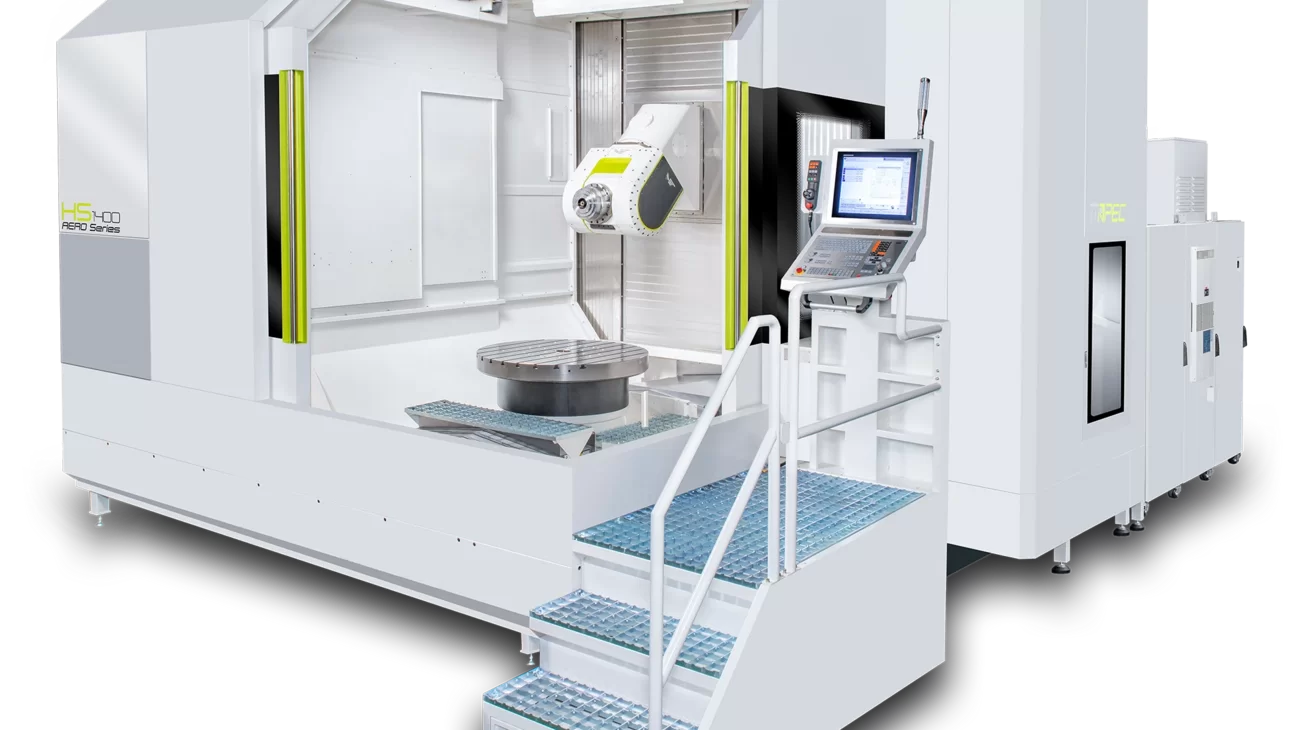

5-Achs-Horizontal-Bearbeitungszentrum
Die HS-Serie ist für die simultane 5-Achs-Bearbeitung großer und komplexer Strukturteile in der Luft- und Raumfahrtindustrie konzipiert. Ihre hochsteife Maschinenstruktur, die doppelte Kugelgewindeführung auf allen Achsen und die Direktantriebe auf den Schwenkachsen garantieren maximale Präzision, hohe Zerspanleistung und Prozesssicherheit, auch bei der Bearbeitung schwer zerspanbarer Superlegierungen.
Kernvorteile:

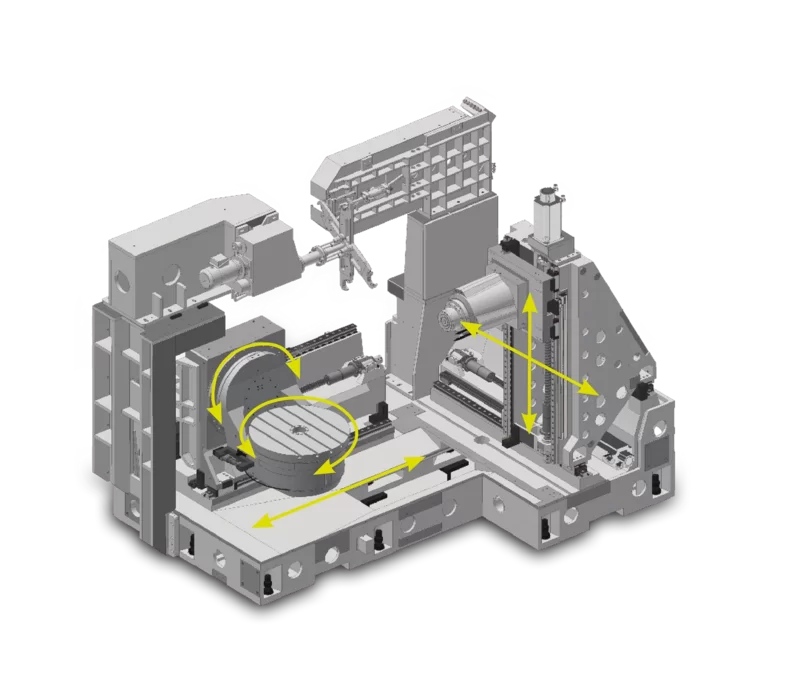

Horizontaler 5-Achs-Aufbau mit hoher Steifigkeit und optimalem Spänefluss
Direktantrieb auf Schwenkachsen für höchste Positioniergenauigkeit
Spindel mit zu bis 500 Nm Drehmoment für Superalloy- und Titanbearbeitung
Doppelt verrippte, thermisch symmetrische Säulenstruktur für präzise Maßhaltigkeit
Vollgekapselter Arbeitsraum mit zentralem Späneabfluss und geschlossenem Kühlmittelkreislauf
Optionales Multi- Pallet-System (HS-700) bzw. automatischer Palettenwechsler (HS-1400)
B-Achse bis 700U/min für Drehbearbeitungen
Technische Details:
| Maschinenmodell | HS700 | HS1400 | HS1400T |
|---|---|---|---|
| Anzahl Achsen | 5 | ||
| X/Y/Z Verfahrweg [mm] | 720/910/810 | 1800/1250/1320 | |
| X/Y/Z Vorschub [m/min] | 60/60/60 | 50/50/50 | |
| Max. Tischbelastung [kg] | 350 | 2000 | 3200 |
| Maximale Bauteilgröße [mm] | ø700/630 | ø1.800/1.200 | |
| Werkzeugaufnahme | HSK63A (HSK100A) | HSK100A (HSK63A) | HSK100T |
| Werkzeugkapazität | 32 (60/90/120) | 40 (60/90/120) | |
| Steuerungen | Siemens, Heidenhain | ||
Typische Bauteile
Unsere HS-Serie ist die ideale Lösung für die Fertigung komplexer Luftfahrtbauteile. Typische Anwendungen sind Blisks, Impeller, Triebwerksgehäuse sowie hochfeste Strukturbauteile aus Titan und Superlegierungen. Darüber hinaus eignet sich das 5-Achs-Horizontal-Bearbeitungszentrum perfekt für Wing Ribs, Stringer, Flap Tracks und Strukturrahmen.

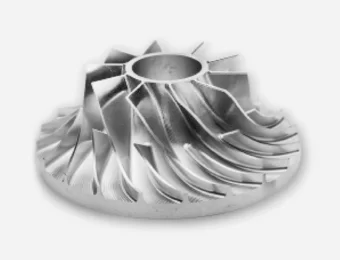

Blisks

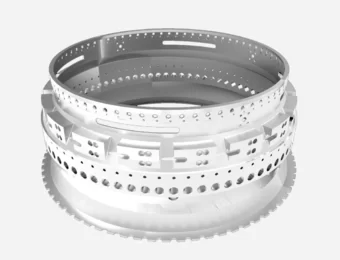

Triebwerksgehäuse

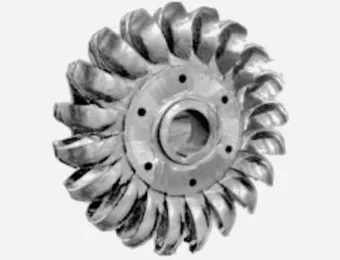

Impeller
