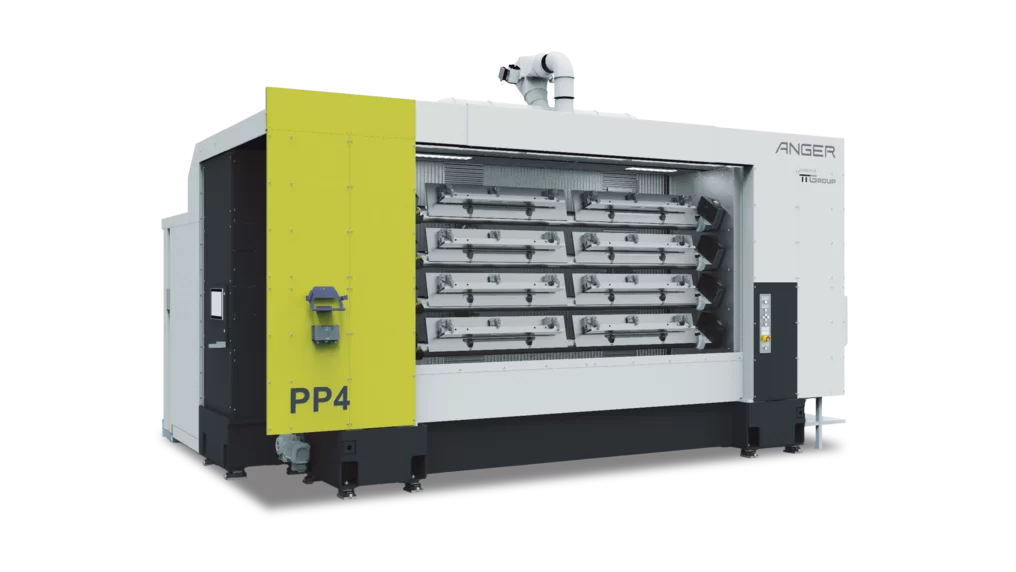

PP4
Horizontales Vierspindel-Bearbeitungszentrum für maximale Effizienz in der Profilbearbeitung

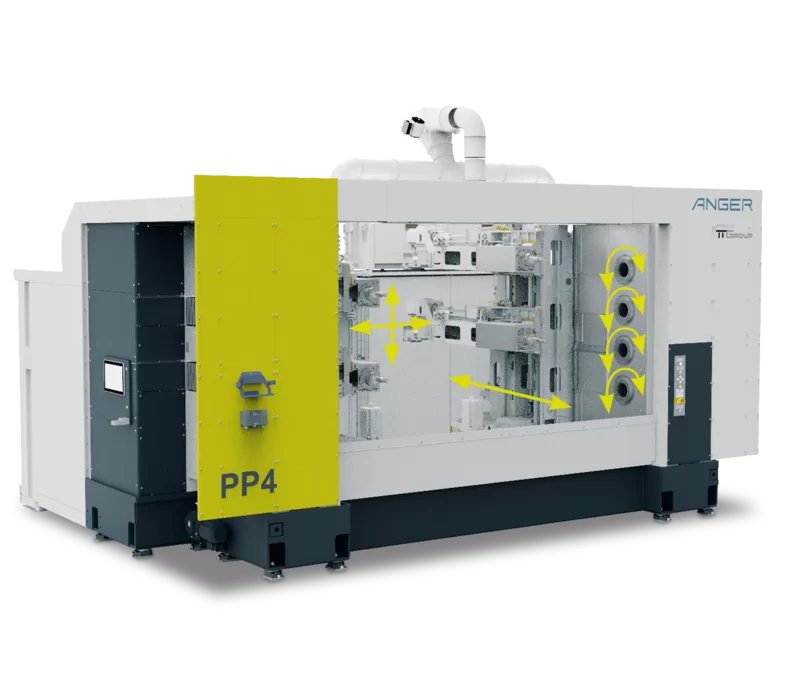

Die PP4 ist die produktivste Lösung zur Bearbeitung von stranggepressten Aluminiumprofilen. Während vier Bearbeitungsspindeln auf zwei Bearbeitungsbrücken arbeiten, wird auf den anderen beiden Brücken hauptzeitparallel be- und entladen. Auf z.b. Brücke 1 und 3 wird bearbeitet und auf Brücke 2 und 4 beladen.
Kernvorteile:
Hauptzeitparalleles Werkstückbeladen durch einer Wechselzeit von nur 2s
Höchste Produktivität durch Zahnstangenantrieb
Y-Feinverstellung für höchste Genauigkeit
Standardbrücke: durch integrierte Nullpunktspanssysteme lässt sich durch minimalen Rüstaufwand zwischen unterschiedlichen Bauteilen und Maschinen der SP und PP - Baureihe wechseln
Technische Details:
| Maschinenmodell | PP4 |
|---|---|
| Anzahl Achsen | 4 |
| Anzahl Spindeln | 4 |
| X/Y/Z Verfahrweg [mm] | 3200/390 (810 über beide Brücken)/630 |
| X/Y/Z Vorschub [m/min] | 100/90/60 |
| Max. Belastung A-Achse [kg] | 2000 (pro A-Achse) |
| Maximale Bauteilgröße [mm] | 3400/ø420 (pro A-Achse) |
| Werkzeugaufnahme | HSK63-A |
| Werkzeugkapazität | 20 |
| Steuerungen | Siemens |

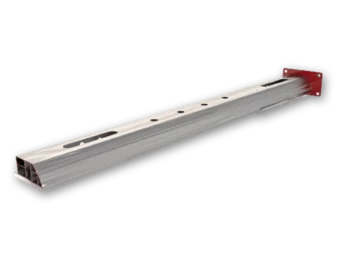

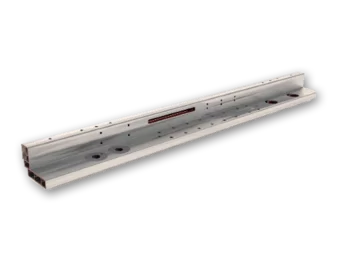

Typische Bauteile
Die PP4 eigent sich perfekt für die effiziente Bearbeitung von stranggepressten Profilen wie Batterierahmen, Klemmleisten, Schweller oder Anhängerprofile .
